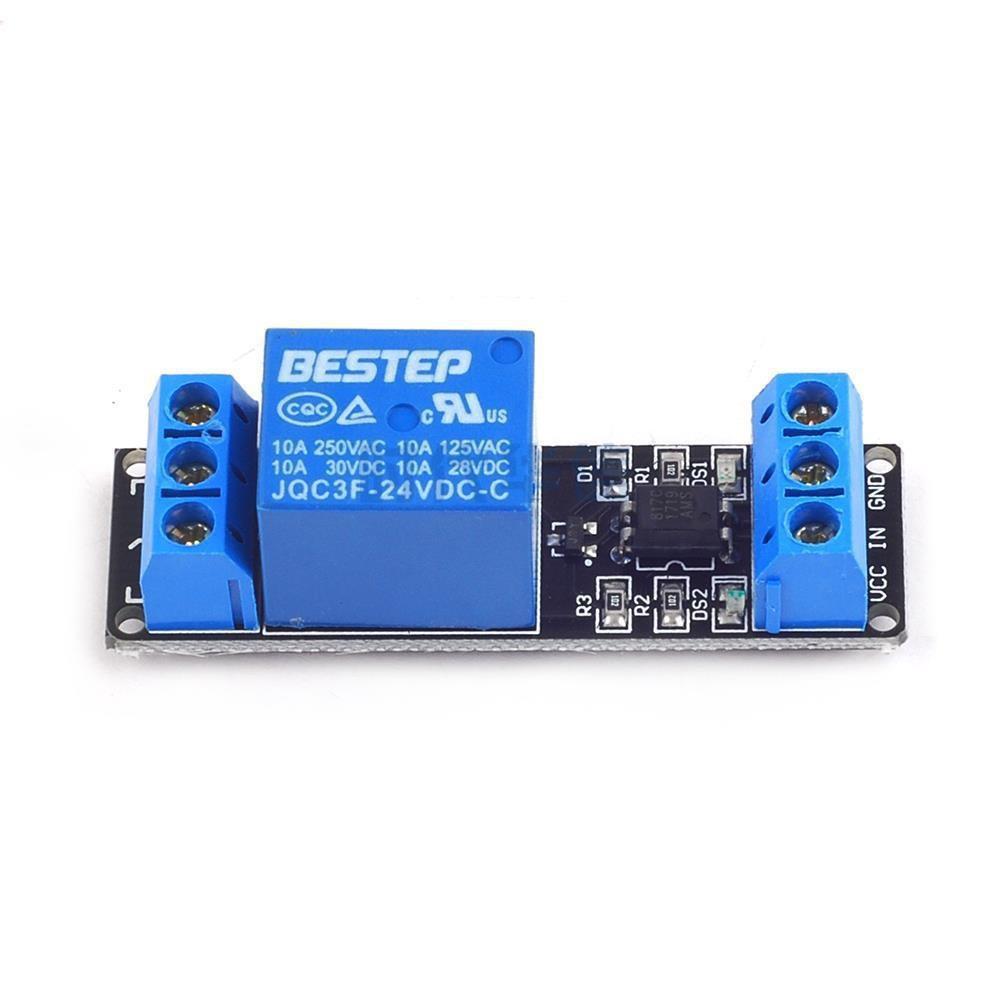

Módulo Relé Eletromagnético Unidirecional 3V5V12V24V Isolamento por Optoacoplador Disparo em Nível Baixo Placa Driver para Controle de CLP

Descrição do módulo:

O módulo utiliza relés, normalmente carga de interface aberta: CA250V/10A,direto30 V/10 A;

Adotando isolamento de optoacoplador de patch, forte capacidade de condução e desempenho estável; corrente de disparo5mA；

Design tolerante a falhas, o relé não funcionará mesmo se a linha de controle estiver quebrada;

Luz indicadora de energia (verde), luz indicadora de status do relé (vermelha)

O design da interface é fácil de usar e todas as interfaces podem ser conectadas diretamente por meio dos terminais de fiação, o que é muito conveniente.

doisInterface do módulo:

1、CC+: Conecte ao pólo positivo da fonte de alimentação (3.3V）

2、DC-：Conecte ao pólo negativo da fonte de alimentação

3、EM：Nível baixoRelé de controle energizado

Saída de relé:

1、NÃO：O relé é normalmente aberto. O relé é suspenso antes de ser energizado.COMCurto

2、COM: Interface comum do relé

3、NC：Interface de relé normalmente fechada, antes do relé ser fechadoCOMCurto-circuito, suspenso após fechamento
