Placa de equalização de bateria de lítio de 3.7V 3.2V fosfato de ferro e lítio para 3 cordas 4 cordas Placa de equalização de carga de 3.6V 4.2V

Precauções:

Esta placa de equalização é adequada para baterias de lítio e baterias de fosfato de ferro-lítio sem carga de equalização, equalização de cargaCertifique-se de que todas as baterias do conjunto de baterias estejam totalmente carregadas ao mesmo tempo.

Esta folha de balanceamento não tem função de proteção de carga e descarga e não pode substituir a placa de proteção. Quando a bateria é carregada, a primeira bateria totalmente carregada é descarregada através do resistor.Balanceamento de fluxo。

Tamanho do produto:26*20,5*2,4mm

Descrição do ponto de solda:

     3. Método de conexão em série:
B4Não há necessidade de pegar

B3Conecte ao terminal positivo da bateria

B2Conecte a bateria2Com bateria3O ponto de contato

B1Conecte a bateria1Com bateria2O ponto de contato

B－ Conecte ao terminal negativo da bateria;

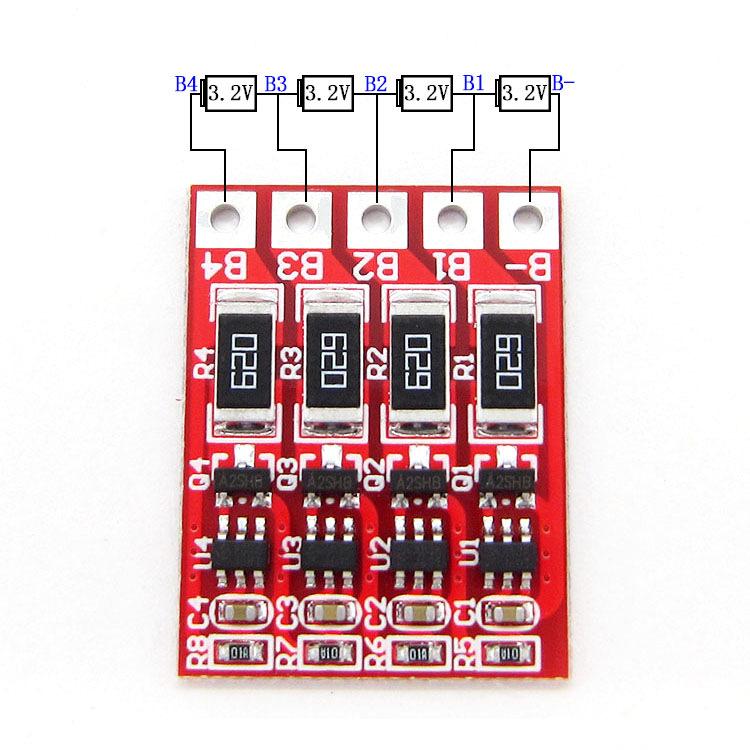

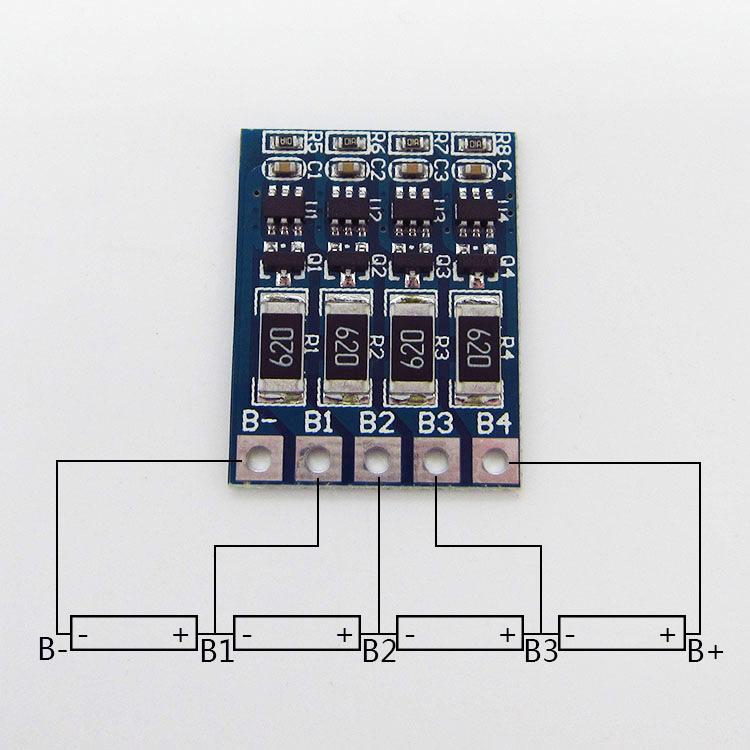

     Método de conexão da série 4:

B - Conecte ao terminal negativo da bateria

      B1 conecta os contatos da bateria 1 e da bateria 2

B2 conecta os contatos da bateria 2 e da bateria 3

B3Conecte os contatos da bateria 3 e da bateria 4

B4Conecte ao terminal positivo da bateria
