95.101.216.3.2 Mandíbula Extratora Importada Ott-Jakob Alemã Mandíbula Extratora para Eixo de Máquina-Ferramenta CNC Sk40
Quantidade
Correspondências exatas por um preço menor
Produtos similares a um preço mais baixo
95.101.216.3.2 Garra extratora alemã OTT-JAKOB Garra extratora de fuso SK40 Garra de quatro pétalas DIN40
Agente oficial de porta-ferramentas OTT alemão, a OTT-JAKOB é um fabricante conhecido de dispositivos de fixação, com áreas de negócio incluindo tecnologia de fixação de ferramentas, etc. A OTT-JAKOB criou um programa modular completo e projetou milhares de sistemas de fixação HSK e SK, tornando-se um especialista em sistemas de fixação da indústria.
Os principais produtos da Alemanha OTT-JAKOB China General Agent são: garras de brochamento, juntas rotativas, mecanismos de brochamento de fuso, etc. A série de garras de fuso SK é dividida em: SK30, SK40, SK50 e SK60 tamanhos padrão de mandíbulas cônicas de grande ângulo com porta-ferramentas. Sua característica é que o contorno interno do fuso é unificado e não tem nada a ver com cada padrão. Portanto, os fabricantes de máquinas-ferramenta e fusos podem entregar produtos de acordo com as necessidades do cliente sem fazer nenhuma alteração no design do fuso. A série de garras de fuso OTT-JAKOB HSK é dividida em: K, B, C, BK. O sistema de dispositivo de brochamento HSK tem a mesma estrutura modular, mas ao contrário da cabeça de haste de tração de potência SK, eles são compostos de um dispositivo de haste de fixação HSK e uma cabeça de tração sem um mecanismo de amplificação de força.
Garra de tração do fuso OTT-JAKOB SK30 garra de tração
95.101.452.3.2、95.101.450.3.2、95.101.453.3.2、95.101.451.3.2、95.101.280.3.2；
A OTT-JAKOB da Alemanha pode fornecer garras de fuso de vários tamanhos, como SK30, SK40, SK50, SK60, etc. Todos os porta-ferramentas que atendem aos tamanhos padrão de DIN69871/72 (ISO7388/1/2A), ANSI/B5.50-78 (ISO7388/1/2B) e MAS403-1982 podem ser usados. As características das garras de brochamento da OTT-JAKOB são: o contorno interno de seu fuso é unificado e não tem nada a ver com vários padrões, então os fabricantes de máquinas-ferramentas e fusos podem entregar produtos de acordo com as necessidades do cliente sem fazer nenhuma alteração no design do fuso. A força de tração das garras de brochamento SK30 da OTT é de 6000 N, a força de tração das garras de brochamento SK40 é de 15000 N, a força de tração das garras de brochamento SK50 é de 25000 N e a força de tração das garras de brochamento SK60 é de 80000 N.
Em comparação com os extratores de fuso da série SK, as vantagens dos extratores de fuso da série HSK são: menor força de liberação em um design compacto, o que resulta em menor carga nos rolamentos do fuso e permite o uso de dispositivos de liberação menores. Devido à sua menor massa, eles podem ser facilmente balanceados. A função de autotravamento previne eficazmente a corrosão por atrito e danos por vibração no cone do fuso. O contorno universal, graças ao contorno interno universal do fuso desenvolvido pela OTT-JAKOB, possibilita o uso de diferentes ferramentas padrão no mesmo fuso. O contorno universal é compatível com todos os padrões de ferramentas comuns.

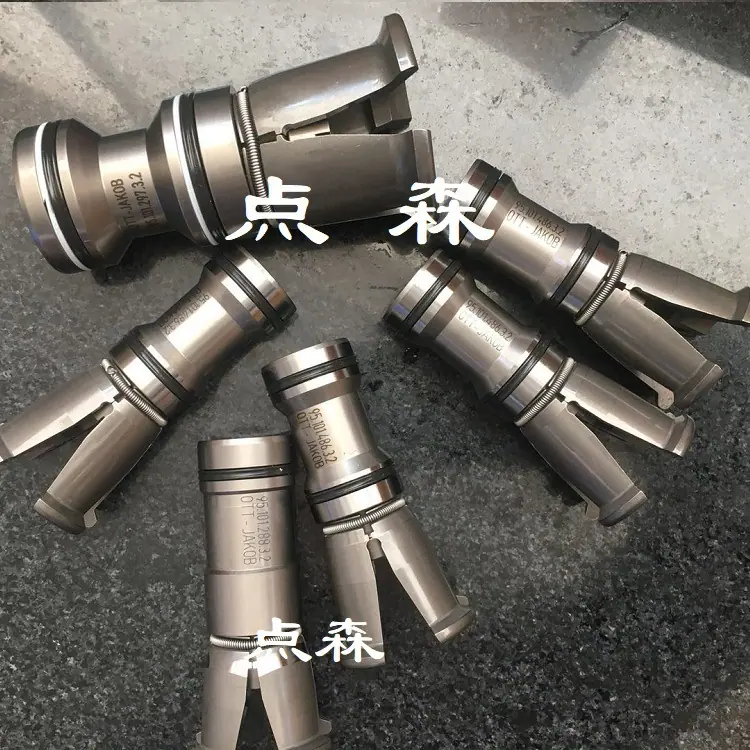

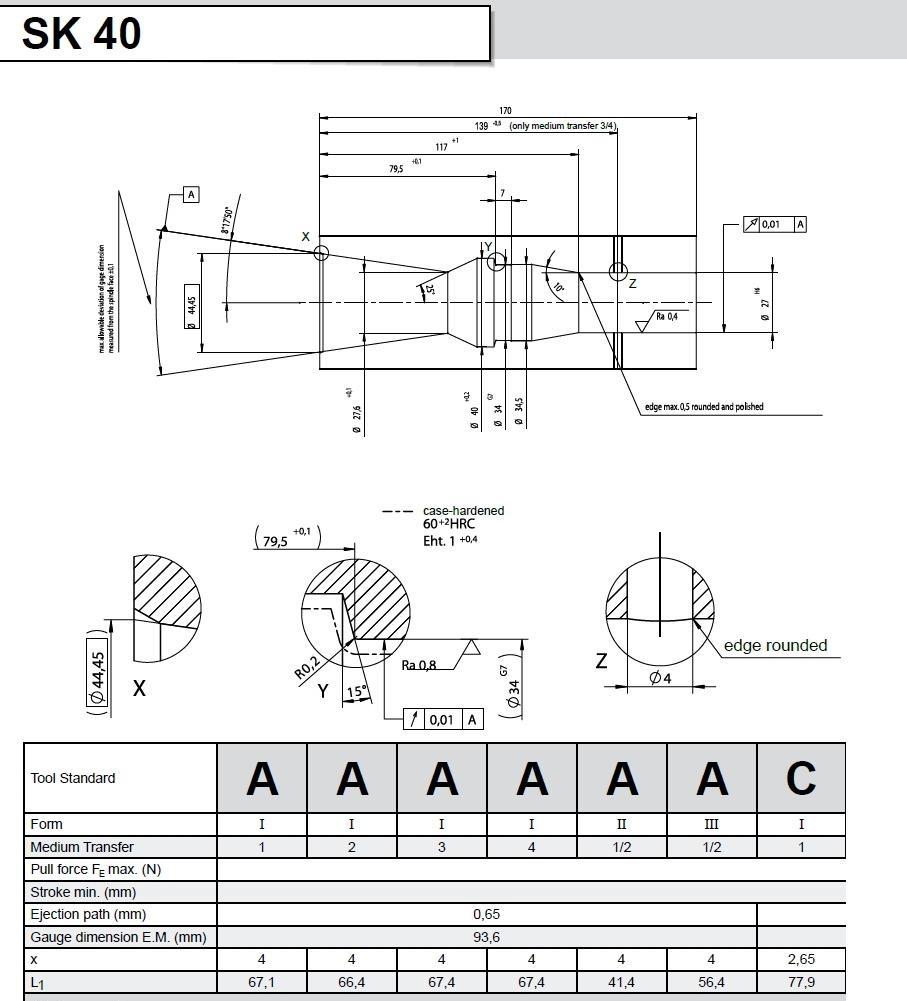

Garra de fuso OTT-JAKOB SK40 garra de quatro pétalas:
95.101.288.3.2/SK40-A1-1-M14*1,5-A=0,65
95.101.744.3.2/SK40-M14*1.5-A=1.35
95.101.216.3.2, 95.101.223.3.2
95.101.684.3.2, 95.101.570.3.2
95.101.287.3.2, 95.101.233.3.2
95.101.290.3.2, 95.101.295.3.2
95.101.685.3.2, 95.101.569.3.2
95.101.486.3.2/SK40-F1-2-M14*1.5-A=0.65
95.101.687.3.2, 95.101.686.3.2
Garra de tração do fuso OTT-JAKOB Garra de tração SK50:
95.101.297.3.2/SK50-A1-2-M16*1.5-A=1.0
95.101.356.3.2/SK50-A1-4-M16.1.5-A=1.0
95.101.298.3.2, 95.101.540.3.2, 95.101.337.9.2, 95.101.386.3.2
95.101.306.3.2/SK50-C1-2-M16*1.5-A=1.0
95.101.522.3.2, 95.101.668.3.2, 95.101.385.3.2, 95.101.476.3.2
95.101.506.3.2/SK50-F1-2-M16*1.5-A=1.0
95.101.360.2.2/UNIDADE DE DESLIGAR HIDRÁULICO LE95-H23
95.101.650.2.2/LE95-H23-LZ
95.101.840.2.2/UNIDADE DE DESLIGAR LE102-H23-B
95.102.071.1.0/EINBAUSPANNER IS-60-SO-1-O-0000-0663.0
95.101.611.2.2VO1/2KA-R-M42*1.5-I-SR90/150/1
95.101.690.3.2V03/LE95F-H13-B
Garra de tração do fuso OTT-JAKOB Garra de tração da série HSK
95.600.001.3.6/HS-A/E63-B/F80-SR
95.600.002.3.6/SPANNSATZ/HS-A80/B125
95.600.003.3.6/UNIDADE DE FIXAÇÃO/HS-A100/B125
95.600.004.3.6/HS-A/E50-B/F63-SR
95.600.007.3.6/HS-A/E40-B/F50
95.600.008.3.6/HS-A/E32-B40-SR
95.600.009.3.6, 95.600.010.3.6, 95.600.011.3.6
95.600.038.3.6/HS-E25-B-
95.600.118.3.6/HS-A/E50-B/F63-BK
95.600.029.2.6/HS-A/E63-B/F80
95.600.034.3.6/HS-A/E40-B/F50-B
95.600.035.3.6
95.600.037.2.6/HS-A100/B125-B
95.600.033.2.6/HS-A/E63-B/F80-B-SR
95.600.033.2.6V05/HS-A/E63-B/F80-B-SR-KSB
9560003326.V01/HS-A/E63-B/F80-B-SR-KSB
95.600.036.2.6, 95.600.037.2.6, 95.600.039.2.6
95.104.526.3.1/G1/8-5.0-045.0-GD
9560217341 Mola da barra de direção do fuso/0933101705/0933101709 UNIDADE DE FIXAÇÃO
0933101718/33,70*19,10*075,00 L0=090,9
95.250.037.2.0/IK-GDR-A-LC
95.101.452.3.2 95.101.450.3.2 95.101.453.3.2 95.101.451.3.2
95.101.288.3.2 95.101.216.3.2 95.101.202.3.2 95.101.223.3.2 95.101.684.3.2 95.101.570.3.2 95.101.287.3.2 95.101.233.3.2 95.101.290.3.2 95.101.295.3.2 95.101.685.3.2 95.101.569.3.2 95.101.485.3.2 95.101.687.3.2 95.101.486.3.2 95.101.686.3.2 95.101.233.3.2 95.101.290.3.2 95.101.295.3.2 95.101.685.3.2 95.101.569.3.2 95.101.485.3.2 95.101.687.3.2 95.101.486.3.2 95.101.686.3.2
95.101.297.3.2 95.101.298.3.2 95.101.356.3.2 95.101.540.3.2 95.101.386.3.2 95.101.306.3.2 95.101.522.3.2 95.101.668.3.2 95.101.385.3.2 95.101.476.3.2 95.101.506.3.2 95.101.386.3.2 95.101.306.3.2 95.101.522.3.2 95.101.668.3.2 95.101.385.3.2 95.101.476.3.2 95.101.506.3.2 95.101.781.3.2 95.101.782.3.2
95.101.308.3.2 95.101.307.3.2
95.600.011.3.6 95.600.008.3.6 95.600.007.3.6 95.600.004.3.6 95.600.001.3.6 95.600.002.3.6 95.600.003.3.6 95.600.009.3.6 95.600.010.3.6
95.600.016.3.6 95.600.083.3.2 95.600.015.3.6 95.600.038.3.6 95.600.113.3.6 95.600.034.3.6 95.600.035.3.6 95.600.033.2.6 95.600.036.2.6 95.600.037.2.6
medidor de profundidade
E25 18,5 ±0,0165 (14) 95.601.342.3.2
A32/B40/E32 30 ±0,0165 (17) 95.601.340.3.2
A40/B50/E40 44 ±0,0195 (21) 95.601.332.3.2
A50/B63/E50/F63 45 ±0,0195 (26) 95.601.322.3.2
A63/B80/E63/F80 52 ±0,023 (34) 95.600.760.3.2
A80/B100 56 ±0,023 (42) 95.601.358.3.2
A100/B125 70 ±0,023 (53) 95.601.361.3.2
A125/B160 86 ±0,027 (67) 95.601.361.3.2
A160 113 ±0,027 (85) 95.601.363.3.2
31,5 ±0,0195 (26) 95.601.329.3.2
A63 curto 40 ±0,0195 (34) 95.600.898.3.2
A63 curto - 38 38 ±0,0195 (34) 95.601.204.3.2
Medidor de Força de Extração de Eixo Digital OTT-JAKOB
10- 75KN/9510313692
2.5-20kN/9510313592
Número de pedido normal do adaptador
SK 30
ISO DIN69871/872 95.101.582.9.2
ANSI/B5.50 95.101.583.9.2
MAS403/45 BT/PT-1 95.101.584.9.2
MAS403/30 BT/PT-2 95.101.585.9.2
DIN2080 95.101.625.9.2
SK40
ISO DIN69871/872 95.101.586.9.2
ANSI/B5.50 95.101.587.9.2
MAS403/45 BT/PT-1 95.101.588.9.2
MAS403/30 BT/PT-2 95.101.589.9.2
MAS403/0 95.101.694.9.2
DIN2080 95.101.626.9.2
SK45
ISO DIN69871/872 95.101.590.9.2
ANSI/B5.50 95.101.591.9.2
MAS403/45 BT/PT-1 95.101.592.9.2
MAS403/30 BT/PT-2 95.101.593.9.2
DIN2080 95.101.627.9.2
SK50
ISO DIN69871/872 95.101.594.9.2
ANSI/B5.50 95.101.595.9.2
MAS403/45 BT/PT-1 95.101.596.9.2
MAS403/30 BT/PT-2 95.101.597.9.2
MAS403/0 95.101.662.9.2
DIN2080 95.101.628.9.2
SK60
ISO DIN69871/872 95.101.598.9.2
ANSI/B5.50 95.101.599.9.2
MAS403/45 BT/PT-1 95.101.601.9.2
MAS403/30 BT/PT-2 95.101.602.9.2
HSK
E25/F32 95.600.069.9.2
A/E32-B/F40 95.600.070.9.2
A/E40-B/F50 95.600.071.9.2
A/E50-B/F63 95.600.072.9.2
A/E63-B/F80 95.600.073.9.2
A80/B100 95.600.074.9.2
A100/B125 95.600.075.9.2
A125/B160 95.600.076.9.2
Capto
C4 ISO 95.601.481.9.2
C5 ISO 95.601.482.9.2
C6 ISO 95.601.266.9.2
C8 ISO 95.601.483.9.2
