Fornecimento 95.101.685.3.2 Garra de puxar Ott alemã Garra de brocha Ott-Jakob Garra de puxar de eixo Sk40

110 dias
Mín. R$ 18.890 (5 un.)

Quantidade

SK40
Especificações do produto
Marca
Ott-jakob
Modelo
Ott pull claw
Especificações
Sk40
Tipo
Chuck
Marca
Ott-jakob
Modelo
Ott pull claw
Especificações
Sk40
Tipo
Chuck
Marca
Ott-jakob
Modelo
Ott pull claw
Especificações
Sk40
Tipo
Chuck
Detalhes do produto
O texto nas imagens pode ser traduzido



Notas de encomenda para o conjunto da barra de tração do mecanismo extrator de fuso OTT-JAKOB ou para o conjunto hidráulico do mecanismo extrator de fuso OTT:



  1. 1. O sistema de fixação para o mecanismo extrator de fusos OTT-JAKOB deve ser confirmado pelo número do pedido. O dispositivo necessário destina-se à substituição do sistema de fixação da haste extratora de fusos OTT-JAKOB original ou de um mecanismo de fixação da haste extratora de fusos projetado internamente. O mecanismo extrator OTT, como peça de reposição, é compatível com o sistema de fixação da haste extratora de fusos OTT-JAKOB existente;
  2. 2. Antes de fazer o pedido, forneça o número completo do extrator de eixo ou o número do pedido para garantir que você receba as peças de reposição corretas. Também oferecemos unidades completas de fixação do mecanismo do extrator de eixo, adequadas para o desenvolvimento de novos projetos;
  3. 3. O mecanismo de liberação do extrator de fusos OTT-JAKOB é composto por uma combinação de 24 dígitos, números e letras, que permite identificar o sistema extrator de fusos e suas especificações. A unidade hidráulica do mecanismo extrator de fusos OTT-JAKOB, composta por 24 dígitos, inclui uma garra, uma haste extratora de liberação, um cilindro, uma junta rotativa e um conjunto de comprimento do fuso.
  4. 4. Selecione o acessório apropriado e forneça o número de pedido correto. O número de pedido é composto por 10 dígitos e começa com 95.



Exemplos de números de pedido parciais são os seguintes:



95.101.745.2.2, 95.101.689.2.2, 95.101.840.2.2, 95.101.367.2.2, 95.101.465.2.2, 95.101.503.2.2, 95.101.360.2.2, 95.101.755.1.2, 95.101.418 .2.2、95.101.827.2.2、95.101.650.2.2、95.102.580.2.2、95.102.683.9.2、95.102.181.2.2、95.102.935.9.2、95.102.679.1.0、95.102.475.9.2、95.10 2.357.9.2、95.102.231.9.2、95.102.169.9.2、95.102.504.1.0、95.102.077.1.2、95.102.243.9.2、95.103.695.9.2、95.103.987.9.2、95.103.132.9.2、 95.103.707.9.2, 95.103.627.9.2, 95.103.037.0.0V01, 95.600.445.9.2, 95.600.632.2.2, 95.600.171.9.2, 95.600.182.1.6, 95.600.433.9.2, 95.600.5 88.9.2、95.600.615.9.2、95.600.931.9.2、95.600.999.2.2、95.600.796.9.2、95.602.167.1.0V01、95.601.600.2.2-360、95.601.086.9.2、95.601.083. 9.2、95.601.050.1.2、95.602.509.9.2、95.602.485.2.2、95.602.151.9.2、9 5.601.426.9.2、95.602.159.9.2、95.601.554.1.0V02、95.602.942.9.2、95.6 02.909.2.2、95.602.485.2.2、95.600.609.9.2、95.102.988.1.2V10、95.601.851.9.2、95.601.088.9.2、95.600.761.9.2、95.601.900.1.2-320、95.600. 497.9.2, 95.600.467.9.2, 95.601.333.2.2-603, 95.600.215.9.2, 95.103.987.9.2, 95.102.266.9.2, 95.103.169.3.2, 95.600.171.9.2, 95.600.215.9.2



95.102.071.1.0/EINBAUSPANNER IS-60-SO-1-O-0000-0663.0









Mola de Dupla Hélice e Anel de Vedação Especiais Combinados para Mecanismo Extrator de Pinça de Eixo OTT-JAKOB:



0933101718/MOLA DE DUPLA VOLUTA 33,70*19,10*075,00 L0=090,9



0933101709/MOLA DE DUPLA VOLUTA 33.90*19.70*086.0 C=122.9



0933101705/MOLA DE DUPLA VOLUTA 28,00*16,10*125,00 l0=140,1



9560217341/33.40*18.99*075.00-H L0=090.7



0933101168、0926010170、0933101760、9510350332、9560134441、9560217341



0926030117/12,00*18,50*04,50 C=5、



0926030109、



VEDAÇÃO DE LÁBIO 0926030111/10.00*15.00*03.50 C=4.0-V3664



0926030103、0926030109、0926030117、0933101709、9560217341、0933101168、0926010170、0933101718、0933101705、0933101760、9560134441、9550332、0926030103



0.926030.109、0.926030.117、0.933101.709、95.602.173.4.1、0.933101.168、0.926010.170、0.933101.718、0.933101.705、0.933101.760、95.601.344.4.1、95.103.503.3.2、0.926030.103、







Tomando o mandril de pinça OTT-JAKOB Tipo B para eixo HSK como exemplo, este dispositivo de fixação proporciona uma relação de transmissão maior para o mesmo contorno interno.



Porta-ferramentas OTT-JAKOB Porta-ferramentas de Eixo Tipo BK Para obter o menor comprimento de eixo possível, podemos oferecer versões mais curtas de muitos dispositivos de fixação tipo B.



Comparado aos extratores da série SK, as vantagens dos mandris extratores OTT-JAKOB para fusos da série HSK são: * **Menor força de liberação em um design compacto:** Isso resulta em menor carga nos rolamentos do fuso e permite o uso de dispositivos de liberação menores. * **Equilíbrio mais fácil:** Devido à sua menor massa, podem ser facilmente equilibrados. * **Prevenção eficaz de corrosão por atrito e danos por vibração:** A função de autotravamento previne eficazmente a corrosão por atrito e os danos por vibração no cone do fuso. * **Contorno universal:** Graças ao contorno interno universal do fuso desenvolvido pela OTT-JAKOB, é possível usar ferramentas de diferentes padrões no mesmo fuso. O contorno universal é compatível com todos os padrões de ferramentas comuns.



Garra de fuso OTT-JAKOB SK40 garra de quatro pétalas:



95.101.288.3.2/SK40-A1-1-M14*1,5-A=0,65



95.101.744.3.2/SK40-M14*1.5-A=1.35



95.101.216.3.2, 95.101.223.3.2



95.101.684.3.2, 95.101.570.3.2



95.101.287.3.2, 95.101.233.3.2



95.101.290.3.2, 95.101.295.3.2



95.101.685.3.2, 95.101.569.3.2



95.101.486.3.2/SK40-F1-2-M14*1.5-A=0.65



95.101.687.3.2, 95.101.686.3.2



95.103.980.2.2/DMGMORI 3076083



Garra de tração do fuso OTT-JAKOB Garra de tração SK50:



95.101.297.3.2/SK50-A1-2-M16*1.5-A=1.0



95.101.356.3.2/SK50-A1-4-M16.1.5-A=1.0



95.101.298.3.2, 95.101.540.3.2, 95.101.337.9.2, 95.101.386.3.2



95.101.306.3.2/SK50-C1-2-M16*1.5-A=1.0



95.101.522.3.2, 95.101.668.3.2, 95.101.385.3.2, 95.101.476.3.2



95.101.506.3.2/SK50-F1-2-M16*1.5-A=1.0



95.101.360.2.2/UNIDADE DE DESLIGAR HIDRÁULICO LE95-H23



95.101.650.2.2/LE95-H23-LZ



95.101.840.2.2/UNIDADE DE DESLIGAR LE102-H23-B



95.102.071.1.0/EINBAUSPANNER IS-60-SO-1-O-0000-0663.0



95.101.611.2.2VO1/2KA-R-M42*1.5-I-SR90/150/1



95.101.690.3.2V03/LE95F-H13-B



95.101.415.3.2



95.101.906.3.2



9510130832/SK60-A1-2-M30*1.5-A=1.15-KS8



95.101.611.2.2V01/2KA-R-M42*1.5-I-SR90/15°/1







Garra de tração do fuso OTT-JAKOB Garra de tração da série HSK

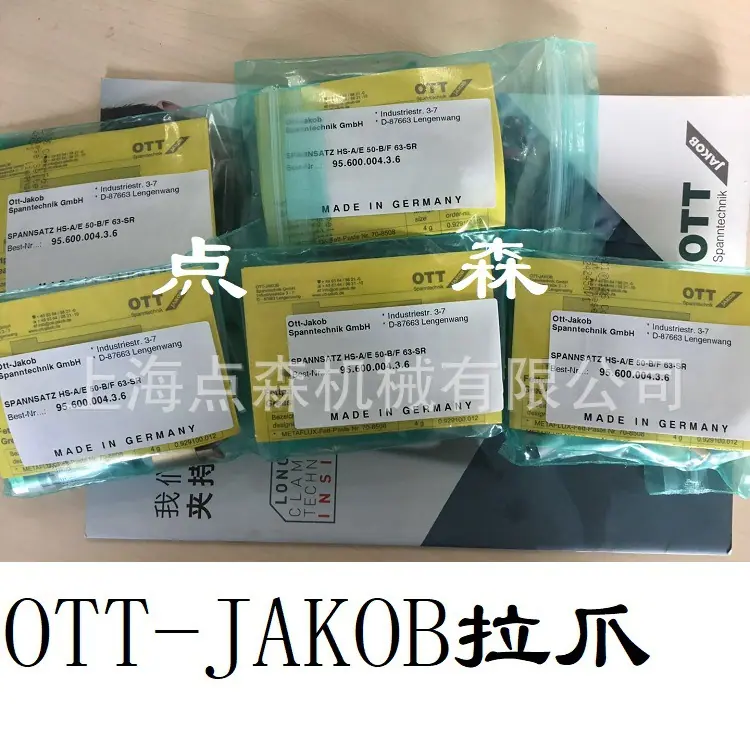

95.600.001.3.6/HS-A/E63-B/F80-SR



95.600.002.3.6/SPANNSATZ/HS-A80/B125



95.600.003.3.6/UNIDADE DE FIXAÇÃO/HS-A100/B125



95.600.004.3.6/HS-A/E50-B/F63-SR



95.600.007.3.6/HS-A/E40-B/F50



95.600.008.3.6/HS-A/E32-B40-SR



9560000836V02/HS-A/E32-B40-SR-KS3



95.600.009.3.6, 95.600.010.3.6, 95.600.011.3.6



95.600.038.3.6/HS-E25-B-



95.600.118.3.6/HS-A/E50-B/F63-BK



95.600.029.2.6/HS-A/E63-B/F80



95.600.029.2.6V01/HS-A/E63-B/F80-B-DA=36.7-SS



95.600.034.3.6/HS-A/E40-B/F50-B



95.600.035.3.6/HS-A/E50-B/F63-B-SR



95.600.037.2.6/HS-A100/B125-B



95.600.033.2.6/HS-A/E63-B/F80-B-SR



95.600.033.2.6V05/HS-A/E63-B/F80-B-SR-KSB



9560003326.V01/HS-A/E63-B/F80-B-SR-KSB



9560005226V04/HS-A/E63-B/F80-C-550N/RM74978



9560005226V03/HS-A/E63-B/F80-C-100N



95.600.036.2.6/HS-A80-B100-B-



95.600.037.2.6/HS-A100-B125-B



95.600.039.2.6



95.104.526.3.1/G1/8-5.0-045.0-GD



9560217341 Mola da barra de direção do fuso/0933101705/0933101709 UNIDADE DE FIXAÇÃO



0933101718/33,70*19,10*075,00 L0=090,9



95.250.037.2.0/IK-GDR-A-LC





95.101.452.3.2 95.101.450.3.2 95.101.453.3.2 95.101.451.3.2



95.101.288.3.2 95.101.216.3.2 95.101.202.3.2 95.101.223.3.2 95.101.684.3.2 95.101.570.3.2 95.101.287.3.2 95.101.233.3.2 95.101.290.3.2 95.101.295.3.2 95.101.685.3.2 95.101.569.3.2 95.101.485.3.2 95.101.687.3.2 95.101.486.3.2 95.101.686.3.2 95.101.233.3.2 95.101.290.3.2 95.101.295.3.2 95.101.685.3.2 95.101.569.3.2 95.101.485.3.2 95.101.687.3.2 95.101.486.3.2 95.101.686.3.2



95.101.297.3.2 95.101.298.3.2 95.101.356.3.2 95.101.540.3.2 95.101.386.3.2 95.101.306.3.2 95.101.522.3.2 95.101.668.3.2 95.101.385.3.2 95.101.476.3.2 95.101.506.3.2 95.101.386.3.2 95.101.306.3.2 95.101.522.3.2 95.101.668.3.2 95.101.385.3.2 95.101.476.3.2 95.101.506.3.2 95.101.781.3.2 95.101.782.3.2



95.101.308.3.2 95.101.307.3.2



95.600.011.3.6 95.600.008.3.6 95.600.007.3.6 95.600.004.3.6 95.600.001.3.6 95.600.002.3.6 95.600.003.3.6 95.600.009.3.6 95.600.010.3.6



95.600.016.3.6 95.600.083.3.2 95.600.015.3.6 95.600.038.3.6 95.600.113.3.6 95.600.034.3.6 95.600.035.3.6 95.600.033.2.6 95.600.036.2.6 95.600.037.2.6



medidor de profundidade



E25 18,5 ±0,0165 (14) 95.601.342.3.2



A32/B40/E32 30 ±0,0165 (17) 95.601.340.3.2



A40/B50/E40 44 ±0,0195 (21) 95.601.332.3.2



A50/B63/E50/F63 45 ±0,0195 (26) 95.601.322.3.2



A63/B80/E63/F80 52 ±0,023 (34) 95.600.760.3.2



A80/B100 56 ±0,023 (42) 95.601.358.3.2



A100/B125 70 ±0,023 (53) 95.601.361.3.2



A125/B160 86 ±0,027 (67) 95.601.361.3.2



A160 113 ±0,027 (85) 95.601.363.3.2



31,5 ±0,0195 (26) 95.601.329.3.2



A63 curto 40 ±0,0195 (34) 95.600.898.3.2



A63 curto - 38 38 ±0,0195 (34) 95.601.204.3.2



Medidor de Força de Extração de Eixo Digital OTT-JAKOB



10- 75KN/9510313692



2.5-20kN/9510313592



Número de pedido normal do adaptador



SK 30



ISO DIN69871/872   95.101.582.9.2



ANSI/B5.50        95.101.583.9.2



MAS403/45 BT/PT-1 95.101.584.9.2



MAS403/30 BT/PT-2 95.101.585.9.2



DIN2080           95.101.625.9.2



SK40



ISO DIN69871/872  95.101.586.9.2



ANSI/B5.50        95.101.587.9.2



MAS403/45 BT/PT-1 95.101.588.9.2



MAS403/30 BT/PT-2 95.101.589.9.2



MAS403/0          95.101.694.9.2



DIN2080           95.101.626.9.2



SK45



ISO DIN69871/872  95.101.590.9.2



ANSI/B5.50        95.101.591.9.2



MAS403/45 BT/PT-1 95.101.592.9.2



MAS403/30 BT/PT-2 95.101.593.9.2



DIN2080           95.101.627.9.2



SK50



ISO DIN69871/872  95.101.594.9.2



ANSI/B5.50        95.101.595.9.2



MAS403/45 BT/PT-1 95.101.596.9.2



MAS403/30 BT/PT-2 95.101.597.9.2



MAS403/0          95.101.662.9.2



DIN2080           95.101.628.9.2



SK60



ISO DIN69871/872   95.101.598.9.2



ANSI/B5.50         95.101.599.9.2



MAS403/45 BT/PT-1  95.101.601.9.2



MAS403/30 BT/PT-2  95.101.602.9.2



HSK



E25/F32     95.600.069.9.2



A/E32-B/F40 95.600.070.9.2



A/E40-B/F50 95.600.071.9.2



A/E50-B/F63 95.600.072.9.2



A/E63-B/F80 95.600.073.9.2



A80/B100    95.600.074.9.2



A100/B125   95.600.075.9.2



A125/B160   95.600.076.9.2



Capto



C4 ISO 95.601.481.9.2



C5 ISO 95.601.482.9.2



C6 ISO 95.601.266.9.2



C8 ISO 95.601.483.9.2

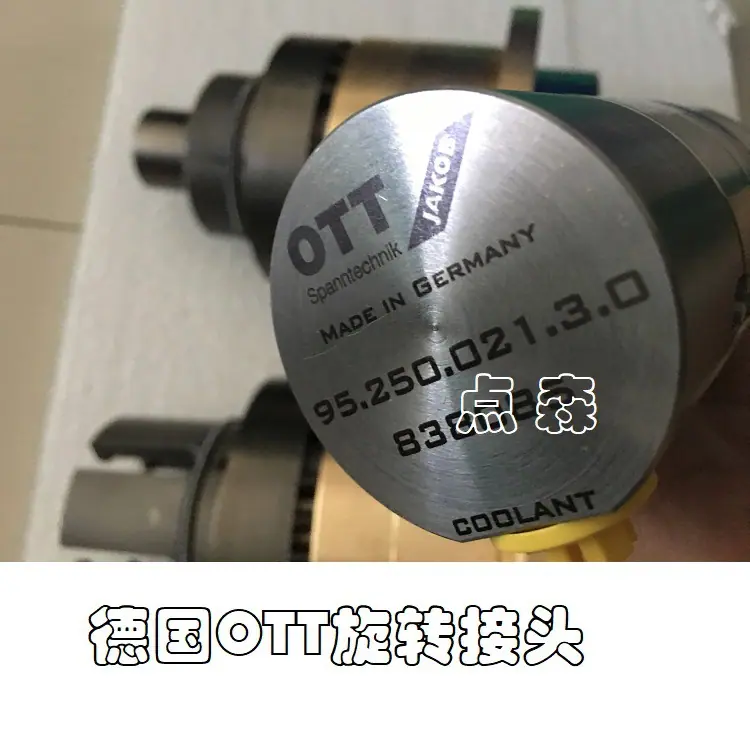

Junta rotativa 95.250.037.2.0



Junta rotativa 95.250.065.2.0



Junta rotativa 95.250.025.1.0



Junta rotativa 95.250.023.3.0



Junta rotativa 95.250.022.3.0



Junta rotativa 95.250.021.3.0



Junta rotativa 95.250.065.2.0



Junta rotativa 95.250.037.2.0



Junta rotativa 95.250.033.2.0



Junta rotativa 95.250.028.2.0



Junta rotativa 95.250.075.2.0



Junta rotativa 95.250.039.2.0



Junta rotativa 95.250.050.2.0



Junta rotativa 95.250.049.2.0



Junta rotativa 95.250.042.2.0



Junta rotativa 95.250.041.2.0



Junta rotativa 95.250.068.2.0



Junta rotativa 95.250.071.2.0



Junta rotativa 95.250.054.2.0



Junta rotativa 95.250.067.2.0



Junta rotativa 95.250.080.2.0



Junta rotativa 95.250.045.2.0



Junta rotativa 95.250.048.2.0









Dispositivo de Fixação OTT-JAKOB IFH63-AB-5-GS5821-0735Não；9560060110



OTT-JAKOB Hidráulico



95.102.077.1.2V02、95.102.036.1.2、95.102.581.2.2、95.102.163.9.2、95.102.231.9.2



Porta-ferramentas OTT-JAKOB



95.600.761.9.2、95.600.118.3.6、95.601.900.1.2-320、95.600.497.9.2、95.600.467.9.2



OTT-JAKOB SK Garra 95.101.297.3.2、95.101.522.3.2



Paquímetro OTT-JAKOB



95.601.342.3.2、95.601.340.3.2、95.601.332.3.2、95.601.322.3.2、95.600.760.3.2、95.601.358.3.2、95.601.361.3.2、95.601.363.3.2、95.601.365.3.2、95.601.329.3.2、95.600.898.3.2、95.601.204.3.2



Total
