O instrumento de guia suspenso Zhongyi é fácil de instalar, telêmetro a laser de alcance de 1000 m

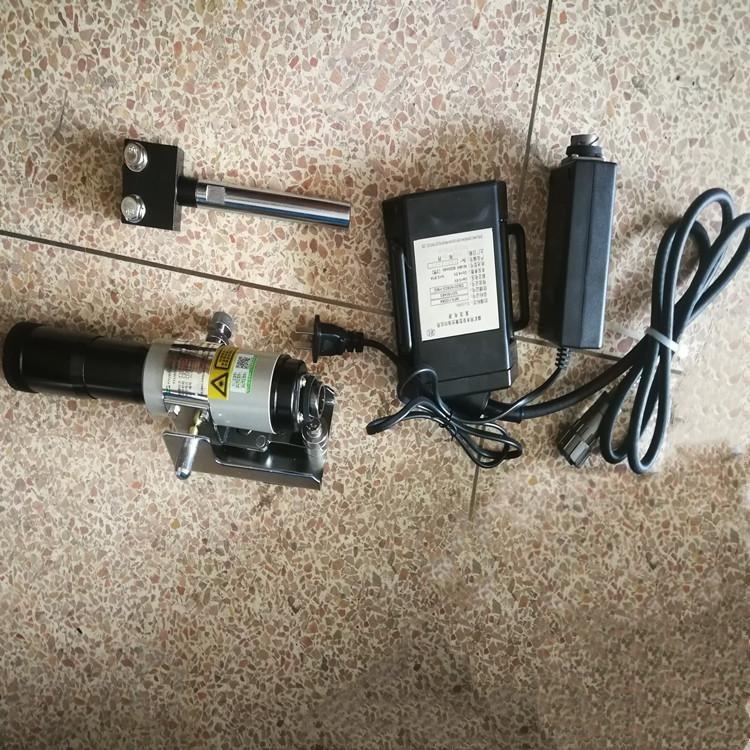

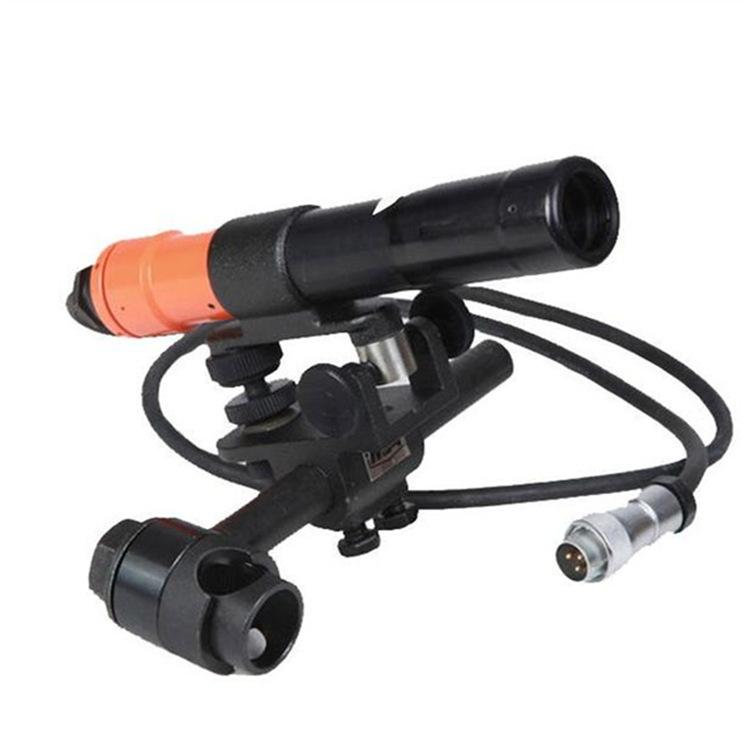

O instrumento que indica a direção de construção de poços, pistas e túneis com base no princípio da orientação do feixe laser é dividido em dois tipos: instrumento apontador de pista e instrumento de projeção de ponto laser. O instrumento apontador a laser consiste em um laser, um sistema óptico, uma fonte de alimentação e um mecanismo de instalação e ajuste.
O ponteiro laser consiste em um laser, um sistema óptico, uma fonte de alimentação e um mecanismo de instalação e ajuste.
Os lasers utilizados são principalmente lasers de gás hélio-néon, que emitem feixes de luz visível laranja-avermelhados com comprimento de onda de 632,8μm e ângulo de emissão de cerca de 3′.
Sistema óptico: Um sistema de telescópio com autocolimação, usado para focar o feixe de laser e aumentar o alcance efetivo.
Como a tensão inicial do laser de gás hélio-néon é alta e a tensão normal de trabalho é baixa, a fonte de alimentação geralmente adota regulação de tensão de saturação magnética e sistema de retificação de duplicação de tensão. Existem dois tipos de fontes de alimentação para ponteiros laser em minas de carvão: 127V e 380V.
O mecanismo de instalação e ajuste combina o laser e o sistema óptico para instalar o instrumento e ajustar a direção do feixe de laser. O mecanismo de instalação e ajuste é diferente para diferentes condições de túnel. A fonte de alimentação e a caixa do apontador laser usado em minas de carvão ou em ambientes com risco de explosão devem atender aos requisitos à prova de explosão. A direção do feixe do ponteiro laser geralmente é calibrada por um teodolito. A diferença entre o projetor laser e o ponteiro de túnel é apenas a diferença no mecanismo de instalação e ajuste da direção do feixe laser. Portanto, o método de calibração da direção do feixe também é diferente.
