Porta Impermeável de Casca Fina para Venda Mineração Especificações Completas ML2.5/2.0x2.32 Porta Impermeável de Casca Fina

Uso do produto de portão à prova d'água:

É utilizado em minas com condições hidrogeológicas complexas ou com risco de inundações repentinas, no entorno do estacionamento no fundo da mina e outros túneis que necessitam de impermeabilização para evitar intrusões repentinas de água.

Estrutura do produto do portão à prova d'água:

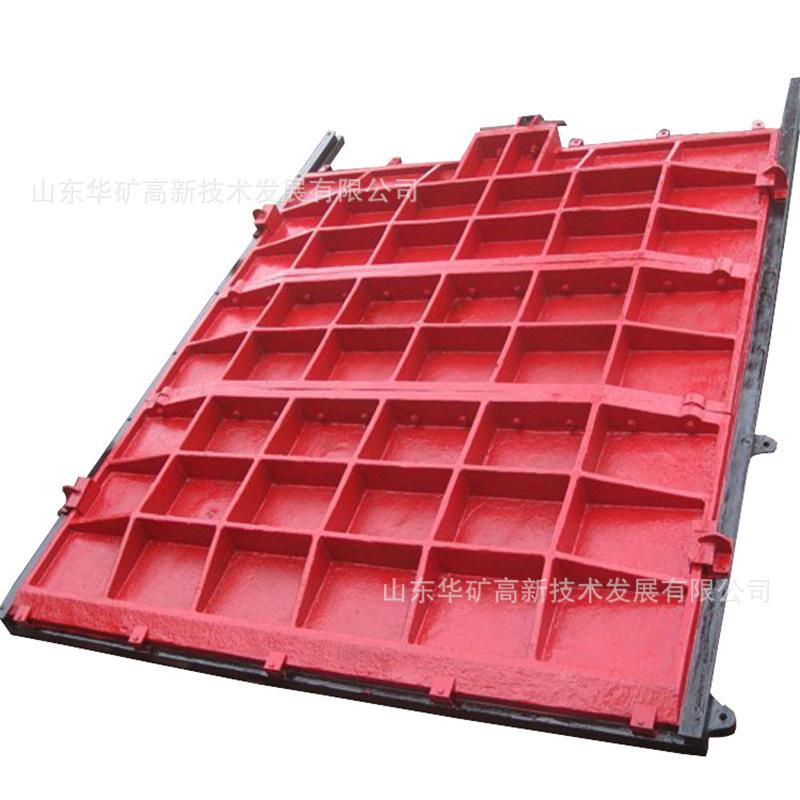

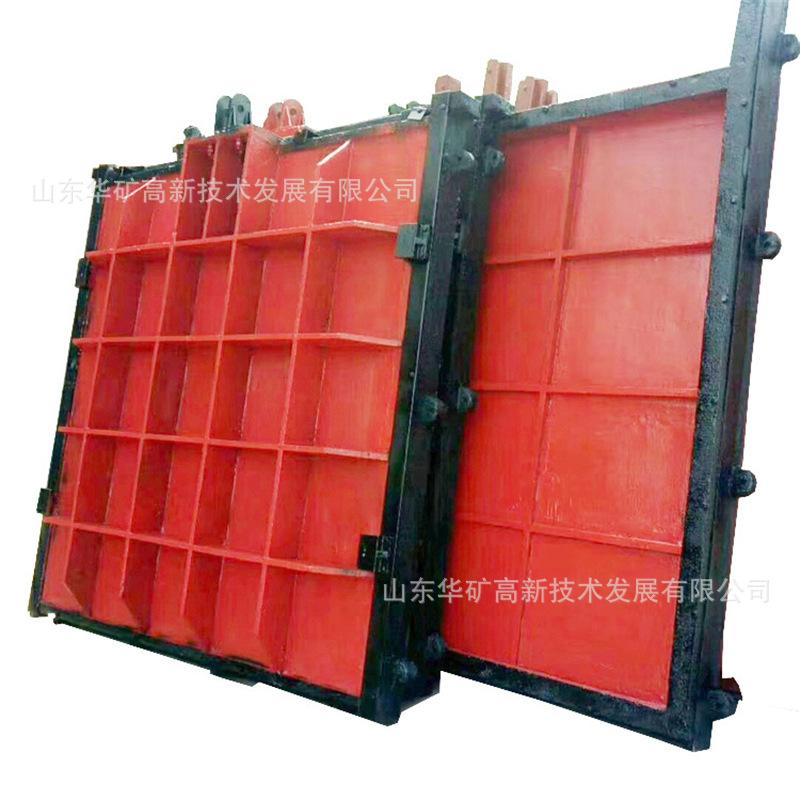

1. A folha da porta é um componente de casca fina com nervuras, e a placa da casca é formada por todo o processo de moldagem por aquecimento da placa.

2. A moldura da porta é um componente da moldura composta em forma de I.

3. O método de tensionamento adota controle deslizante em forma de cunha para cunhar.

4.O pivô da porta é suportado por rolamentos.

5. O método de vedação adota vedação com tira de borracha de seção transversal quadrada.

Parâmetros do produto do portão à prova d'água:

Portões impermeáveis ​​de casca fina são divididos em

Existem duas categorias: 1700×2320 e 2000×2320; de acordo com o sentido de abertura, existem dois tipos: abertura esquerda e abertura direita; de acordo com a pressão, existem sete níveis de pressão. Ou seja, são 14 modelos e especificações para cada uma das duas direções de abertura, veja tabela abaixo:

Nível de pressão Pressão nominal (MPa) Modelo Especificação Desenho No.

Baixa pressão 1,6

ML1,6/1,7×2,32 B87-371,11(12)

ML1,6/2,0×2,32 B87-371,13(14)

Pressão média 2,5

ML2,5/1,7×2,32 B87-371,21(22)

ML2,5/2,0×2,32 B87-371,23(24) 3,2

ML3,2/1,7×2,32 B87-371,31(32)

ML3,2/2,0×2,32 B87-371,33(34) 4,0

ML4,0/1,7×2,32 B87-371,41(42)

ML4,0/2,0×2,32 B87-371,43(44)

Alta Pressão 5.0

ML5,0/1,7×2,32 B87-371,51(52)

ML5,0/2,0×2,32 B87-371,53(54) 6,0

ML6,0/1,7×2,32 B87-371,61(62)

ML6,0/2,0×2,32 B87-371,63(64) 8,0

ML8,0/1,7×2,32 B87-371,71(72)

ML8,0/2,0×2,32 B87-371,73(74)

Nota: O último dígito 1 ou 3 do número do desenho indica abertura à esquerda; 2 ou 4 indica abertura à direita.

Exemplo de modelo: ML 1,6 / 1,7 × 2,32, altura líquida da abertura do túnel é 2.320 mm, largura líquida da abertura do túnel é 1.700 mm, pressão nominal é 1,6 MPa, portão impermeável de casca fina com nervuras
