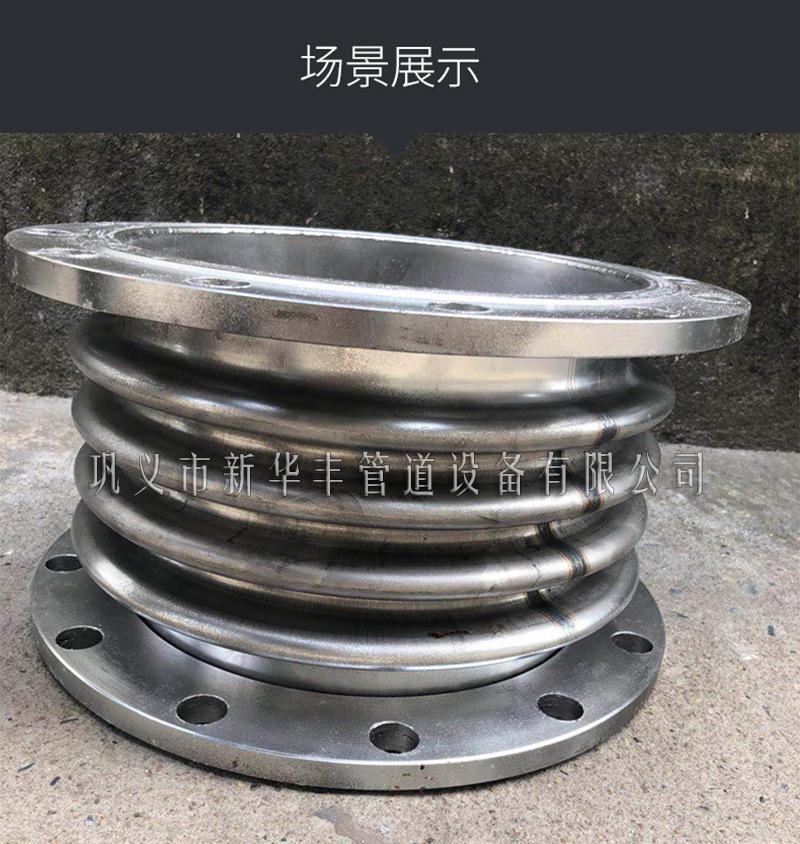

O compensador de fole é um tipo de elemento compensador. Ele usa a expansão e contração efetivas do fole do corpo de trabalho para absorver as mudanças dimensionais de tubulações, dutos, contêineres, etc. causadas pela expansão e contração térmica, ou compensar o deslocamento axial, lateral e angular de tubulações, dutos, contêineres, etc. Também pode ser usado para reduzir ruído e vibração. É amplamente utilizado na indústria moderna.

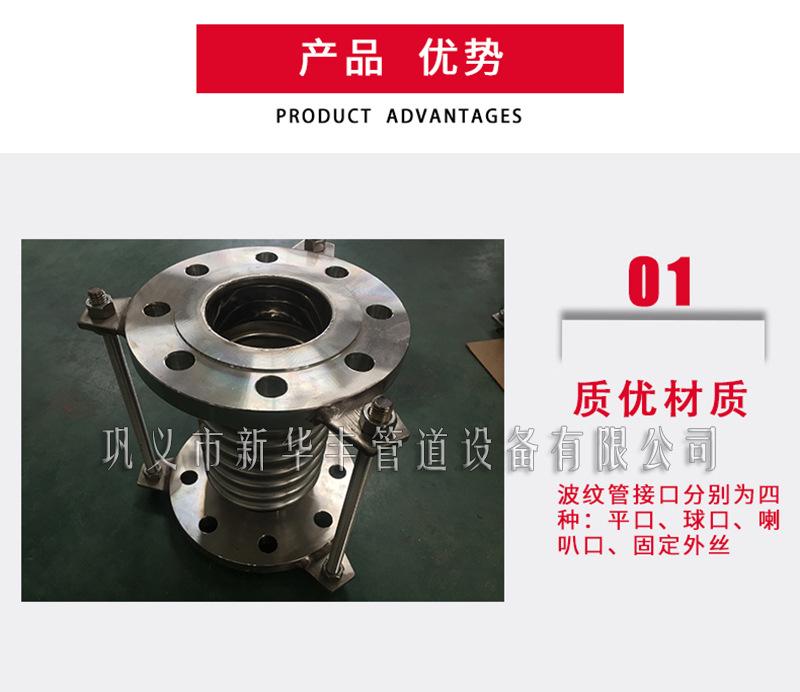

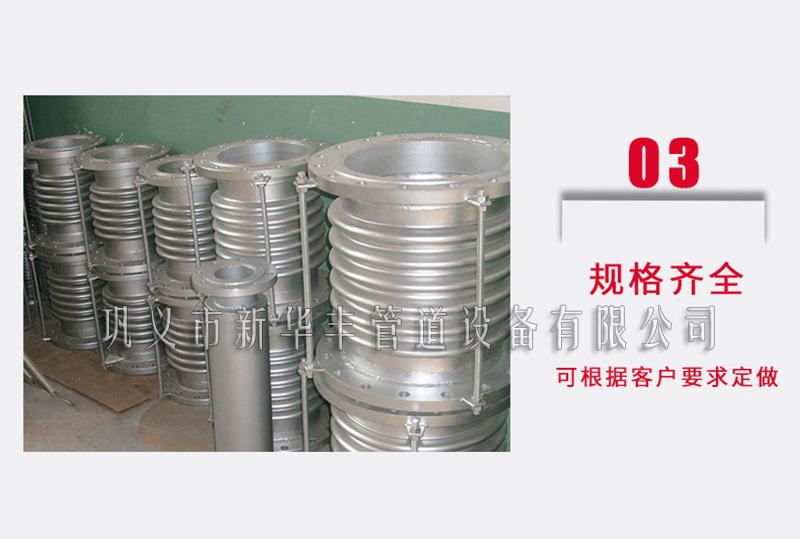

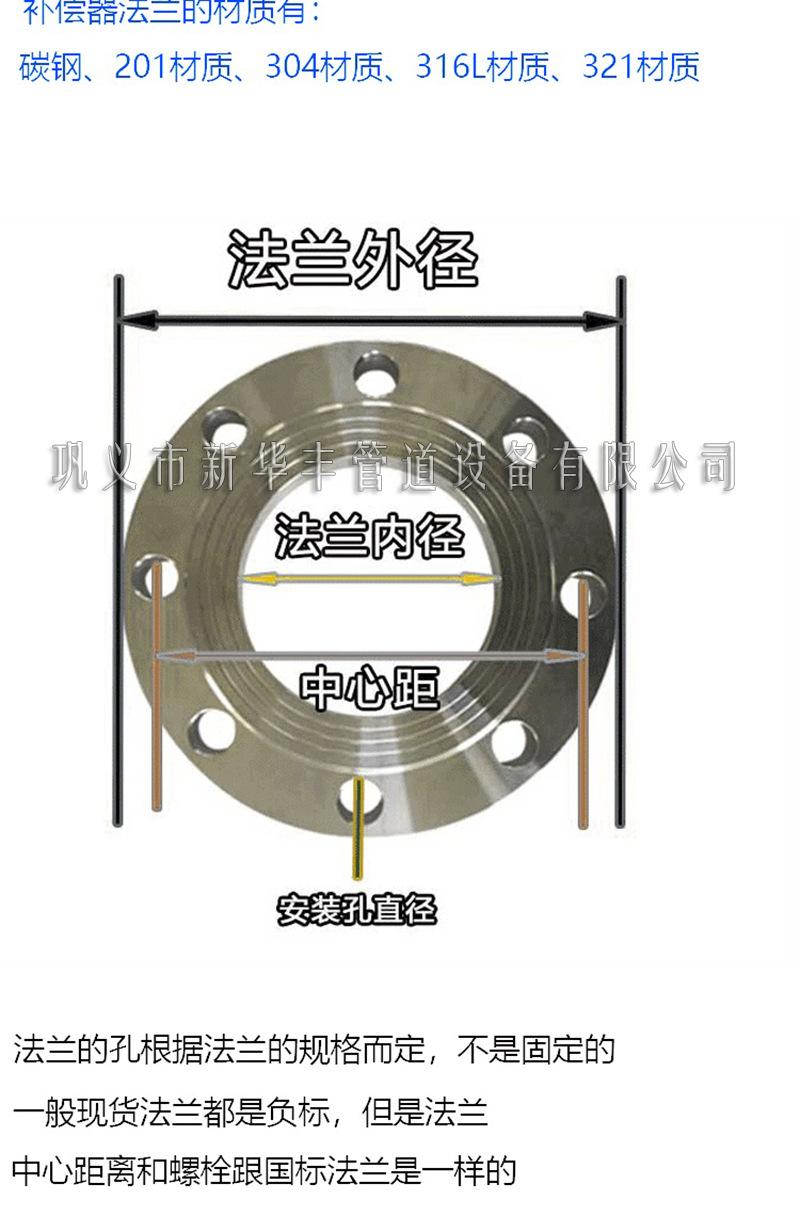

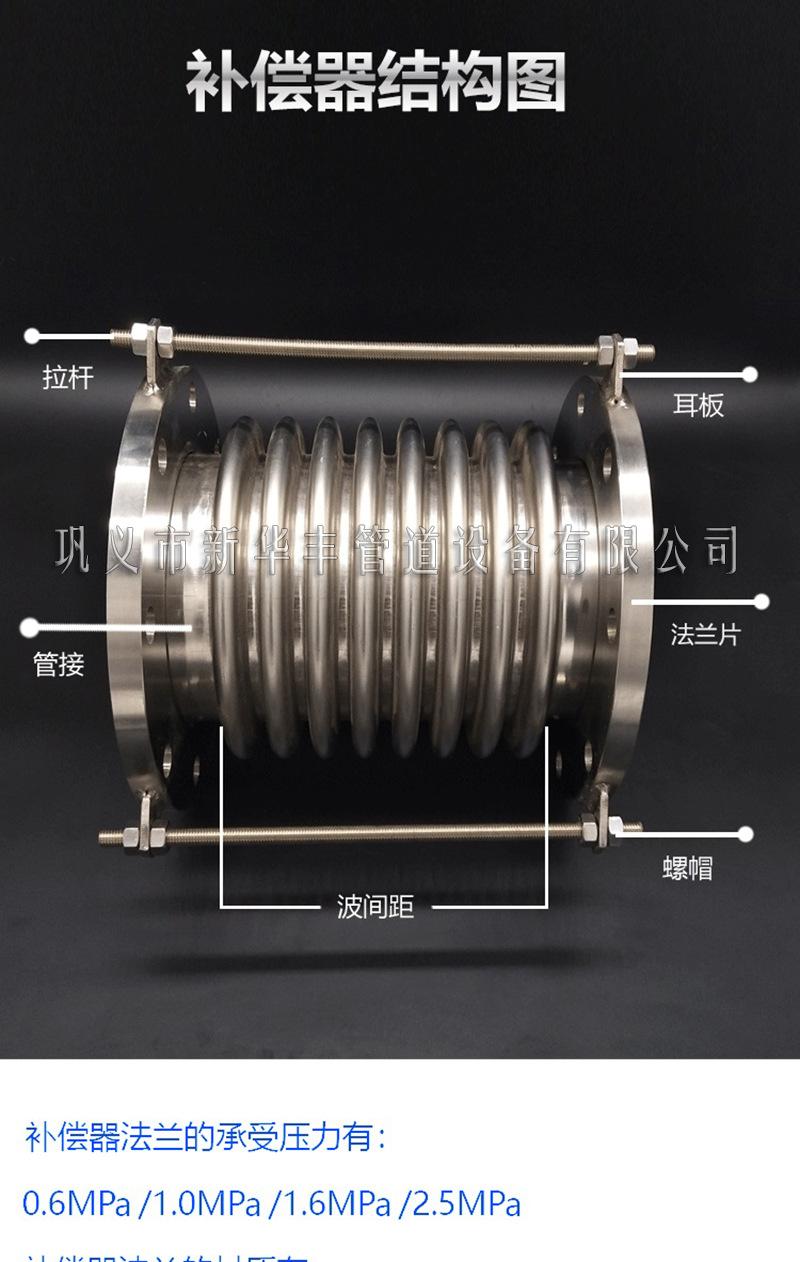

Compensador de fole, também conhecido como junta de expansão ou junta telescópica. É composto de fole (um elemento elástico) e acessórios como tubos de extremidade, suportes, flanges e conduítes. É usado principalmente em vários oleodutos. Pode compensar o deslocamento térmico e a deformação mecânica do oleoduto e absorver várias vibrações mecânicas, reduzindo assim o estresse de deformação do oleoduto e aumentando a vida útil do oleoduto. Os métodos de conexão do compensador de fole são conexão de flange e soldagem. O compensador de oleoduto enterrado direto é geralmente soldado (exceto para instalação em vala)

Como diferentes tipos de compensadores de fole possuem diferentes formas de compensação, existem principalmente métodos de compensação axial, lateral, angular e combinados. Para compensadores de fole com múltiplos deslocamentos ao mesmo tempo, é necessário sintetizar seus diversos deslocamentos para encontrar o deslocamento axial total equivalente. A detecção é para o deslocamento axial total equivalente. Em outras palavras, a detecção do deslocamento nominal do compensador de fole é a detecção do deslocamento axial total equivalente.

O deslocamento nominal de foles gerais é, na verdade, a capacidade de deformação de deslocamento nominal dos foles. Para juntas de expansão (compensadores) e compensadores feitos de foles, geralmente é chamado de compensação, que reflete a capacidade dos foles de absorver o deslocamento do sistema e indica a capacidade máxima de compensação do produto sob certas condições. Ao trabalhar normalmente, os foles devem absorver o deslocamento do sistema e produzir deformação de deslocamento, ao mesmo tempo em que garantem um certo número de ciclos normais de deslocamento de trabalho seguro. Portanto, ao projetar foles, um certo número de corrugações é projetado de acordo com o tamanho do deslocamento que cada onda pode suportar. Quando cada onda está suportando uniformemente a carga de deslocamento e não há sobrecarga local, os foles podem funcionar normalmente. Quando o projeto é razoável, um certo número de ciclos de vida de deslocamento de trabalho do projeto pode ser garantido. No padrão JB/T 6169-92 "Metal Bellows", são feitas regulamentações para a detecção desse desempenho.

Características:
1. Compensação para expansão térmica: Pode compensar em múltiplas direções, o que é muito melhor do que compensadores metálicos que só podem compensar em uma única direção.
2. Compensação por erros de instalação: Como erros de sistema são inevitáveis durante o processo de conexão do duto, o compensador de fibra pode compensar melhor os erros de instalação.
3. Redução de ruído e redução de vibração: O tecido de fibra e o próprio algodão com isolamento térmico têm a função de absorção sonora e isolamento de vibração, o que pode efetivamente reduzir o ruído e a vibração de caldeiras, ventiladores e outros sistemas.
4. Sem impulso reverso: Como o material principal é tecido de fibra, não há transmissão de força. O uso de compensadores de fibra pode simplificar o projeto, evitar o uso de grandes suportes e economizar muitos materiais e mão de obra.
5. Boa resistência a altas temperaturas e resistência à corrosão: Os fluoroplásticos e materiais de silicone selecionados têm boa resistência a altas temperaturas e resistência à corrosão.
6. Bom desempenho de vedação: Com um sistema de produção e montagem relativamente completo, o compensador de fibra pode garantir nenhum vazamento.
7. Estrutura leve e simples, fácil de instalar e manter.
8. O preço é menor que o dos compensadores de metal e a qualidade é melhor que a dos produtos importados.

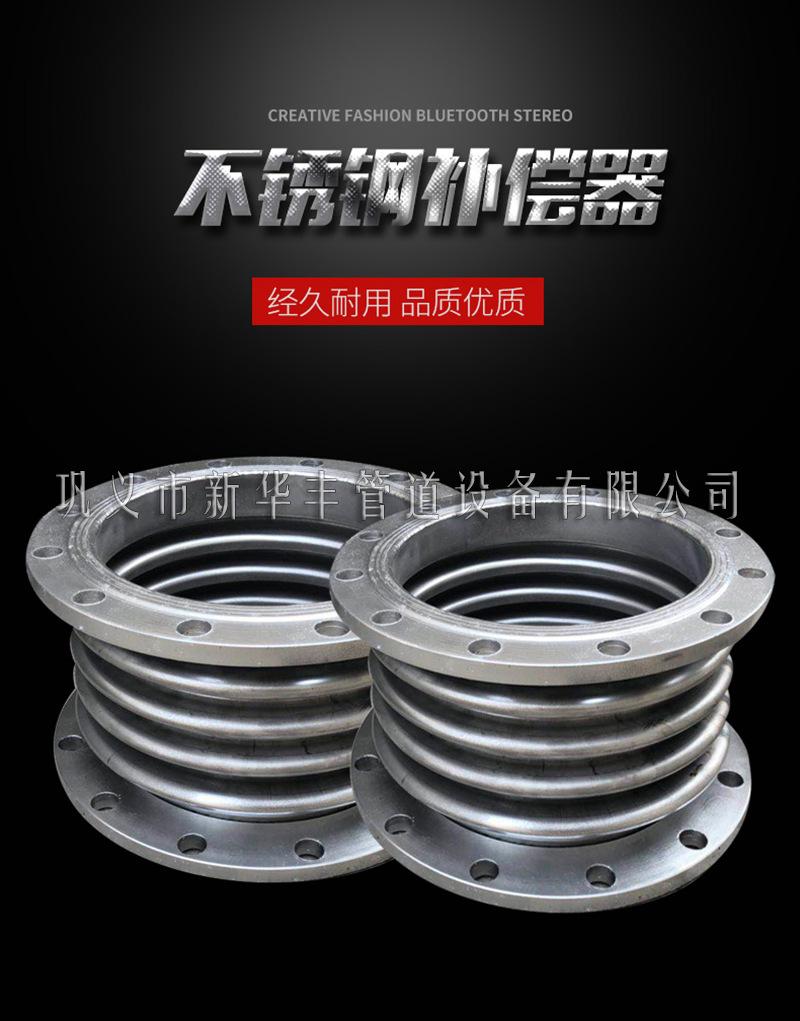

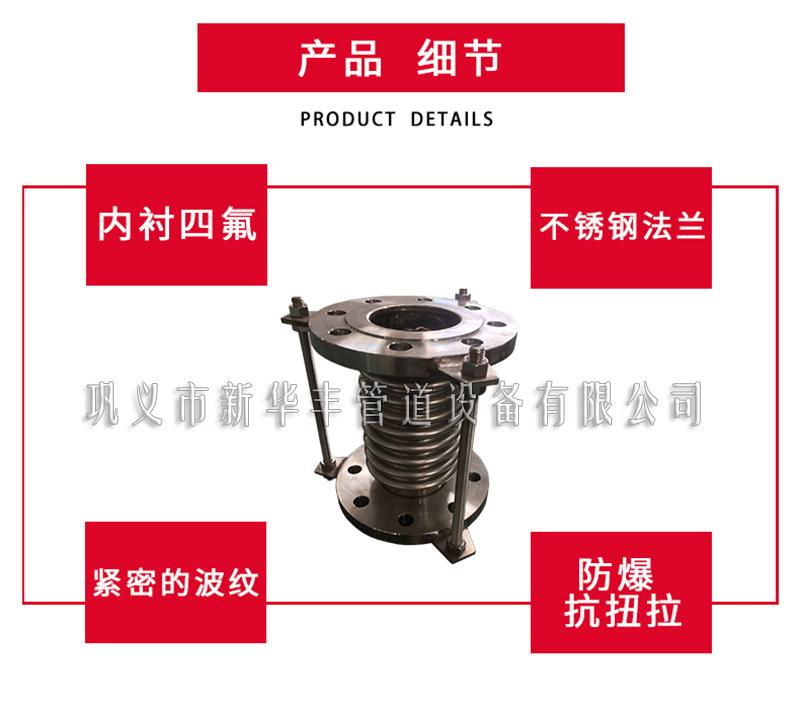

Aço inoxidável
Existem quatro tipos: reto, duplex, angular e quadrado.

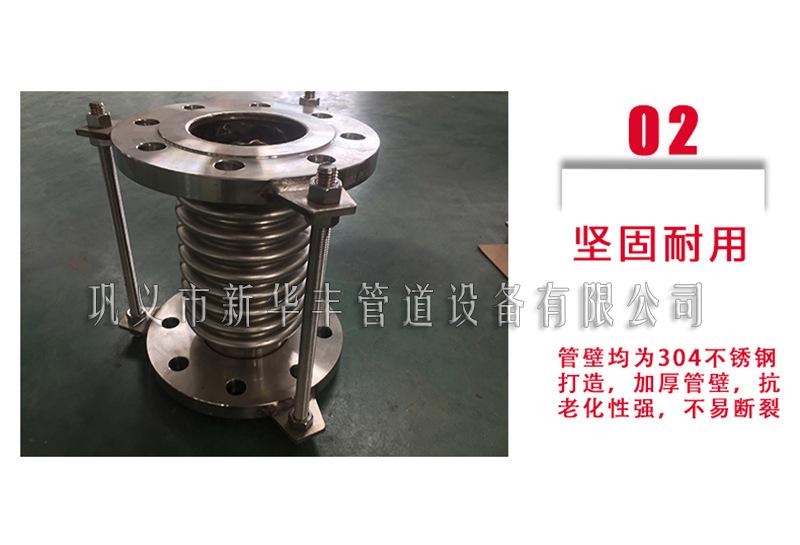

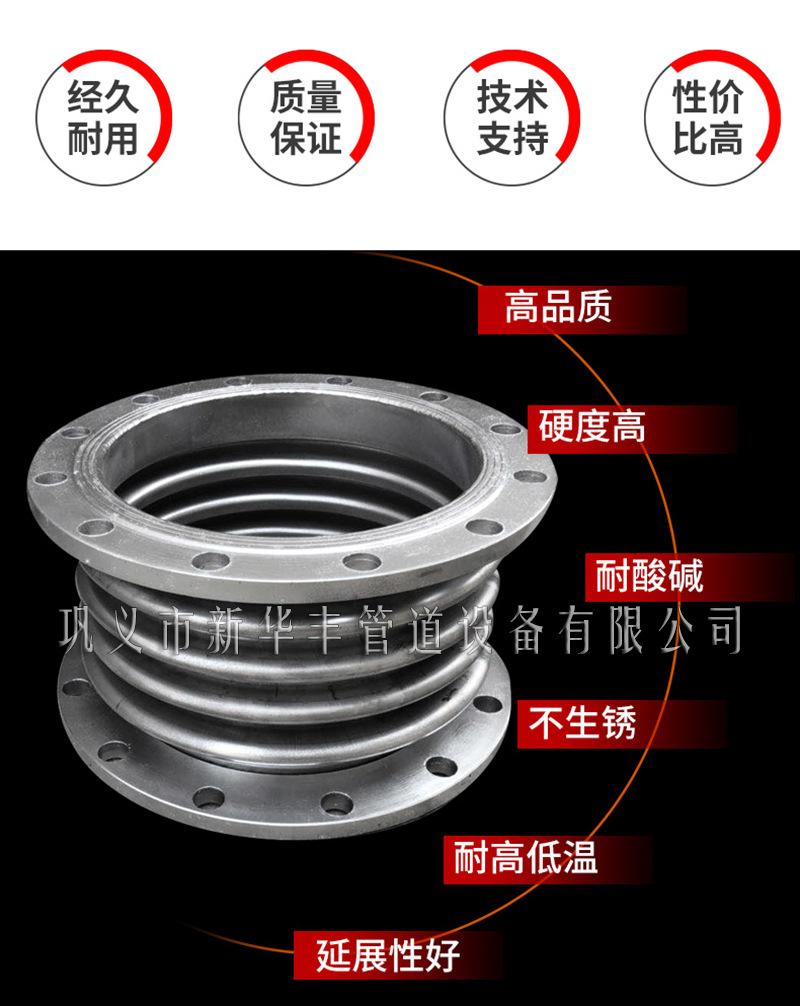

Os compensadores de aço inoxidável podem compensar forças axiais, laterais e angulares, e têm as características de nenhum empuxo, design de suporte simplificado, resistência à corrosão, resistência a altas temperaturas, absorção sonora e redução de vibração. Eles são particularmente adequados para dutos de ar quente e dutos de fumaça.

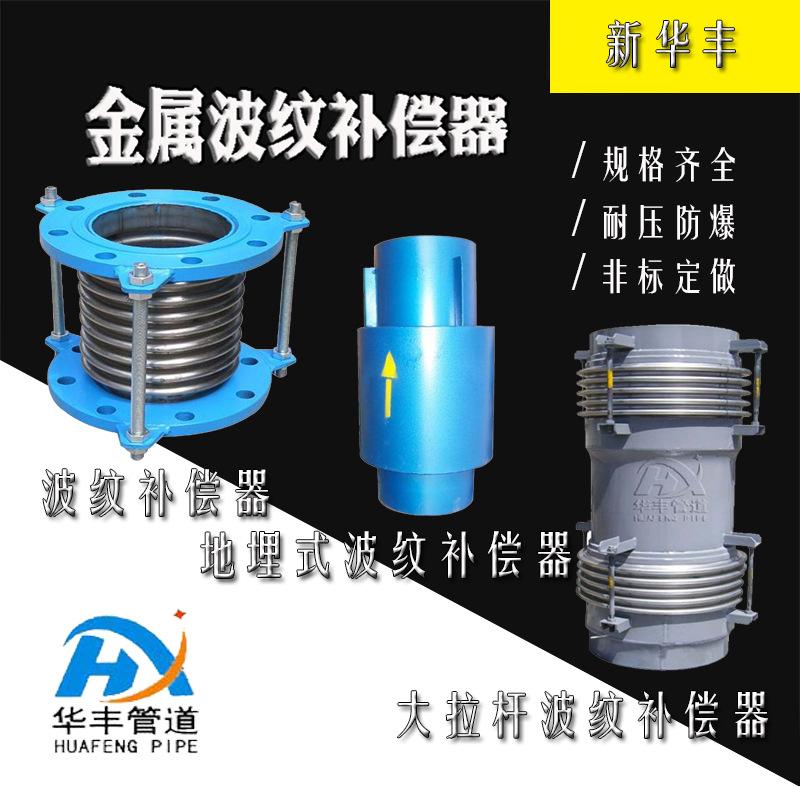

Metal
A confiabilidade dos compensadores de fole metálico é composta de vários elos, como design, fabricação, instalação e gerenciamento de operação. A confiabilidade também deve ser considerada a partir desses aspectos. Seleção de material Para a seleção de foles usados em redes de tubos de aquecimento, além de considerar o meio de trabalho, a temperatura de trabalho e o ambiente externo, a possibilidade de corrosão sob tensão, a influência de agentes de tratamento de água e agentes de limpeza de tubos nos materiais também devem ser considerados. Com base nisso, combinado com a soldagem, a formação e a relação desempenho-preço dos materiais de fole, materiais de fabricação de fole econômicos e práticos devem ser selecionados.
