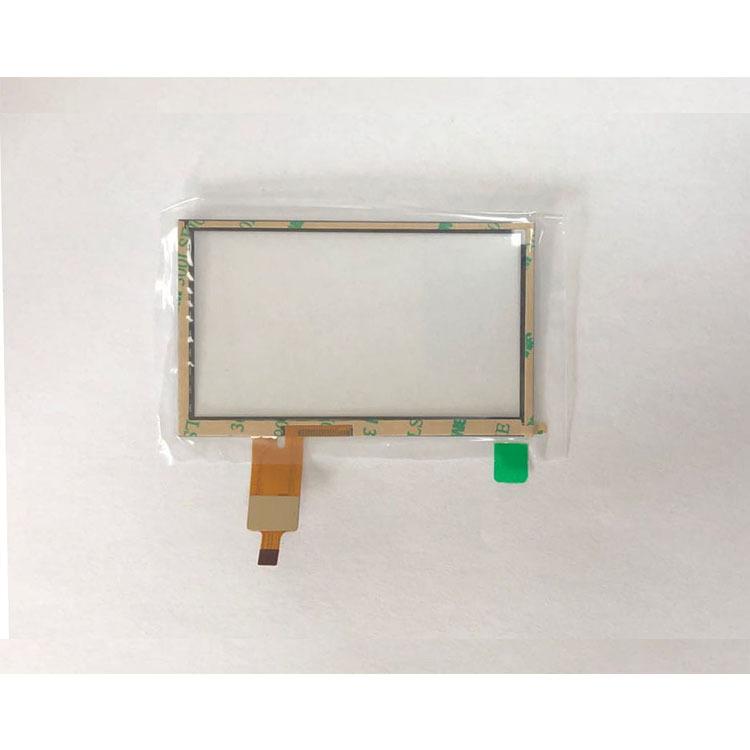

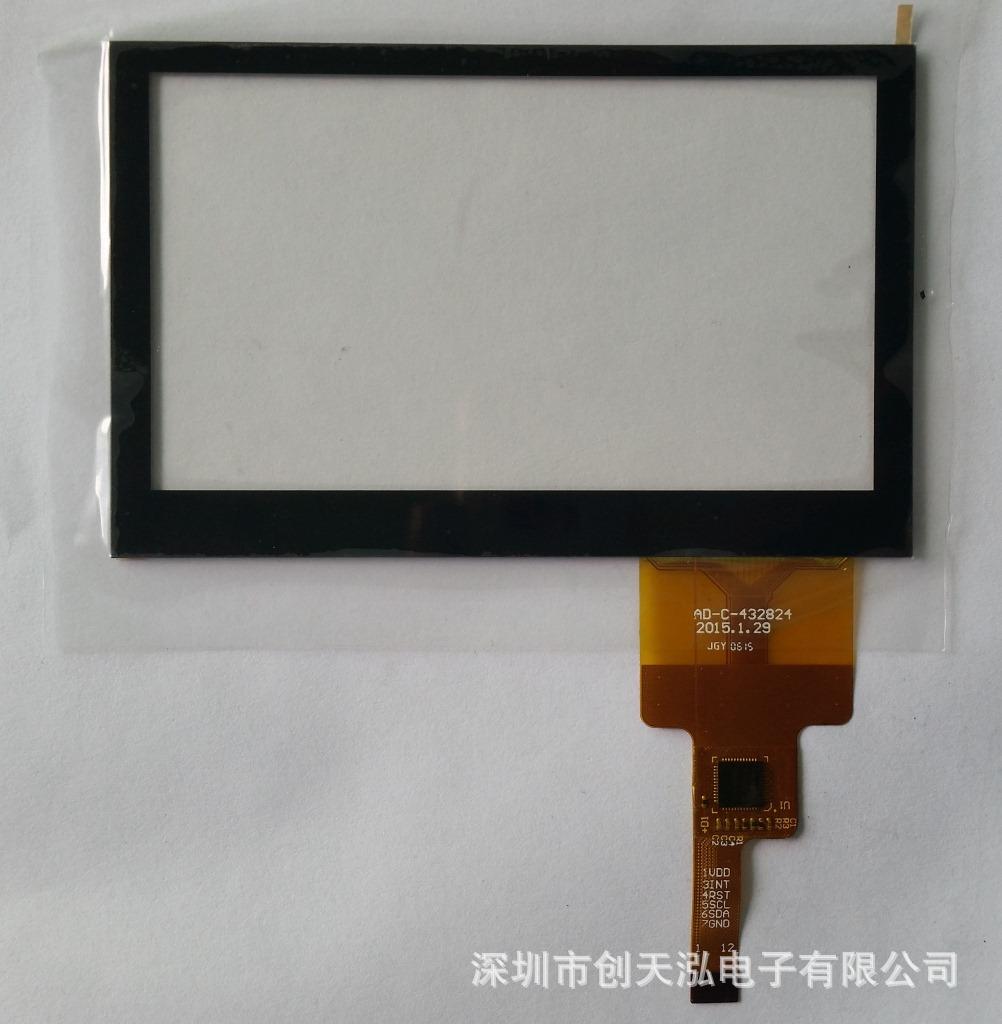

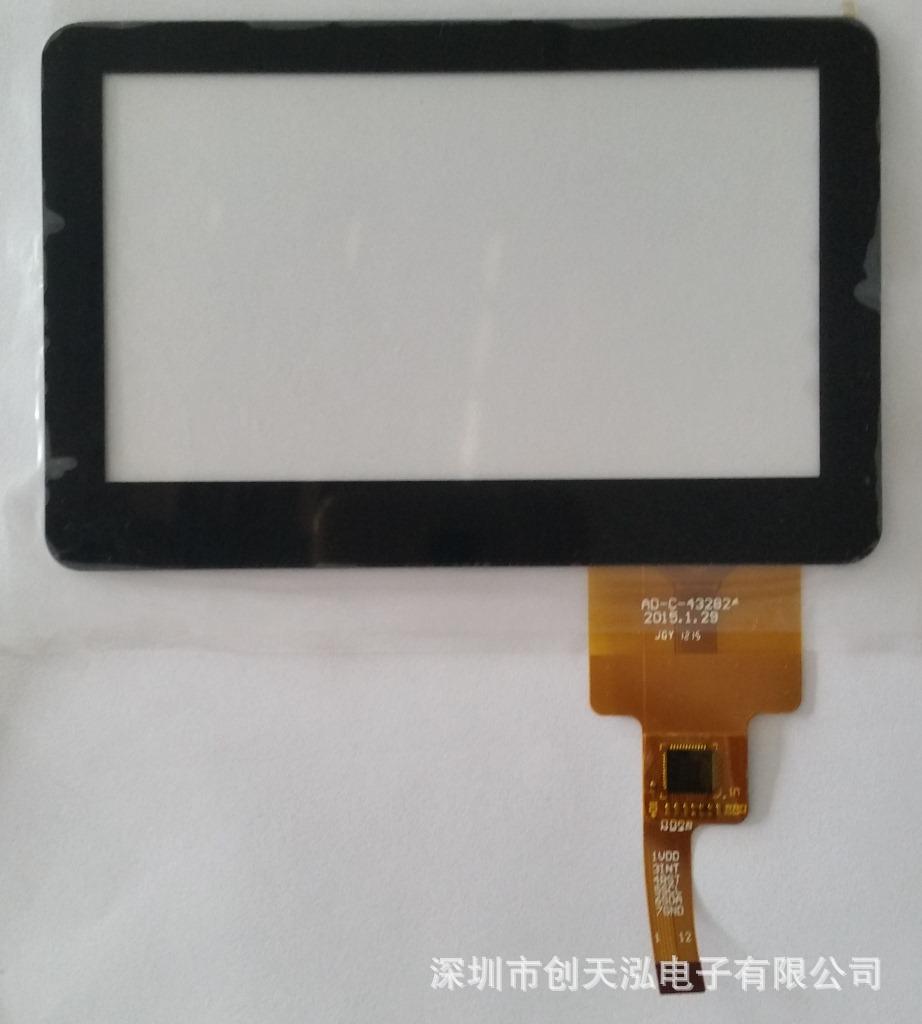

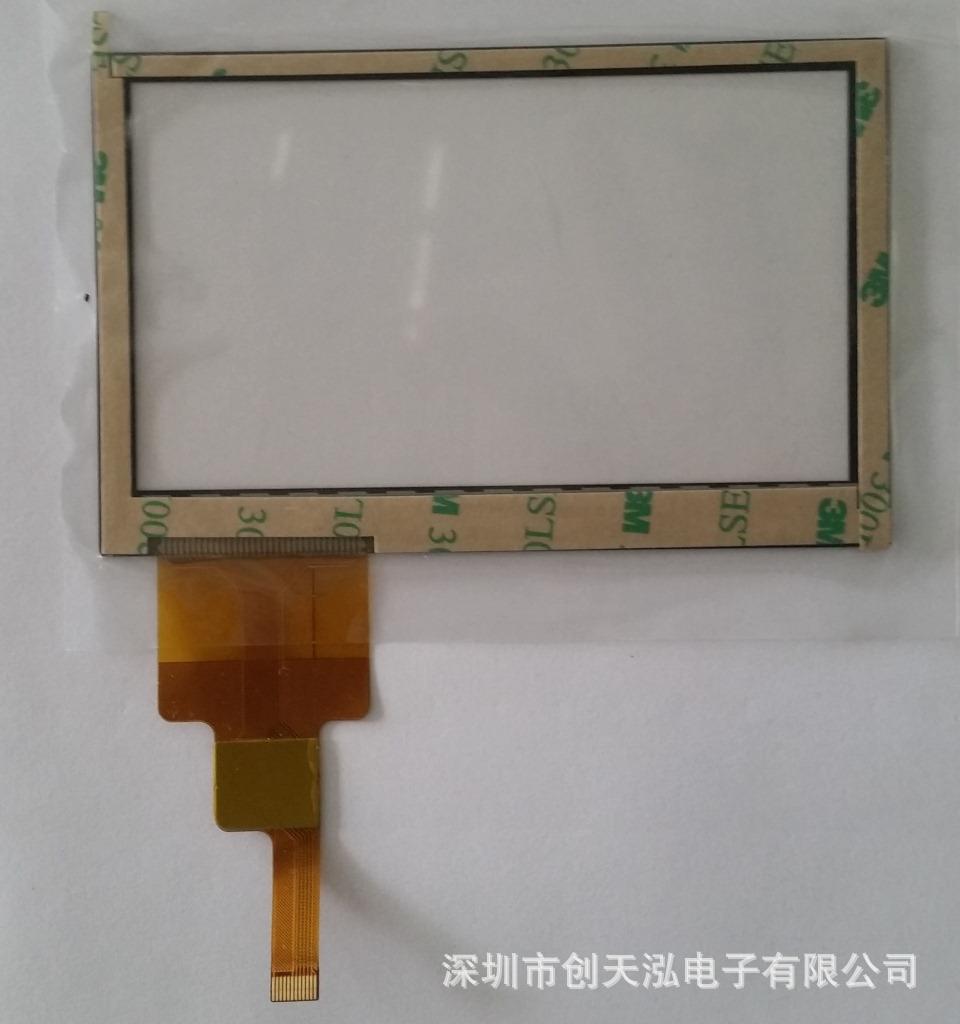

Tela Sensível ao Toque Capacitiva de 4,3 polegadas, Modelo Macho Embutido, Compatível com Telas LCD de Alta Definição e Definição Padrão

Fornece tela sensível ao toque capacitiva de 4,3 polegadas incorporada (o tamanho da tela sensível ao toque é o mesmo da tela LCD), que pode ser compatível com telas LCD de 4,3 polegadas IPS, padrão 480*272 e de alta definição 800*480 do mercado;Adequado para vários sistemas Android, desenvolvimento MCU e outros sistemas personalizados;

Para facilitar a compra dos clientes, podemos vender telas sensíveis ao toque integradas de 4,3 polegadas com definição padrão de 4,3 polegadas, alta definição ou especificações IPS;

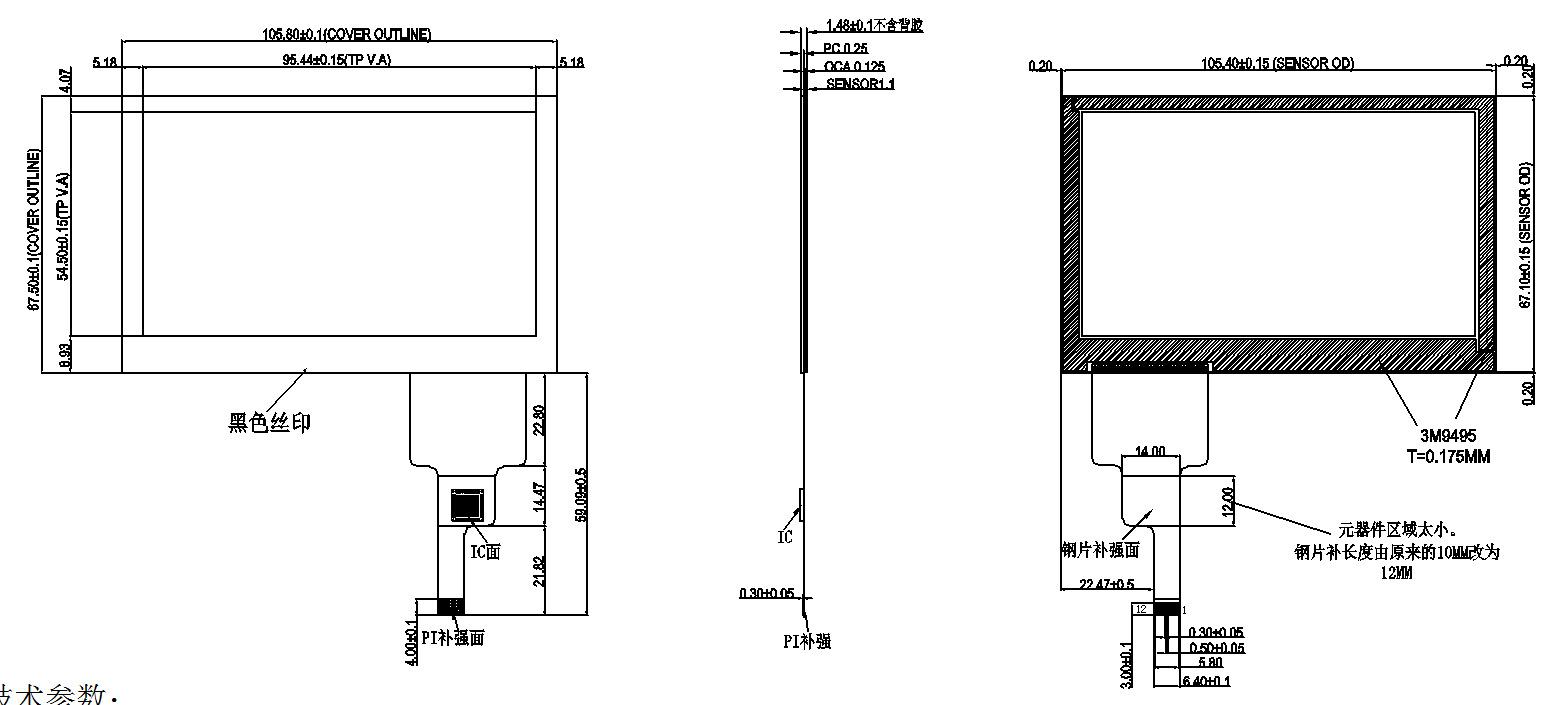

Tela capacitiva de 4,3 polegadas: Dimensões: 105*67MM, área AA da tela sensível ao toque: 95*54MM, resolução de firmware: 480*272 ou 800*480; espessura de 1,4MM, estrutura G+P, IC de toque: FT3427, PIN de saída FPC: espaçamento PICH0,5MM, um total de 12PIN, protocolo IIC;



A estrutura da tela capacitiva é composta de duas partes: 1. Sensor (ou seja, peça funcional, feita de vidro ITO, geralmente com 0,7 mm de espessura), 2. Tampa (o material pode ser filme PET, acrílico PCMM ou vidro temperado. A espessura do PET é geralmente 0,188 mm, a espessura do PCMM é geralmente 0,2 ou 0,3 mm, a espessura do vidro temperado é geralmente 0,7 ou 1,0 mm); ou seja, o que geralmente chamamos de estrutura G+P (vidro + PET) ou G+G (vidro + vidro temperado), etc.



Se você estava usando uma tela resistiva de 4,3 polegadas antes,Basta ajustar o driver.Você pode usar esta tela capacitiva de 4,3 polegadas como uma substituição sem alterar o tamanho do molde existente; ela é adequada para várias casas inteligentes, produtos de segurança, dispositivos de digitalização portáteis, equipamentos médicos, veículos com GPS, indústrias de instrumentação de controle industrial, etc.



Se o tamanho do painel não for adequado para seu uso, você também pode personalizar ou modificar o painel de acordo com suas próprias necessidades, como tamanho, LOGOTIPO, serigrafia, etc., ou personalizar novamente o molde da tela sensível ao toque; se precisar de consulta, entre em contato comigo, obrigado!







Estrutura: G+G ou G+P



Espessura do material da capa: PET 0,188 MM, Vidro 1,0 MM ou 0,7 MM



Espessura do vidro ITO: 0,7 MM



Método de conexão: plugue FPC

IC do driver: FocalTech FT5316



Multitoque 5 pontos



Erro linear dentro de 2,5 mm em cada alvo e limite de oscilação de 10% em movimento



Tamanho do produto 7,0 polegadas



Características elétricas



Tensão de trabalho 5V (CC)



Condições de trabalho: caneta de dedo ou caneta capacitiva



Nível de proteção eletrostática



Contato: ±4KV, 3 vezes/1 ponto, 1 vez/1 seg, total de 3 pontos



Ar: ±8KV, 3 vezes/1 ponto, 1 vez/1 seg, total de 3 pontos



Especificações do painel



Dimensões do sensor: 163,6 mm * 103 mm ± 0,3 mm



Área operacional 154 mm * 86 mm ± 0,30 mm



propriedades ópticas



Transmitância de luz 85±2%



Valor de neblina do vidro 3% (Máximo)



Ambiente de uso



Temperatura de trabalho -10°C ~+60°C (20% UR ~ 90% UR)



Temperatura de armazenamento -20℃~+70℃ (℃ 10%RH~90%RH)



Teste de alta temperatura/moderado 0 /60% UR por 240 horas



Teste de ciclo quente e frio -20 ℃ ~+70 ℃ (30min./ciclo) * (50 ciclos)



Teste de alta temperatura 70℃ /240hrs



Teste de baixa temperatura -20℃/240hrs



Dureza superficial 5H



Cliques: 10 milhões



Período de garantia: 1 ano
