Grande qualidade de fábrica Auto-entrada Oco Grouting Anchorage Fácil instalação Auto-entrada Oco Grouting Anchorage

Broca de liga: Feita por processo de liga, possui dureza e tenacidade muito altas, e seu poder de penetração pode fazer a haste de ancoragem perfurar vários tipos de rocha circundante.

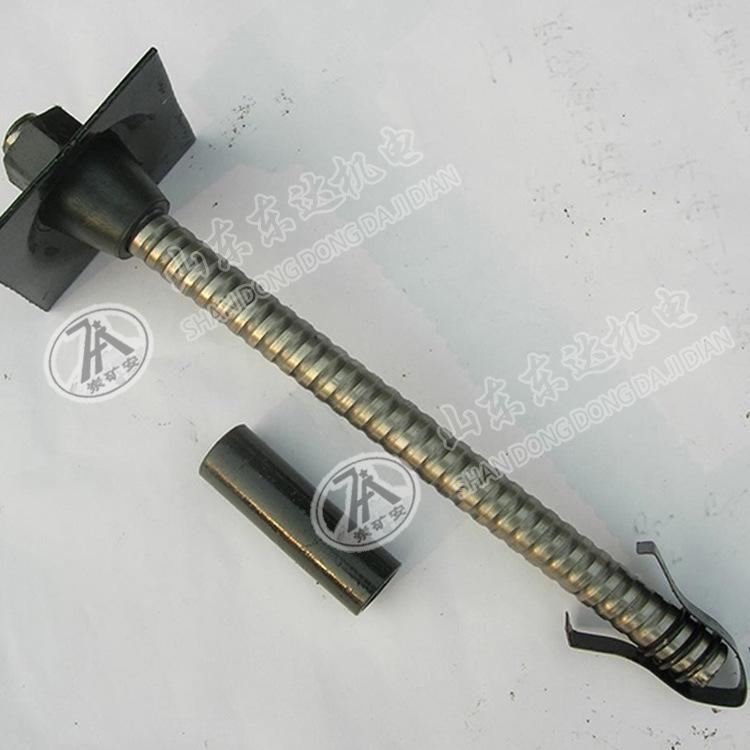

Corpo da âncora: Componente importante na montagem, desempenhando papel importante na perfuração e ancoragem.

Manga de conexão: desempenha um papel de conexão quando a âncora precisa ser alongada.

Almofada: pode suportar maior tensão da rocha circundante.

Porca: pode concentrar a tensão da rocha circundante na placa de apoio.

1. Conecte a broca de liga a uma extremidade da haste de ancoragem, conecte a luva de perfuração e a cauda da broca à outra extremidade da haste de ancoragem autopropelida e, em seguida, conecte-a ao carrinho ou equipamento de perfuração portátil. A haste de ancoragem autopropelida começa a perfurar de acordo com a profundidade projetada, e água de resfriamento deve ser adicionada durante a perfuração. (Se a haste de ancoragem precisar ser alongada, a haste de ancoragem autopropelida pode ser conectada a uma luva de conexão e, em seguida, perfurada)

2. Remova a plataforma de perfuração, insira o batente no corpo da haste e insira-o no furo para preparar o rejuntamento. Em casos especiais, se a pressão da argamassa for demasiado elevada ou a rocha circundante estiver demasiado quebrada, o furo pode ser selado com um agente de ancoragem.

3. Conecte a junta de reboco rápida à extremidade traseira da haste de ancoragem e conecte a outra extremidade da junta de reboco à máquina de reboco.

4. Inicie a máquina de rejuntamento para rejuntar e desligue-a quando o rejuntamento estiver cheio e a pressão atingir o valor do projeto. A pressão de rejuntamento é determinada de acordo com os parâmetros do projeto e o desempenho da máquina de rejuntamento. O valor de referência da proporção cimento-areia é 1:0~1:1, e o valor de referência da proporção água-cimento é 0,45~0,5:1.

5. Instale a almofada e a porca e aperte a porca

Modelo ZJS25 ZJS27 ZJS28 ZJS32 ZJS38 ZJS51

Diâmetro externo (mm) ￠25 ￠27 ￠28 ￠32 ￠38 ￠51

Resistência à tração (MPa) ≥650 ≥650 ≥650 ≥650 ≥650 ≥650

Altura do dente (mm) 1,5±0,1 Passo (mm) 12,7±0,1

Direção da linha esquerda

Comprimento padrão (m) 2,0 3,0 3,5 4,0 4,5 5 6 (pode ser personalizado conforme necessário)

Erro de comprimento ±1% Profundidade de perfuração acima de 12 metros
