1. Função de envio de sinais sonoros e luminosos
A# e B# são terminais de alimentação, e C# é o terminal de conexão de sinal. Quando o botão de ponto é pressionado, os terminais C# e B# de todas as unidades conectadas formam um circuito de alimentação através do acoplador óptico. O bloco integrado IC1 é alimentado, envia um sinal sonoro para o alto-falante, acende o LED e envia um sinal sonoro e luminoso portador de 200kHz através da linha de alimentação.
2. Função de recebimento de chamada:
A alimentação do circuito integrado receptor IC3 é obtida através do transformador B1. Quando o botão de chamada não é pressionado, o circuito integrado receptor IC3 é alimentado. Os sinais de som e luz enviados por outras estações são acoplados através das bobinas L e L3 do transformador B2 através da portadora de energia. O sinal de áudio detectado por L3 é amplificado pelo IC e enviado ao alto-falante Y para realizar a função de recepção.
3. Função de comunicação simplex:
Quando o botão de chamada é pressionado, o IC2 é energizado e o som é enviado para o IC2 através do microfone MC. O sinal de áudio amplificado é acoplado através de L2 e L1 do transformador B2, e o sinal de áudio detectado pela bobina L1 é enviado para outras estações através da portadora de linha de energia, realizando a função de comunicação simplex.

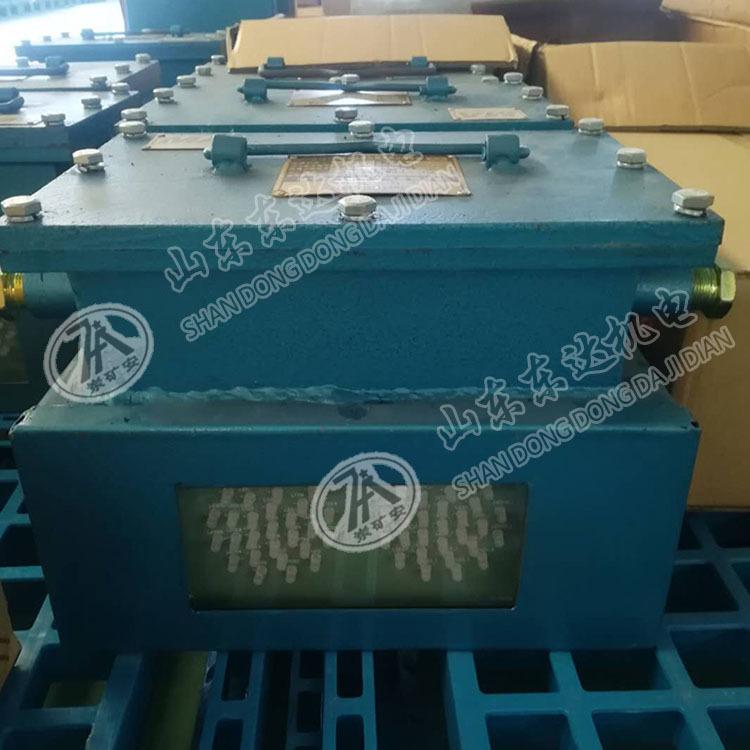

1. Abra a tampa frontal da câmara à prova de explosão, conecte a fonte de alimentação 127V aos terminais A# e B# e conecte o fusível a este produto. C# conecta-se ao C# de outras estações, e o fio terra é aterrado.
2. O sistema pode ser usado após ser conectado à fonte de alimentação (usando cabo com bainha de borracha de raiz quadrada 4X1,5).
3. Se a fiação estiver incorreta, ela fará barulho ou sons de batidas. Neste momento, basta trocar a fiação A# e B# de uma das unidades.
