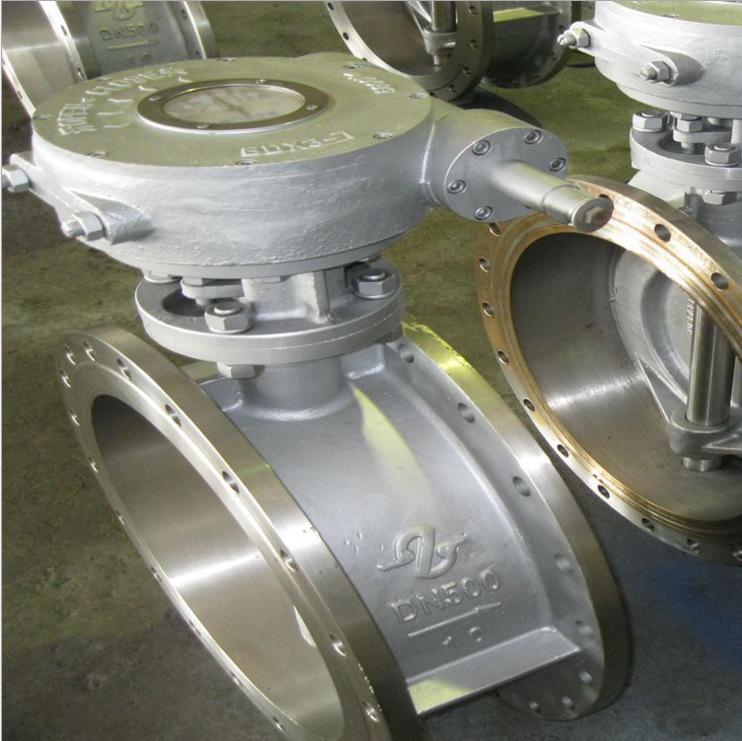

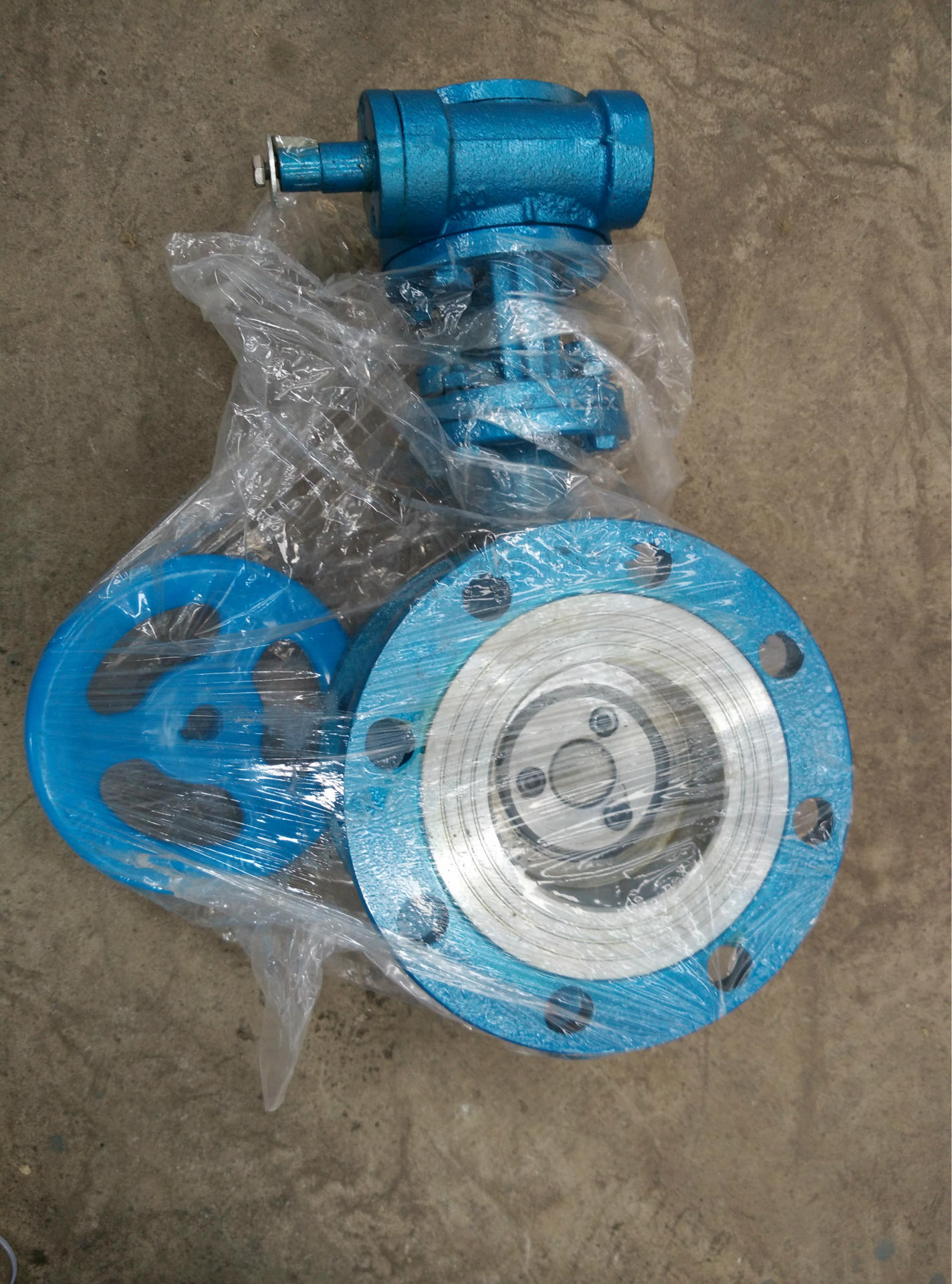

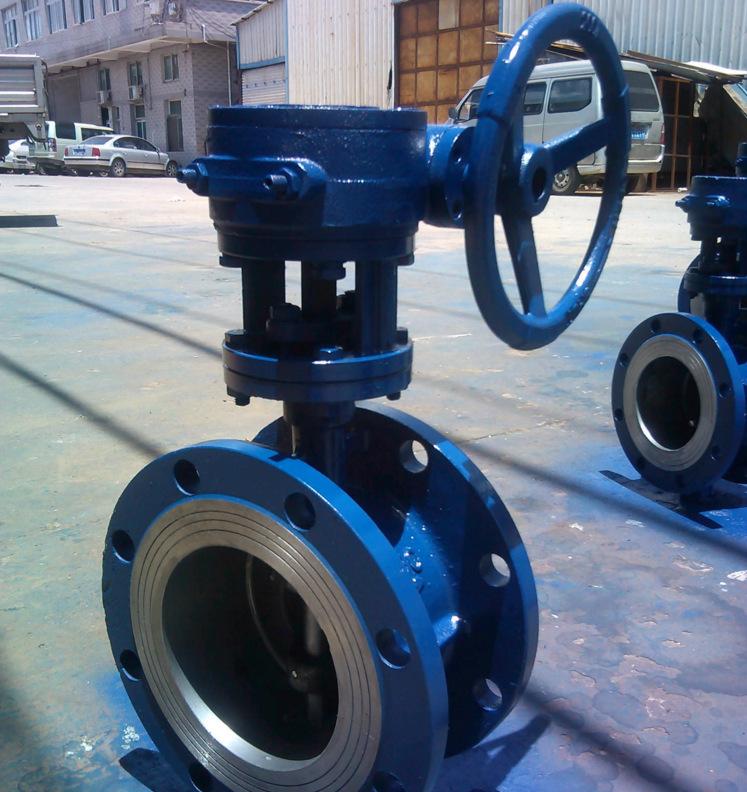

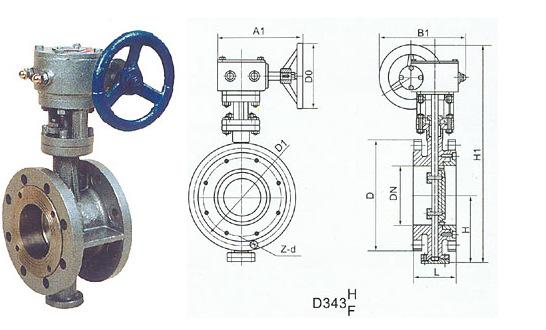

Válvula Borboleta Turbo com Vedação Dura D343h-16C Válvula Borboleta Flangeada DN80

Descrição do produto

O centro de rotação da placa borboleta (ou seja, o centro da haste da válvula) está localizado na linha central do corpo da válvula e na seção da superfície de vedação da placa borboleta. O assento da válvula é feito de borracha sintética. Quando fechada, a superfície de vedação cilíndrica externa da placa borboleta comprime o assento da válvula de borracha sintética, fazendo com que o assento da válvula se deforme elasticamente, formando assim uma força elástica como uma taxa de pressão de vedação para garantir a vedação da válvula borboleta. A estrutura de vedação da válvula borboleta de flange usa politetrafluoroetileno e borracha sintética para formar um assento de válvula composto. Suas características são que a elasticidade da válvula ainda é fornecida pela borracha sintética e o baixo coeficiente de atrito, as características de não desgaste e não envelhecimento do politetrafluoroetileno são utilizadas, aumentando assim a vida útil da válvula borboleta.O princípio de vedação e as características estruturais da válvula borboleta de flange são os mesmos da válvula borboleta de linha central comum.
A estrutura de vedação da válvula borboleta de flange usa um assento de válvula composto de politetrafluoroetileno, borracha sintética e resina fenólica, o que torna o assento da válvula elástico e forte. Ao mesmo tempo, a placa borboleta é totalmente coberta com politetrafluoroetileno, o que faz com que a placa borboleta tenha forte resistência à corrosão.

Características da estrutura do produto

1. Leve, fácil de desmontar e manter, e pode ser instalado em qualquer posição.
2. Estrutura simples e compacta, pequeno torque operacional e abertura rápida após rotação de 90°.
3. As características do fluxo tendem a ser lineares e o desempenho do ajuste é bom.
4. A conexão entre a placa borboleta e a haste da válvula adota uma estrutura sem pinos, que supera possíveis pontos de vazamento interno.
5. O círculo externo da placa borboleta adota um formato esférico, o que melhora o desempenho de vedação e prolonga a vida útil da válvula. Ele pode manter vazamento zero após abrir e fechar sob pressão por mais de 50.000 vezes.
6. A vedação é substituível e é confiável para obter vedação bidirecional.
7. A placa borboleta pode ser pulverizada com revestimentos como náilon ou politetrafluoroetileno de acordo com as necessidades do usuário.
8. A válvula pode ser projetada com conexão de flange e conexão de wafer.
9. O modo de condução pode ser selecionado como manual, elétrico ou pneumático.

Formulários

A válvula borboleta de flange é adequada para abastecimento e drenagem de água, esgoto, alimentos, aquecimento, gás, construção naval, energia hidrelétrica, metalurgia, sistema de energia e indústrias têxteis leves com temperatura ≤120℃ ou ≤150℃ e pressão nominal ≤1,6MPa. É especialmente adequada para vedação bidirecional e ocasiões em que o corpo da válvula é fácil de enferrujar, para regular o fluxo e interceptar o meio.

Nome da peça	Material
corpo da válvula	Ferro fundido, aço inoxidável, aço cromo-molibdênio, aço de liga
prato de borboleta	Aço fundido, aço de liga, aço inoxidável, aço cromo-molibdênio
anel de vedação	Aço inoxidável e placa de amianto resistente a altas temperaturas são combinados em multicamadas
Tronco	Aço inoxidável 2Cr13, 1Cr13, aço cromo-molibdênio
Consequência	Aço inoxidável austenítico, nitretação 304
enchimento
