Válvula de gaveta Z45T-16 Padrão nacional para serviço pesado DN50 Direto da fábrica Qualidade Preço Beleza
Quantidade
Correspondências exatas por um preço menor
Produtos similares a um preço mais baixo

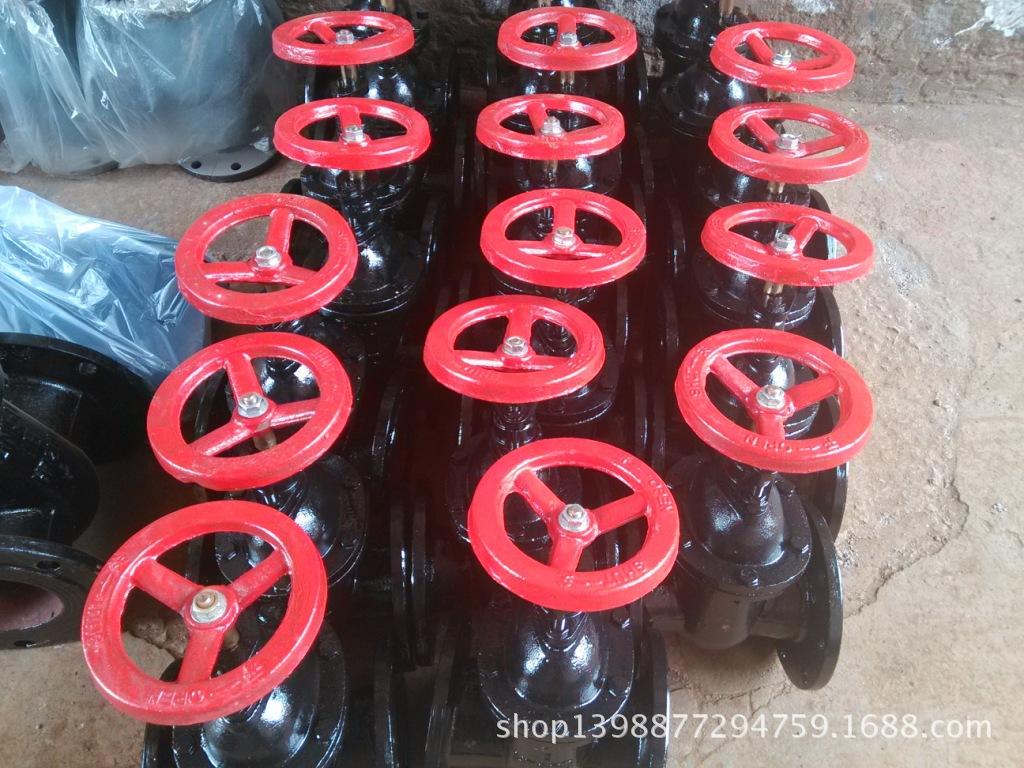

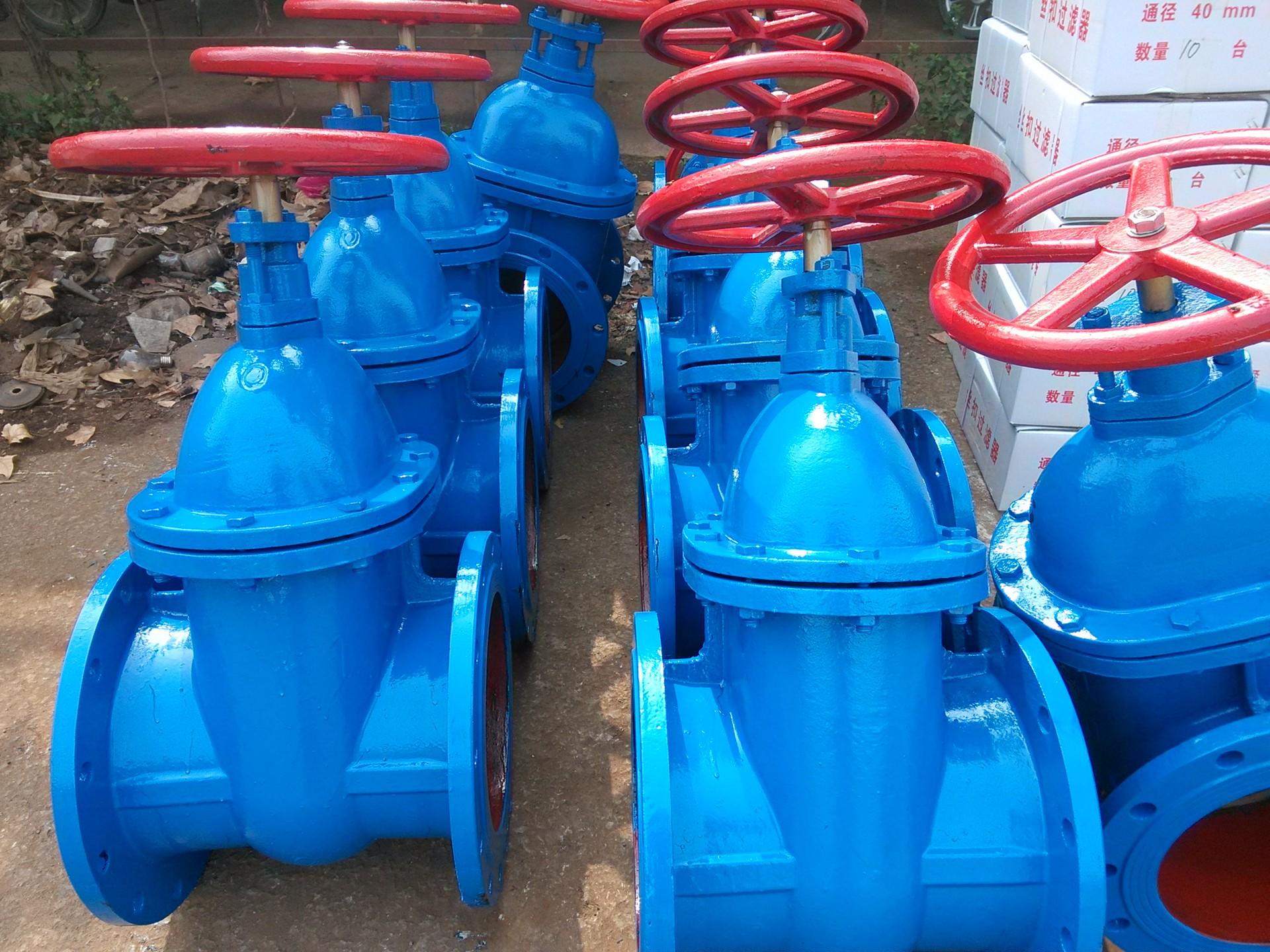

Válvula de gaveta de haste não ascendente (Z45T-10)
Válvula de gaveta de disco único tipo cunha com haste oculta Z45T-10 DN50; manual, conexão de flange, válvula de gaveta de disco único rígida tipo cunha com haste oculta, material da superfície de vedação do assento da válvula é bronze, pressão nominal PN10, material do corpo da válvula é válvula de gaveta de ferro fundido cinza.
Materiais das peças principais
Nome da peça | Material |
Corpo da válvula, tampa da válvula, volante | ferro fundido cinza |
Placa da válvula | Ferro fundido cinzento + cobre |
Tronco | Aço inoxidável |
Porca de haste | Cobre (Ferro) |
Especificações de performance
modelo | Pressão nominal (MPa) | pressão de teste | Temperatura operacional (℃) | Mídia aplicável | |
Força (água) | Selagem (água) | ||||
Z45T-10 | 1,0 | 1,5 | 1.1 | ≤100 | vapor de água |
Dimensões gerais e dimensões de conexão
modelo | Diâmetro nominal | tamanho | peso | |||||
eu | D | D1 | D2 | namorado | Z-φd | |||
Z45T-10
| 40 | 165 | 145 | 110 | 85 | 18-3 | 4-18 |
|
50 | 180 | 160 | 125 | 100 | 20-3 | 4-18 |
| |
65 | 195 | 180 | 145 | 120 | 20-3 | 4-18 |
| |
80 | 210 | 195 | 160 | 135 | 22-3 | 4-18 |
| |
100 | 230 | 215 | 180 | 155 | 22-3 | 8-18 | 22 | |
125 | 255 | 245 | 210 | 185 | 24-3 | 8-18 |
| |
150 | 280 | 280 | 240 | 210 | 24-3 | 8-23 |
| |
200 | 330 | 335 | 295 | 265 | 26-3 | 8-23 | 66 | |
250 | 390 | 390 | 350 | 320 | 28-3 | 12-23 |
| |
300 | 420 | 440 | 400 | 368 | 28-4 | 12-23 |
| |
