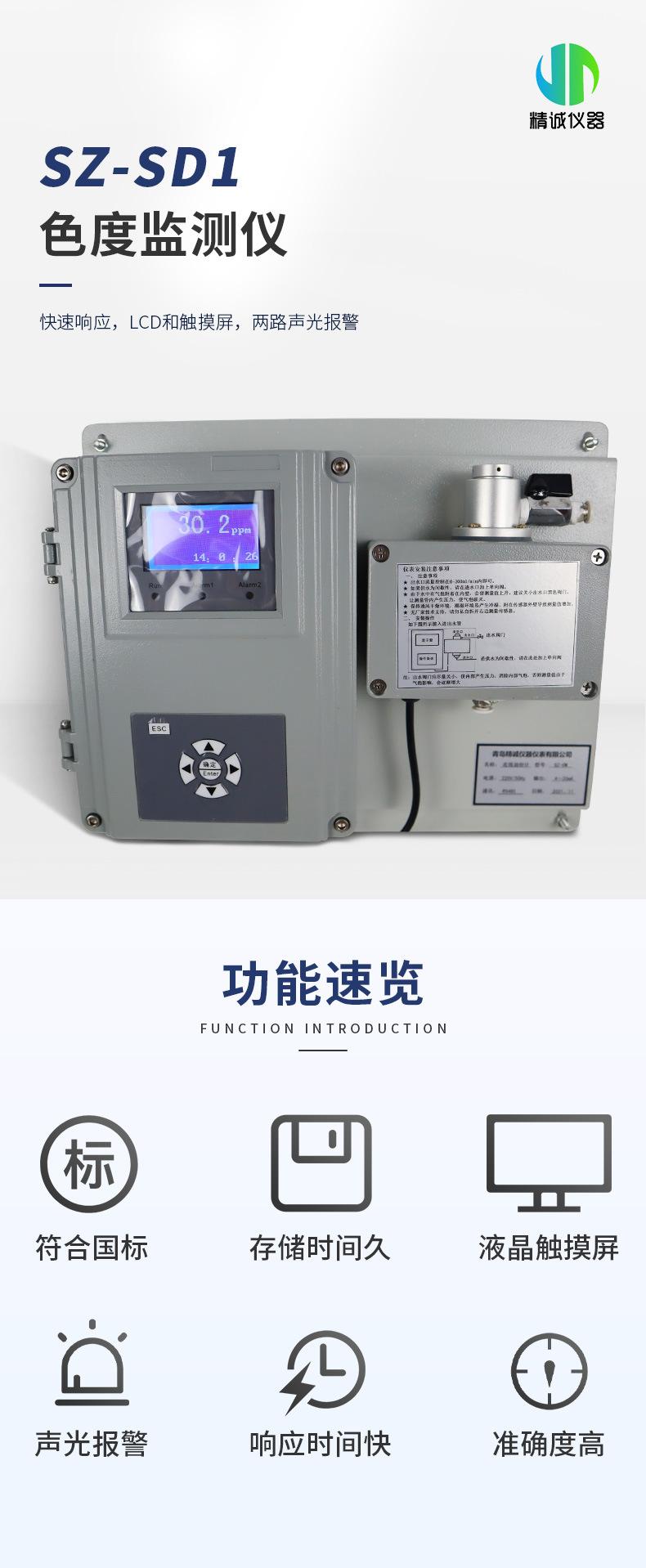

Monitor colorido da qualidade da água monitoramento on-line em tempo real de cores detecção de águas residuais de esgoto industrial analisador de qualidade da água on-line

1. Monitor de cromaPrincípio de medição

Este módulo ilumina a superfície do líquido com luz incidente constante, e o chip receptor mede dinamicamente a cromaticidade da água. Se a água estiver turva, pode afetar a precisão da medição. É recomendado filtrar e clarificar a água antes de entrar.

2. Monitor de cromaParâmetros técnicos

l Faixa: 0.1-500.0 PCU

l Resolução: 0,1 e 1PCU

l Tempo de resposta: Resposta rápida

l Tempo de armazenamento: >3 anos (opcional)

l Intervalo de Gravação: Configurável de 0 a 30 minutos, padrão 10 minutos (opcional)

l Método de exibição: LCD e tela sensível ao toque

l Limpeza: Limpeza manual (Para métodos de limpeza e precauções, consulte os capítulos a seguir)

l Vazão da amostra: 0mL～3000mL/min, garantir que a vazão esteja livre de bolhas

l Temperatura de trabalho: 0～55℃

l Saída Analógica: Saída 4～20mA (sinal ativo de quatro fios)

l Relé： 4 vias SPDT, 230VAC,；

l Alarme: Alarme sonoro e visual bidirecional, aviso na tela LCD, ponto de alarme e hora de alarme configuráveis

l Fonte de Alimentação: AC, 100～230V, 50/60Hz; 24VDC; Potência 50W

l Tubo de entrada de água: rosca interna NPT de 1/4", (conexão externa fornecida)

l Tubo de drenagem: rosca fêmea NPT de 1/4", (conexão externa fornecida)

l Comunicação Digital: MODBUS/RS485, a velocidade de comunicação e o endereço da estação são configuráveis

l Método Padrão: Norma Nacional

l Dimensões: Colorímetro: 40×33×10cm

l Peso: 3Kg

3. Monitor de cromaEstrutura

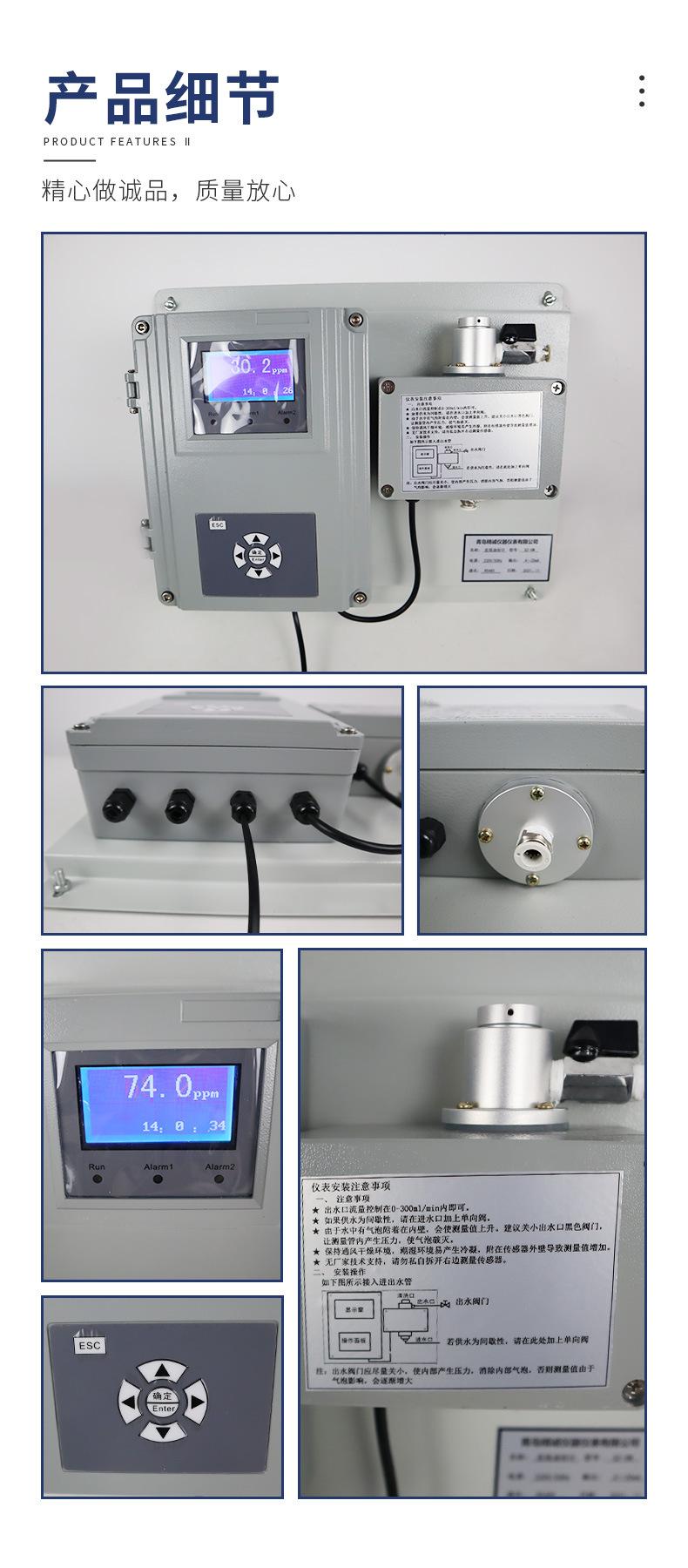

A estrutura externa e as instruções de instalação para o colorímetro online são mostradas na figura abaixo.

Nota: 1. Controle da vazão da válvula de saída paraZDeve ser menor que a vazão de entrada de água para permitir uma certa pressão de ar no tubo de medição, caso contrário, bolhas serão geradas e afetarão o valor medido.

2. O painel deve ser instalado verticalmente
