Testador de proteção de relé trifásico 702 Testador de proteção de relé Testador de proteção de relé de microcomputador trifásico

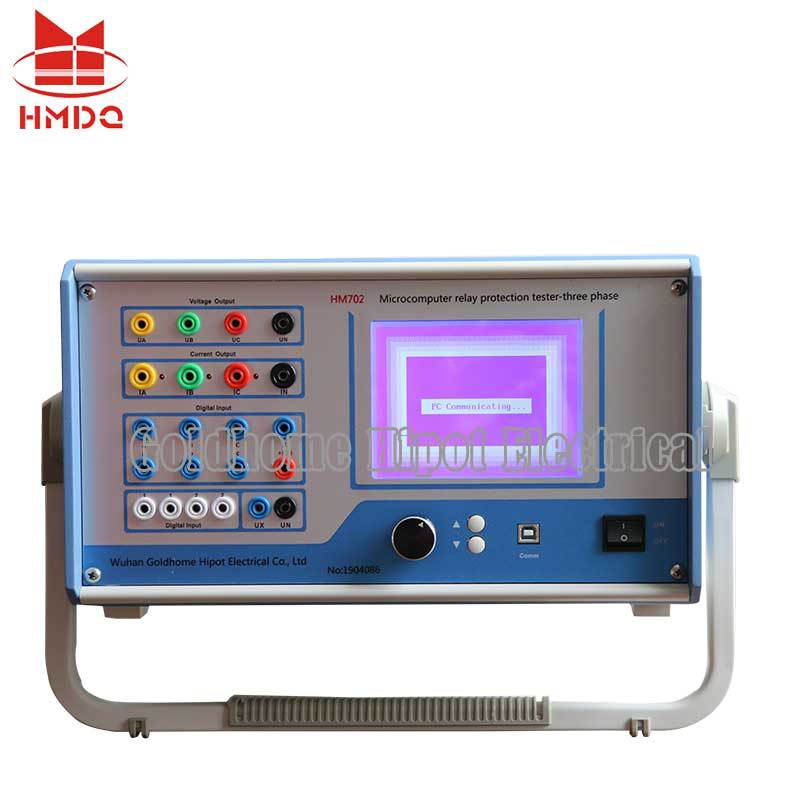

Testador de proteção de relé de microcomputador HMJBC-702

1. Saída de tensão padrão de 4 fases e corrente trifásica Com saída de tensão de 4 fases e corrente de 3 fases, várias combinações de saídas podem ser facilmente executadas para vários tipos de testes de proteção. Cada tensão de fase pode ser emitida120V, atual três e pode ser emitido120AA tensão de 4ª fase Ux é um item de tensão multifuncional e pode ser configurada para 4 tipos de 3U. Ou verifique a tensão síncrona ou emita qualquer valor de tensão.
2. Fácil operação autônoma A máquina única é operada por um mouse giratório conveniente e flexível por meio de uma grande tela LCD, tudo exibido em chinês. Ela pode concluir a maioria dos trabalhos de teste e verificação no local, pode verificar vários relés e proteção de microcomputador e pode simular várias falhas complexas transitórias, permanentes e de conversão para conduzir um conjunto completo de testes. Ela pode ser usada imediatamente após ligar, e a operação é conveniente e rápida.
3. Modo de operação dupla, conecte ao computador para executar Por meio do conjunto completo de software operacional chinês na plataforma Windows, diversas tarefas de calibração em larga escala, complexas e mais automatizadas podem ser realizadas, diversas configurações de proteção podem ser convenientemente testadas e escaneadas, dados de teste podem ser armazenados em tempo real, diagramas vetoriais podem ser exibidos, formas de onda de falhas podem ser desenhadas, relatórios podem ser impressos on-line, etc.
4. Software poderoso Ele pode concluir várias tarefas de verificação complexas e de grande escala com um alto grau de automação, como teste diferencial trifásico, corte rápido de energia de fábrica, teste automático de espera, religamento síncrono de inspeção de proteção de linha, etc. Ele pode testar e escanear facilmente várias configurações de proteção, executar reprodução de falhas, armazenar dados de teste em tempo real, exibir diagramas vetoriais, imprimir relatórios on-line, etc.
5. Contatos de chave ricos O testador de proteção de relé possui entrada de contato de 7 vias e 2 pares de saída de contato seco. Os contatos de entrada são compatíveis com contatos secos e contatos de potencial 0-250V, e podem ser identificados automaticamente de forma inteligente. Os contatos de entrada e saída podem ser expandidos de acordo com as necessidades do usuário.
6. Grande display LCD Esta máquina usa um display LCD gráfico de alta resolução com matriz de pontos 320×240. Todos os processos operacionais são definidos no display. A interface de operação e os resultados dos testes são exibidos em chinês, e o display é intuitivo e claro.
7. A autoproteção adota uma estrutura de dissipação de calor razoavelmente projetada e possui medidas de proteção múltipla confiáveis e completas, além de partida suave de energia, bem como certas funções de autodiagnóstico de falhas e bloqueio.
8. O dispositivo possui uma saída de energia CC independente dedicada e está equipado com uma saída de energia CC dedicada ajustável de 110V e 220V.
9. Desempenho de alto custo É um produto de design conjunto interdisciplinar que integra as conquistas científicas e tecnológicas avançadas de várias disciplinas. Ele tem o desempenho de um testador grande e o preço de um testador pequeno, e tem uma relação desempenho-preço muito alta.



3. Parâmetros técnicos:

Saída de corrente CA

Precisão de saídaTestador de proteção de relé:0,5aula

Saída de corrente de fase (valor efetivo)0～40A

Saída de corrente triparalela (valor efetivo)0～120A

Valor de trabalho permitido de longo prazo da corrente de fase (valor efetivo)10A

Potência máxima de saída da corrente de fase420 VÁ

Potência máxima de saída quando a corrente em paralelo triplo está na saída máxima900VA

Tempo de trabalho permitido quando a corrente trifásica está na saída máxima10s

Faixa de frequência (onda fundamental)20～1000Hz

Ordem Harmônica1～20Segunda categoria



Saída de corrente CC

Precisão de saída0,5aula

Saída atual0～±10A /Cada fase,0～±30A /Sanbin

Tensão máxima de carga de saída20V



Saída de tensão CA

Precisão de saídaTestador de proteção de relé:0,5aula

Saída de tensão de fase (valor efetivo)0～120V

Saída de tensão de linha (valor efetivo)0～240V

Potência de saída de tensão de fase/tensão de linha80VA / 100VA

Faixa de frequência (onda fundamental)20～1000Hz

Ordem Harmônica1～20Segunda categoria



Saída de tensão CC

Precisão de saída0,5aula

Amplitude de saída de tensão de fase0～±160 V

Amplitude de saída de tensão de linha0～±320 V

Potência de saída de tensão de fase/tensão de linha70VA / 140VA



Troca de medição de quantidade e tempo
