WuhAn MANUFATURER 600A Intelligent Switch Loop ResistAnce Tester Instrumento de medição de resistência de loop de contato

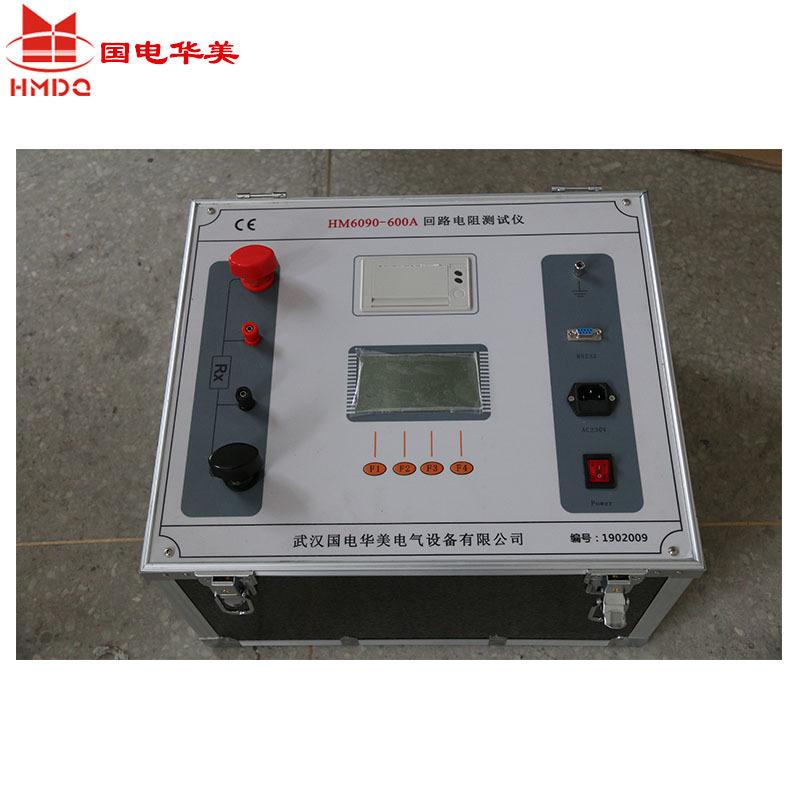

Testador de resistência de loop HM6090-600A



I. Visão geral:

Testadores de resistência de circuito são equipamentos de teste especializados usados para medir a resistência de contato e a resistência de circuito de dispositivos como chaves, disjuntores e transformadores. Eles geralmente empregam o método de medição de quatro fios. Uma corrente DC é gerada e aplicada entre dois terminais do objeto em teste. A queda de tensão gerada pela corrente que flui através do objeto em teste é então medida. A resistência DC do objeto em teste é então calculada a partir da razão entre tensão e corrente. Eles são compostos principalmente por partes como uma fonte de corrente constante, um pré-amplificador, um conversor A/D e um dispositivo de indicação.



2. Características e funções:

1 Integração de Design de Hardware e Software: A adoção de circuitos eletrônicos de alta precisão e microcontroladores de alto desempenho permite que o instrumento tenha características como velocidade de medição rápida, leituras estáveis e boa repetibilidade.

2 O monitoramento em tempo real exibe o valor de resistência e o valor de corrente no local.

3 A duração atual é superior a 1 minuto, o que cumpre totalmente as "JJG 1052-2009 Regulamentos de Verificação para Resistência de Circuito".

4 Teste a corrente de uma fonte de alimentação de corrente constante comutável de alta precisão de 100A/200A/300A/600A, sem necessidade de ajuste manual, o teste é rápido e preciso.

5 Possui funções como impressão, armazenamento e visualização de dados em tempo real.

6 Adota um display de caracteres chineses de tela grande e operação por menu, com uma interface amigável que é clara à primeira vista, tornando a operação conveniente.

7 A impressora miniatura é uma impressora térmica, rápida e pode instalar diretamente o papel de impressão em sua superfície.

8 Possui a função de medir trocando a fiação entre os terminais positivo e negativo de tensão e os terminais positivo e negativo de corrente.

9 Gerencie dados dentro do dispositivo através da porta serial RS232 para alcançar um escritório sem papel.


3. Parâmetros técnicos:

1 Faixa de Medição: 100A 0——20mΩ Contínuo 300S

200A      0——10mΩ     Contínuo 120S

300A 0—6mΩ Contínuo 60S

600A 0——3mΩ Contínuo 60S

2. Precisão de medição: melhor que 0,5%

3. Resolução: 0,1μΩ ou 0,01μΩ

4. Modo de trabalho: medição contínua

5. Modo de exibição: display LCD

6. Interface do computador: RS232

7. Método de impressão: impressão térmica

8. Condições ambientais:

Temperatura: -10℃—50℃

Umidade Relativa: < 90% (25℃)

Altitude: ≤1500 metros

Frequência de energia: 50Hz±1Hz

9 Consumo de Energia do Instrumento: ≤1000W

10 Dimensões externas: Comprimento 467 mm * Largura 395 mm * Altura 260 mm

11 Peso: 21,9KG



4. Lista de acessórios de fábrica:

1Testador de resistência de loop             um

2Cabo de alimentação            um

3Linha de teste (corrente nominal1000A）        definir

4Guia do usuário             Uma porção

5Dados de fábrica                  Uma porção

6Certificado de conformidade e cartão de garantia             Uma porção

5. Informações de contato:

Equipamento elétrico Co. de Wuhan Guodian Huamei, Ltd.

Contato: Xu Huiping

Celular:13720390671

Telefone:027-84663808

E-mail:hmxz@gdhmdq.com

Endereço da Fábrica: A25-1, Parque Industrial Huading, Distrito de Hannan, Cidade de Wuhan, Província de Hubei
