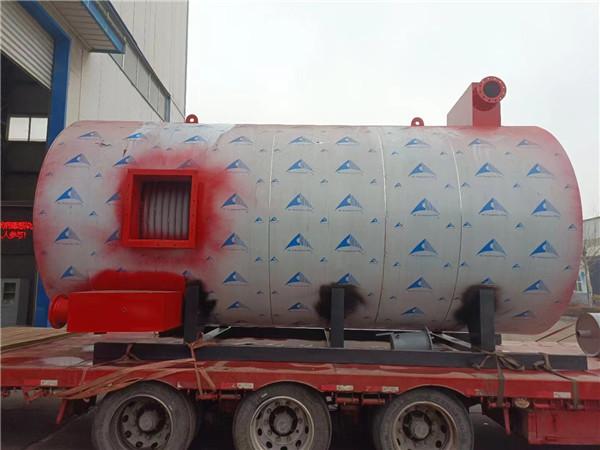

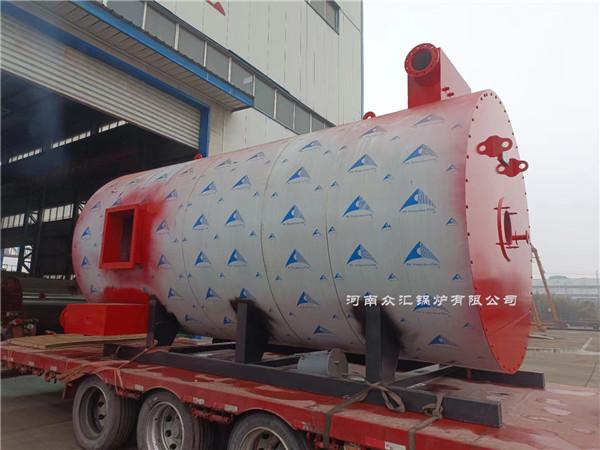

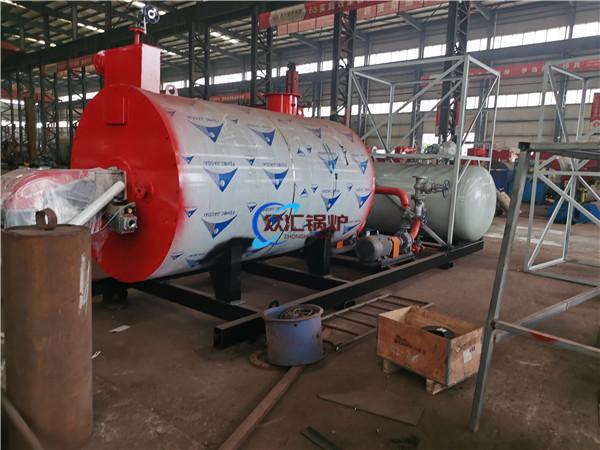

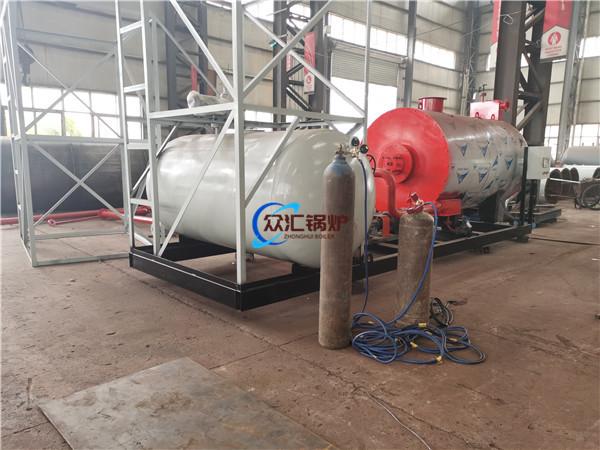

Aquecimento de tanque de asfalto 800000 cartão grande 1000KW óleo de transferência de calor a gás caldeira de container integrada montada em skid

Aquecimento de tanque de asfalto 800.000 kcal 1000KWForno de óleo térmico a gás Caldeira de contêiner integrada montada em skid

Aquecimento de tanque de asfalto 800.000 kcal 1000KW forno de óleo térmico a gás integração montada em skidCaldeira de contêiner

Aquecimento de tanque de asfalto 800.000 kcal 1000KW caldeira de óleo térmico a gás caldeira de contêiner integrada montada em skid

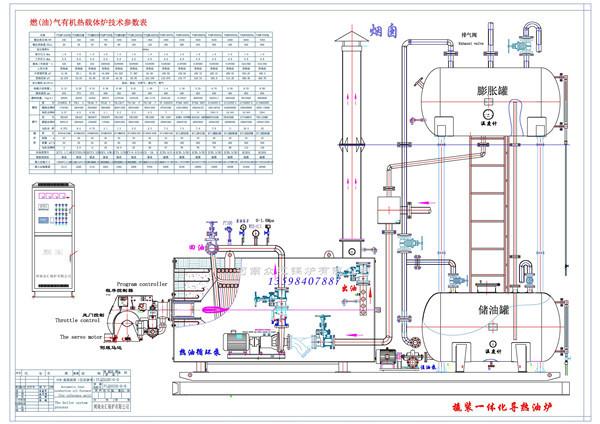

Fluxograma de instalação do forno de óleo térmico a gás combustível horizontal de baixo nitrogênio YYQW (instalação do forno de transporte de calor orgânico)

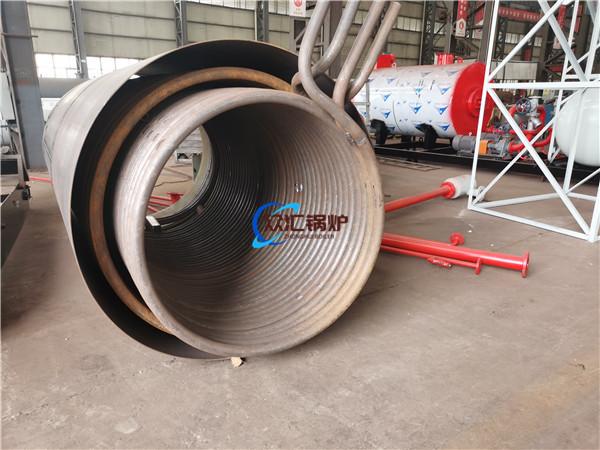

AA(P）W-4200 Y(Q)O forno de transporte de calor orgânico é uma estrutura cilíndrica horizontal de três passagens, que utiliza queimadores importados para combustão lateral.76×4mmde20(GB3087-2008)Feito de tubo de aço sem costura.20(GB3087-2008)，φ219×6mmFabricação de tubos de aço sem costura.

A área de aquecimento por radiação do forno é25,59m,A área de aquecimento por convecção é161,18m,Economia de energia de pressão normal61,74m。 A queda de pressão total do tubo do forno é calculada pela resistência ao fluxo:0,202 MPa

De acordo com os parâmetros de especificação do projeto, calculamos e selecionamos a vazão da bomba de óleo circulante como250m/h, elevador75m, a vazão média da superfície de aquecimento por radiação é2,87 m/smais do que o2m/s, a vazão média da superfície de aquecimento por convecção é2,87 m/smais do que o1,5m/s, e a resistência à circulação no forno é muito menor do que a pressão da bomba de circulação no meio, o que está de acordo comTSG G0001-2012“Regulamento de Supervisão Técnica de Caldeiras” eGB/T17410-2008Disposições relevantes em "Forno de transporte de calor orgânico".

Gabinete de controle do forno de óleo térmico; tela sensível ao toque do PLC

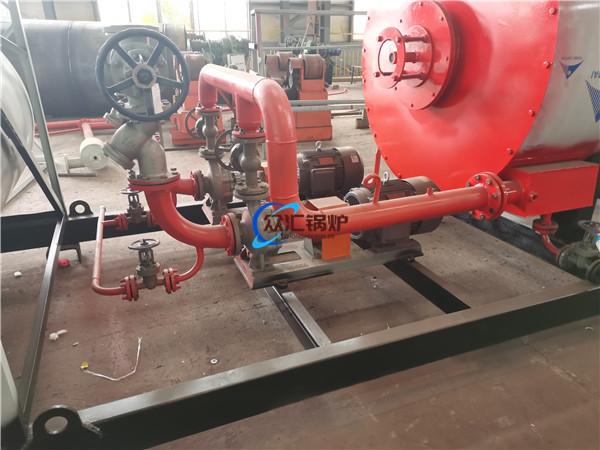

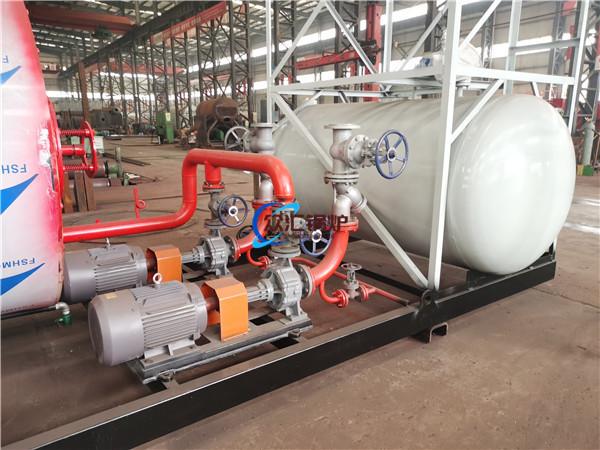

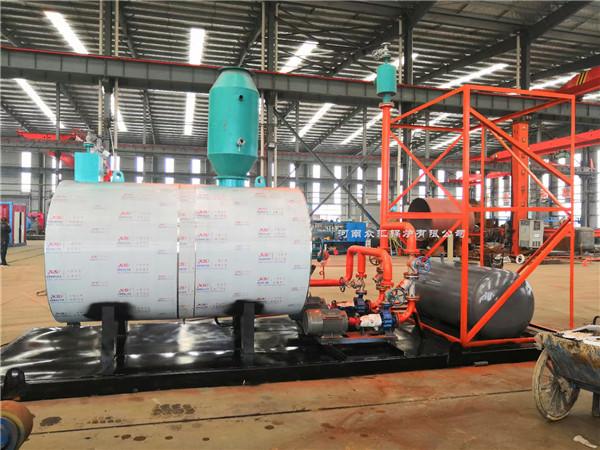

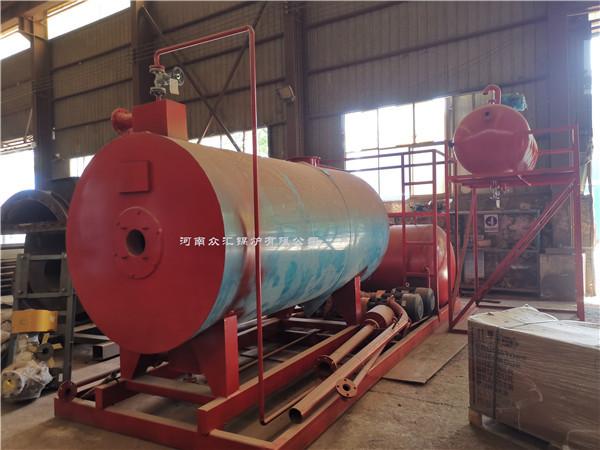

Forno térmico a óleo montado em skid; controlador de temperatura do molde do forno térmico a óleo, registro gratuito do forno térmico a óleo

Forno térmico a óleo montado em skid; controlador de temperatura do molde do forno térmico a óleo, registro gratuito do forno térmico a óleo

Forno térmico a óleo montado em skid; controlador de temperatura do molde do forno térmico a óleo, registro gratuito do forno térmico a óleo

Forno térmico a óleo montado em skid; controlador de temperatura do molde do forno térmico a óleo, registro gratuito do forno térmico a óleo

Fluxograma de instalação do economizador de energia do forno de óleo térmico (reduzindo a temperatura de exaustão)

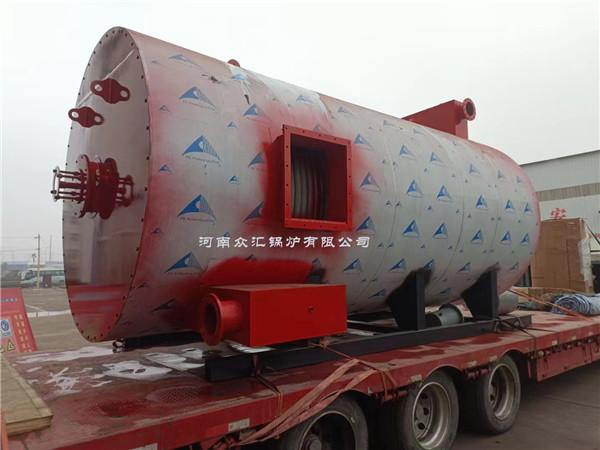

Forno de óleo térmico a gás de 3,6 milhões de kcal Forno de óleo térmico de 6 toneladas

Forno de óleo térmico a gás de 3,6 milhões de kcal Forno de óleo térmico de 6 toneladas

Forno de óleo térmico a gás de 3,6 milhões de kcal Forno de óleo térmico de 6 toneladas

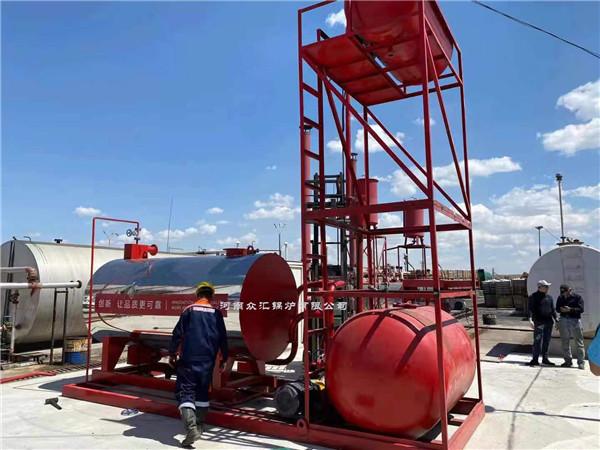

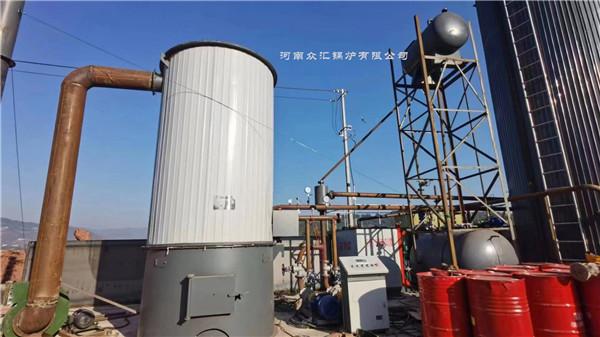

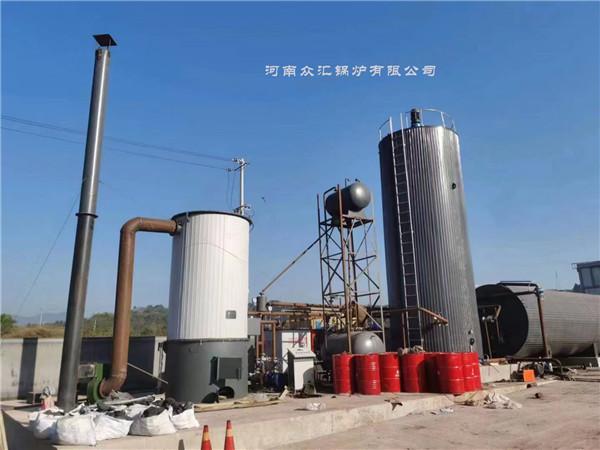

Instalação de forno térmico de óleo de biomassa a carvão vertical; forno térmico de óleo de usina de mistura de asfalto

Instalação de forno térmico de óleo de biomassa a carvão vertical; forno térmico de óleo de usina de mistura de asfalto

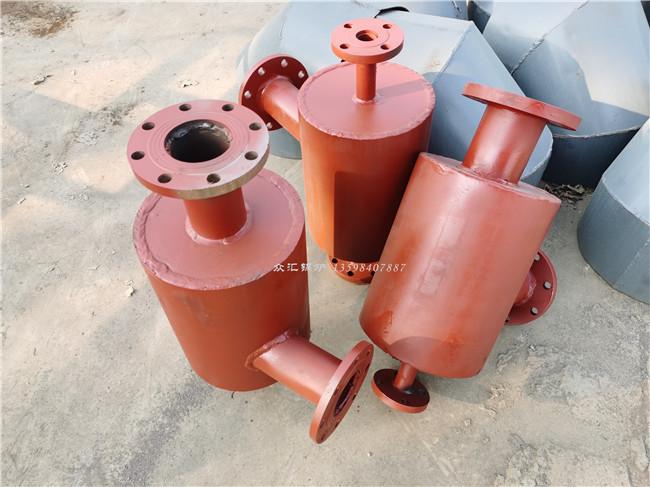

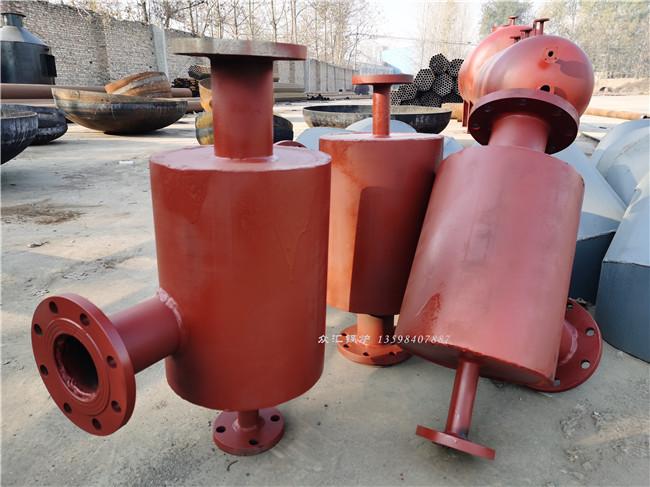

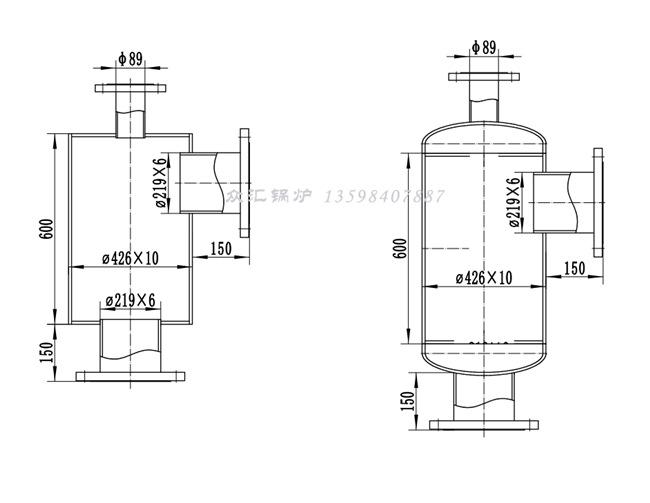

Separador de óleo e gás de forno de óleo térmico

Separador de óleo e gás de forno de óleo térmico

Separador de óleo e gás de forno de óleo térmico
