Máquina de Formado de Punzones Tipo Pinza Er32 Er40 de Alta Precisión Máquina de Formado de Punzones Pfd Máquina de Punzonado Máquina Rectificadora de Punzones

1. Formadora de punzones unidireccional: Adecuada para rectificadoras de superficies y rectificadoras de herramientas universales, puede realizar rectificado de precisión en punzones de diversas formas. También se puede utilizar para el mecanizado de precisión de electrodos para máquinas EDM. El mango giratorio es una estructura hueca y se puede utilizar para rectificar punzones más largos. Este producto está equipado con un brazo de manivela y tiene la función de rectificar la muela. Se puede utilizar para rectificar muelas de diversas formas de sección transversal compuestas por líneas rectas y arcos.

Parámetros del producto: Altura al centro: 80MM, Diámetro de sujeción de ranura en V: 4-30MM, Ajuste vertical del bloque en V: 25MM, Dientes de la placa divisora: 24, Diámetro máximo de la muela de rectificar: 200MM, Radio máximo de la muela de rectificar: arco convexo = R50MM, arco cóncavo = 100MM

2. Formadora de punzones bidireccional: Adecuada para formar rectificadoras de superficies, puede rectificar punzones de diversas formas de manera precisa y rápida, y puede usarse para procesar electrodos utilizados en máquinas EDM. Este producto es particularmente adecuado para procesar punzones elípticos debido a sus funciones de ajuste arriba y abajo, izquierda y derecha. El producto está equipado con un brazo de manivela de arco, que tiene la función de rectificar la muela. Se puede utilizar para rectificar varias muelas truncadas compuestas por líneas rectas y arcos y sus ángulos. Debido a los diferentes diámetros exteriores de las piezas de trabajo, el engranaje debe ajustarse con un bloque en V durante el uso, y su precisión central debe ajustarse dentro de 0.01 mm.

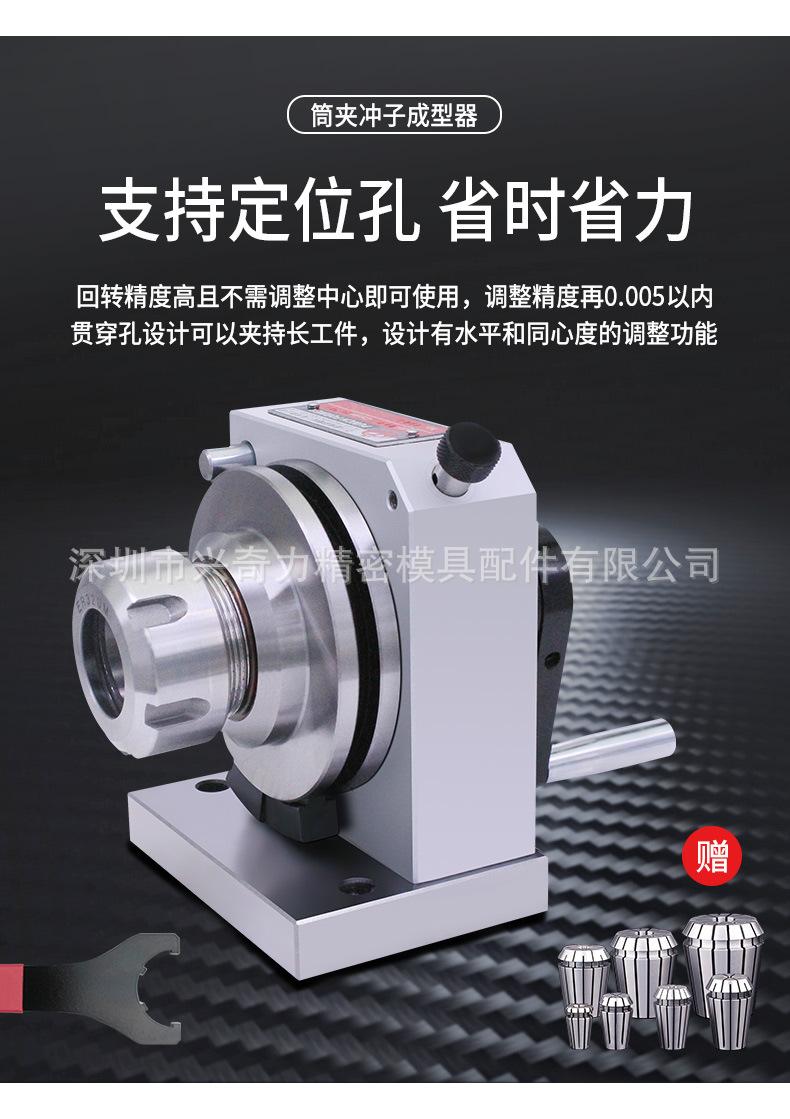

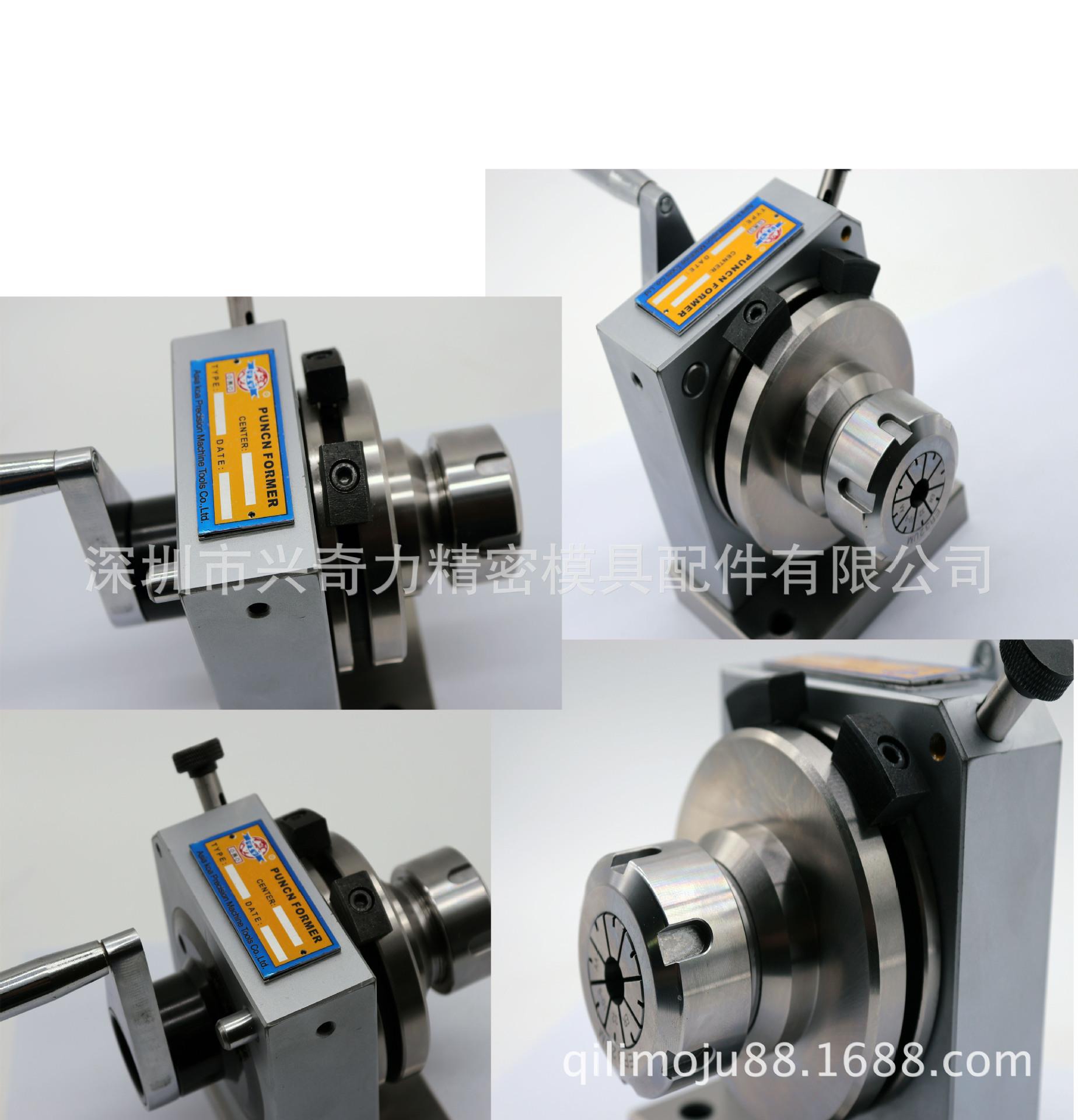

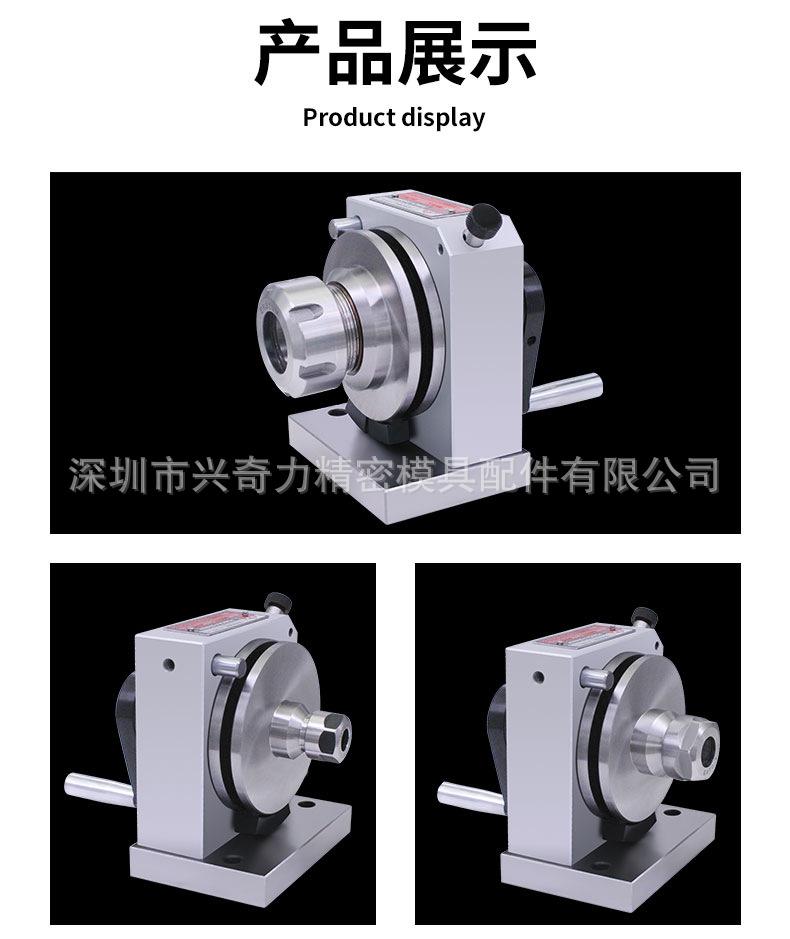

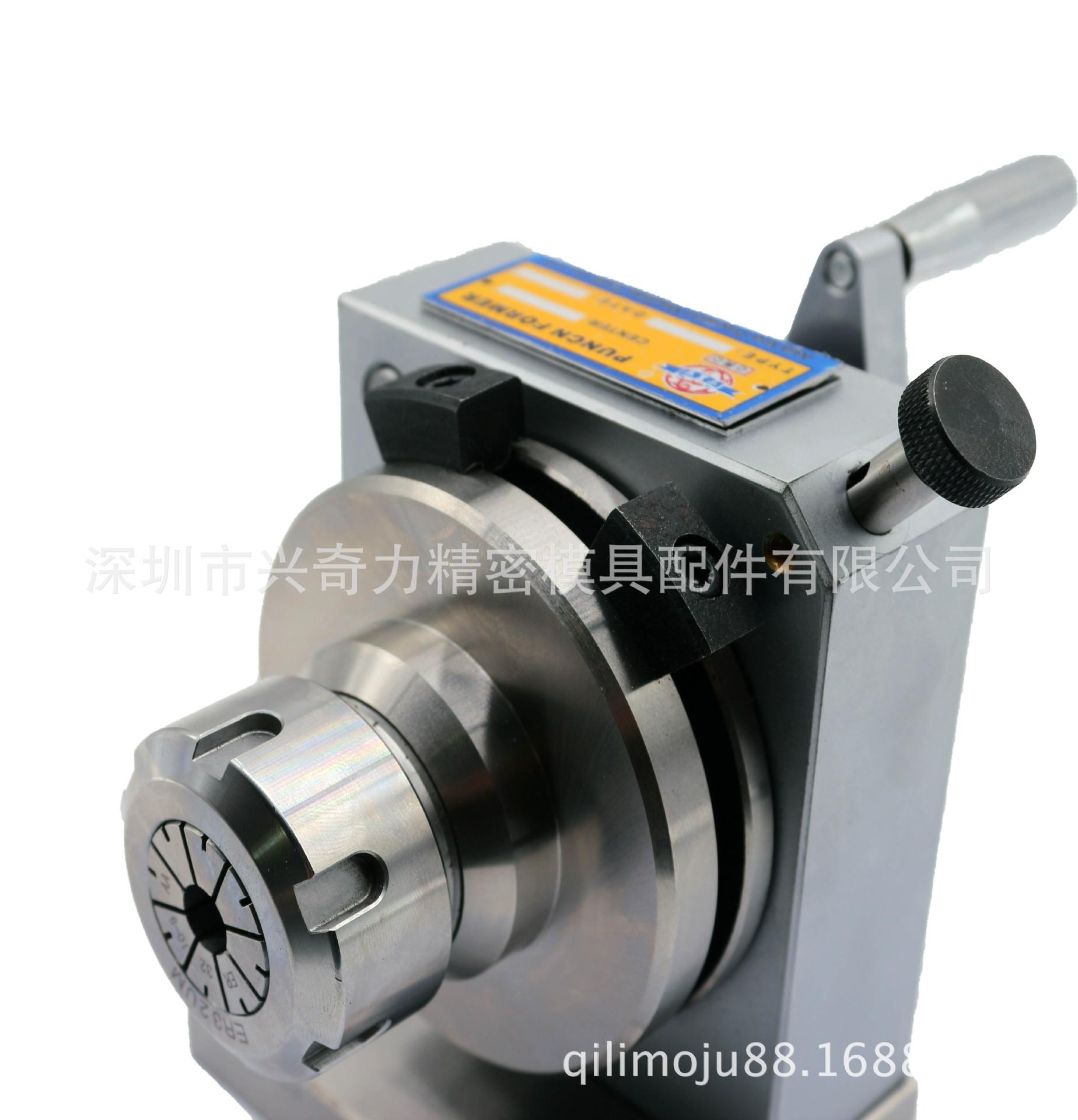

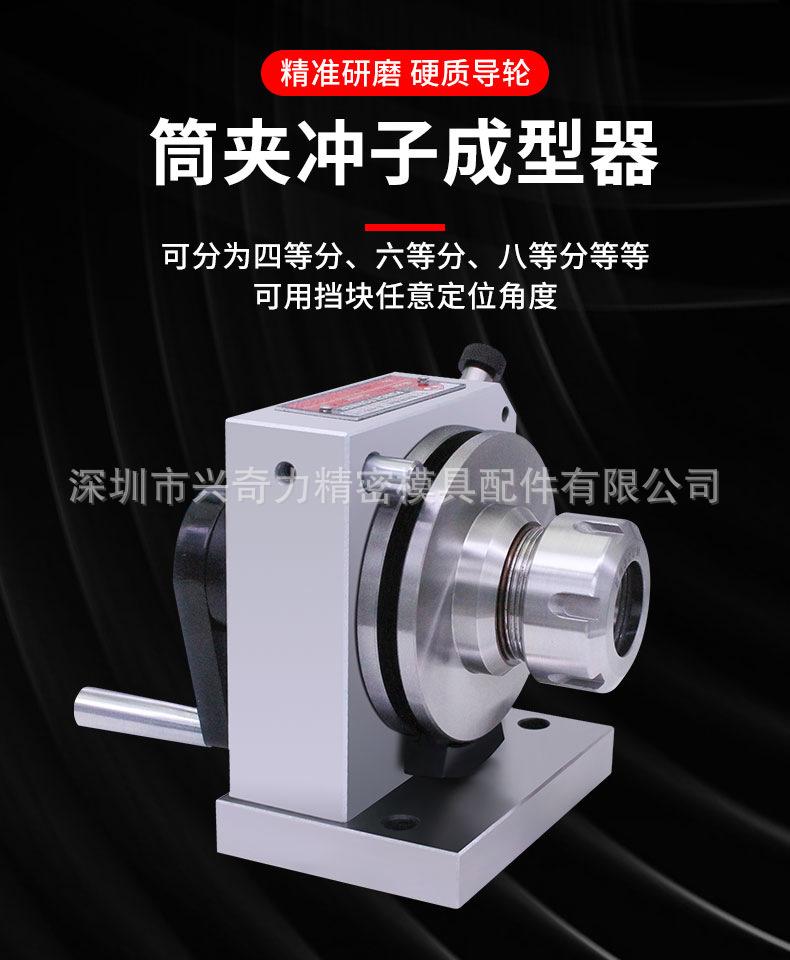

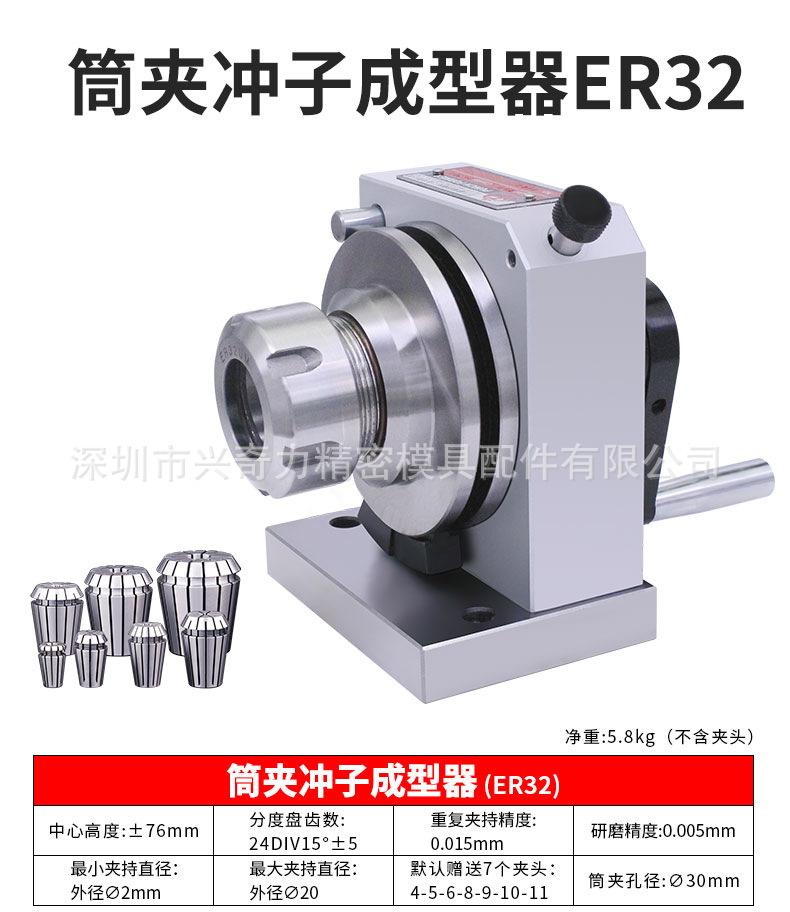

3. Formadora de punzones con pinza PFD: Viene con pinzas ER 4.0, 6.0, 8.0, 10.0, 12.0, 16.0, 20.0, 7 en total, rango de extensión y retracción de la pinza 1MM. Se puede usar sin centrar. Diseñada con funciones de ajuste horizontal y de concentricidad, los usuarios pueden ajustar hasta dentro de 0.005. Para sujetar menos de 4MM, se debe usar una pinza ER16 de vástago recto, diámetro exterior 20, diámetro interior mínimo de sujeción 2MM. Dividida en 24 partes iguales, indexación 15 grados más o menos 5"

4. El rectificador de perfiles de tres mordazas es fácil de sujetar la pieza de trabajo, fácil de desmontar y conveniente y rápido de usar. Debido a la tolerancia acumulativa del mandril de tres mordazas, habrá diferencias al sujetar piezas de trabajo de diferentes tamaños. Está diseñado con funciones de ajuste horizontal y de concentricidad, y los usuarios pueden ajustarlos por sí mismos.
Especificaciones Altura del centro: 80mm Dividido en 24 partes iguales, graduación, 15 grados más o menos 10
Material principal: SKS3 Dureza: HRC60-62
El diámetro máximo de la pieza por la que puede pasar el cuerpo de tres garras es de 16 mm
Rango de sujeción de tres garras: garra positiva 1-36mm
Rango de sujeción de tres garras: garra negativa 1-82 mm
Accesorios estándar: 1 manija de tres mordazas 1 juego de mordazas negativas de tres mordazas 1 juego de llaves hexagonales de 3, 4 mm × 1 juego Instrucciones de operación
