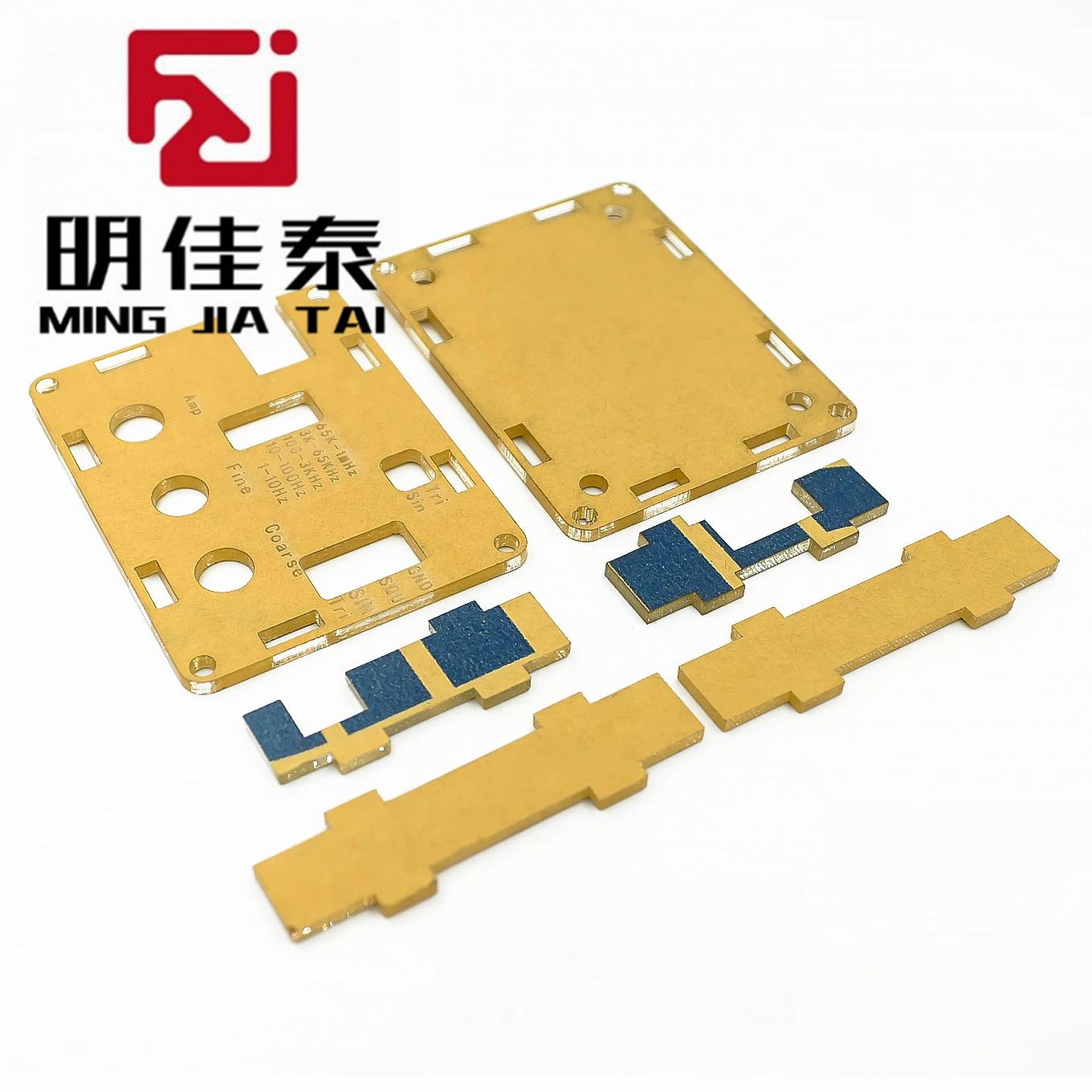

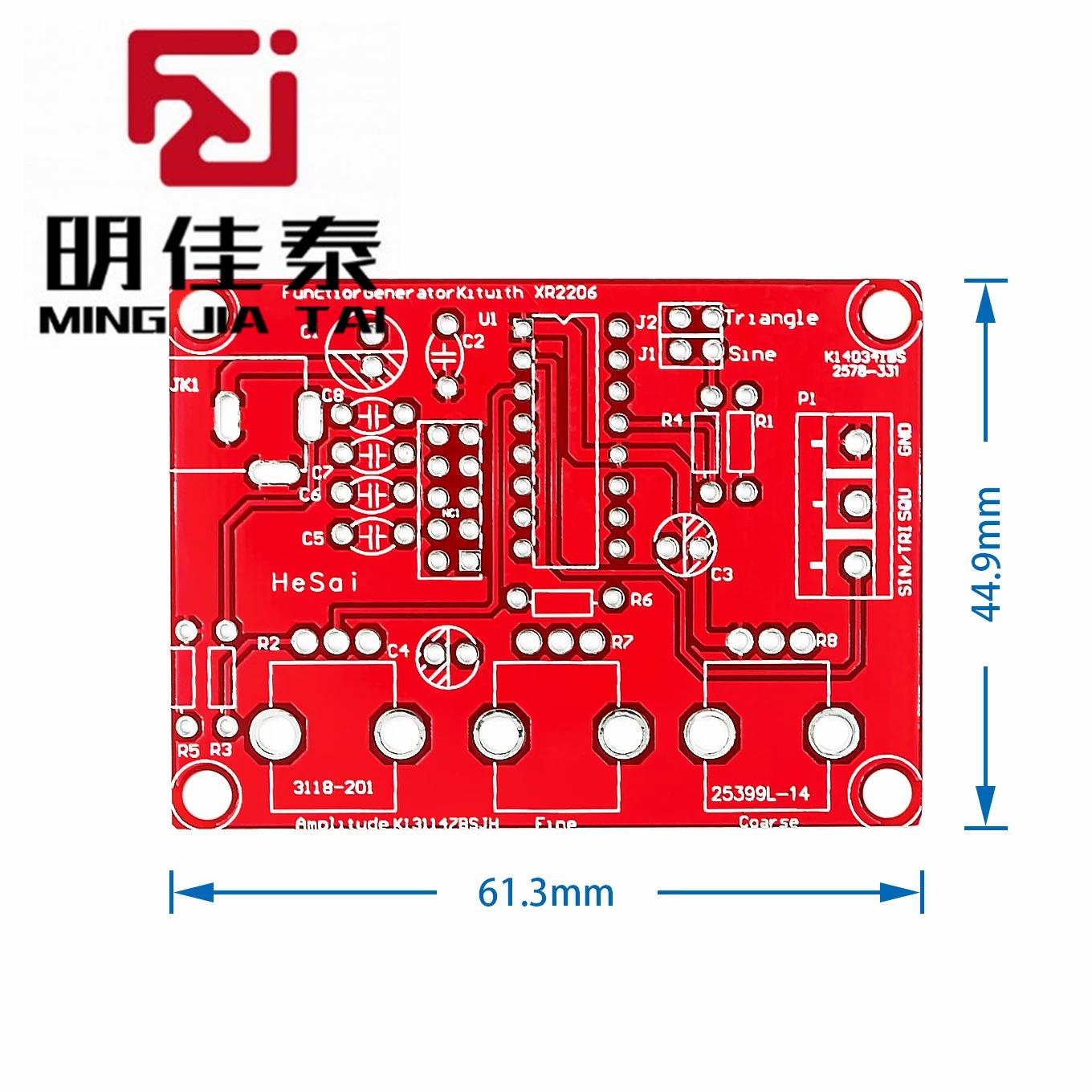

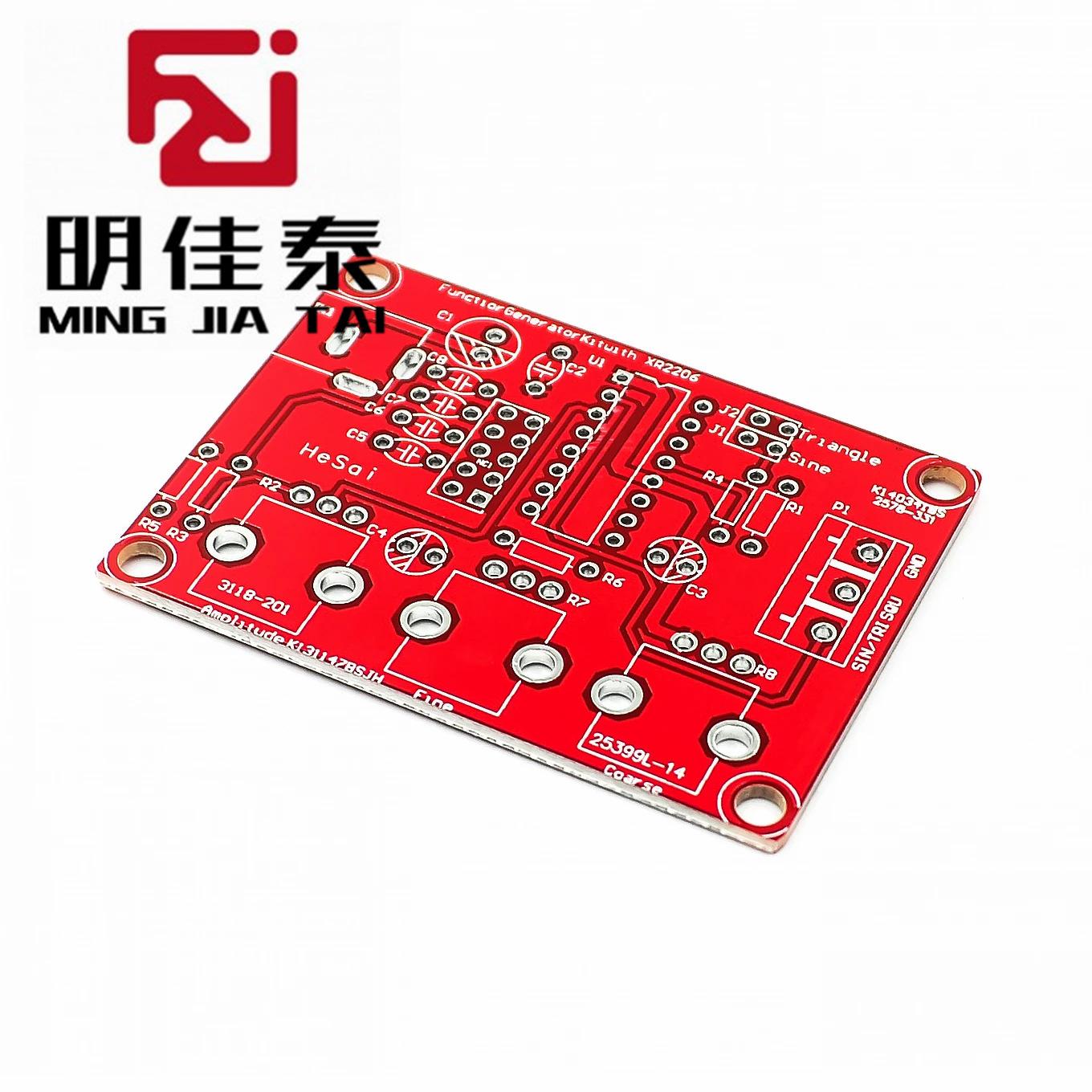

Gerador de sinal de alta precisão XR2206 peças DIY com gerador de função Shell 2206CP

Pode gerar onda senoidal, onda triangular, onda quadrada

A frequência pode ser de 1HZ a 1MHZ

Frequência e amplitude são ajustáveis;

Resolução de precisão de cinco dígitos;

O ajuste de frequência possui ajuste grosso e ajuste fino;

Ampla faixa de fornecimento de energia,Fonte de alimentação externa disponível9-12 Vou9VBateria;

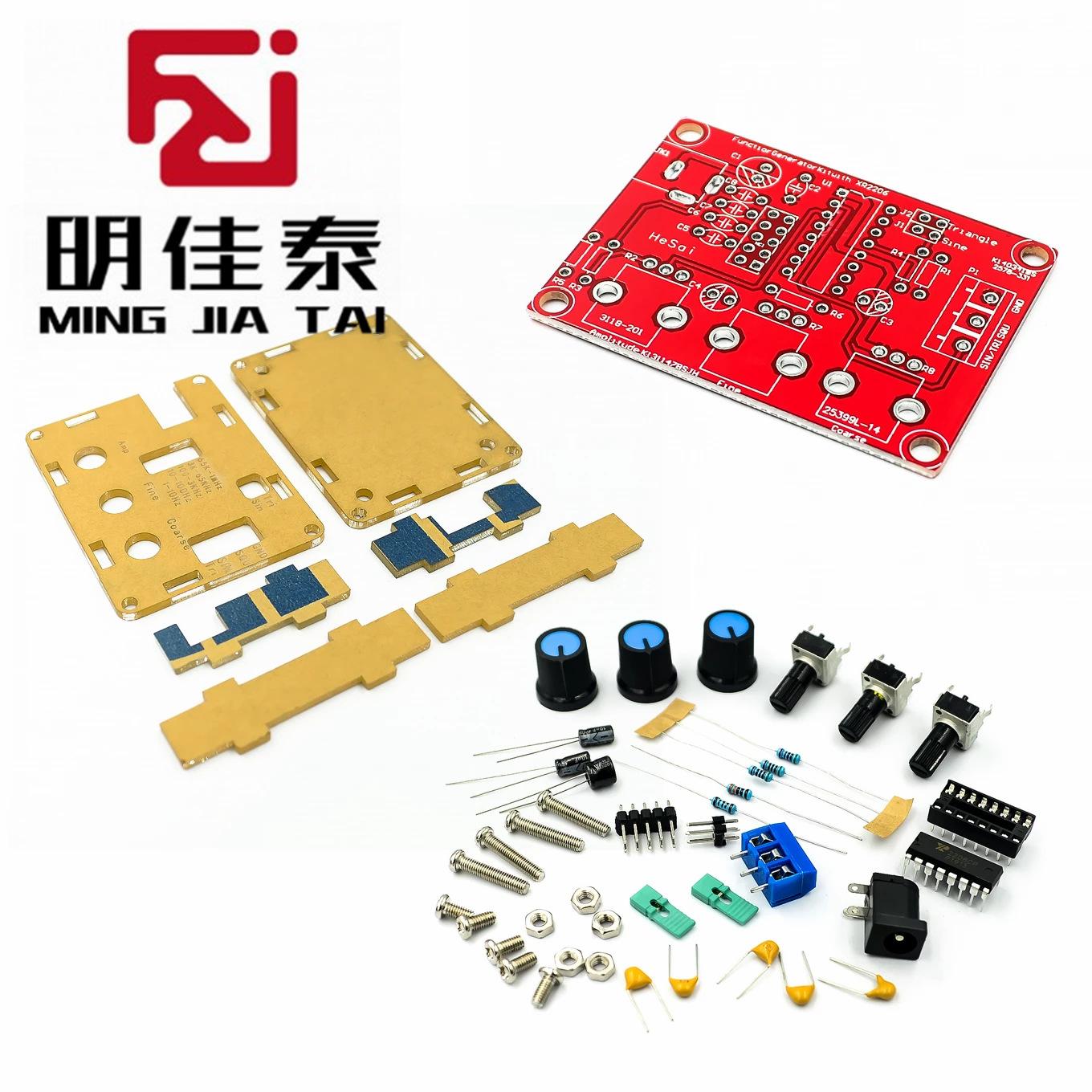

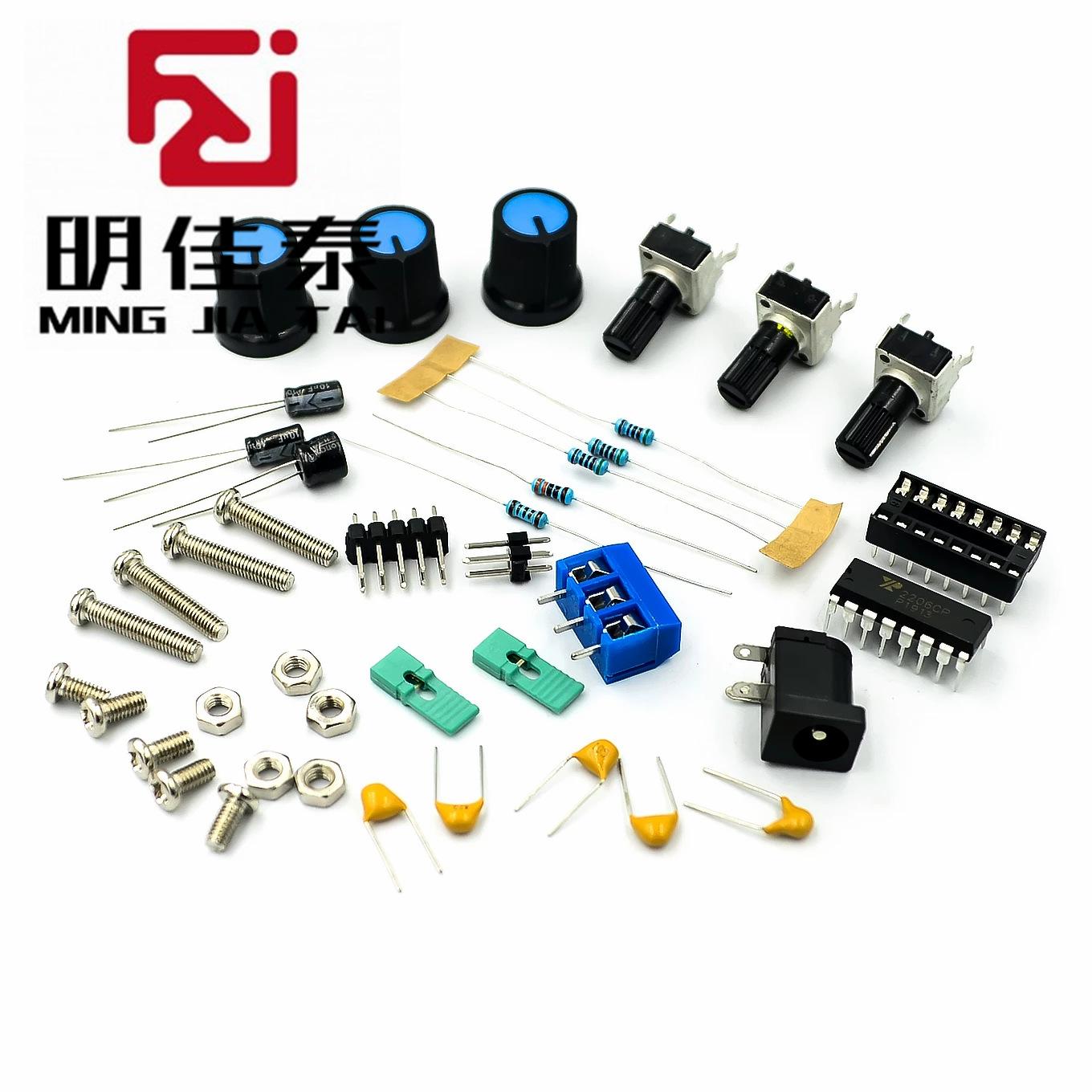

Todos os componentes de inserção direta,Pequeno número de componentes, instalação e depuração simples.

parâmetro:Especificações técnicas:

Alimentação de tensão: entrada 9 -12v DC
Formas de onda: quadrada, senoidal e triangular
Impedância: 600 ohms + 10%
Frequência: 1hz - 1 MHz
onda senoidal
Amplitude: 0 -3v em entrada de 9v dc
Distorção: Menos de 1% (1.100 pessoas)
Planicidade: + 0,05 dB ± 1 Hz - 100 kHz
Onda quadrada
Amplitude: 8v (sem carga) na entrada de 9v DC
Tempo de subida: menos de 50 ns (1000-10000)
Tempo de queda: menos de 30 ns (1000-10000)
Simetria: Menos de 5% (1 em 1000)
Onda triangular
Amplitude: 0 -3v em entrada de 9v dc
Linearidade: Menos de 1% (até 100 khz) 10ma
