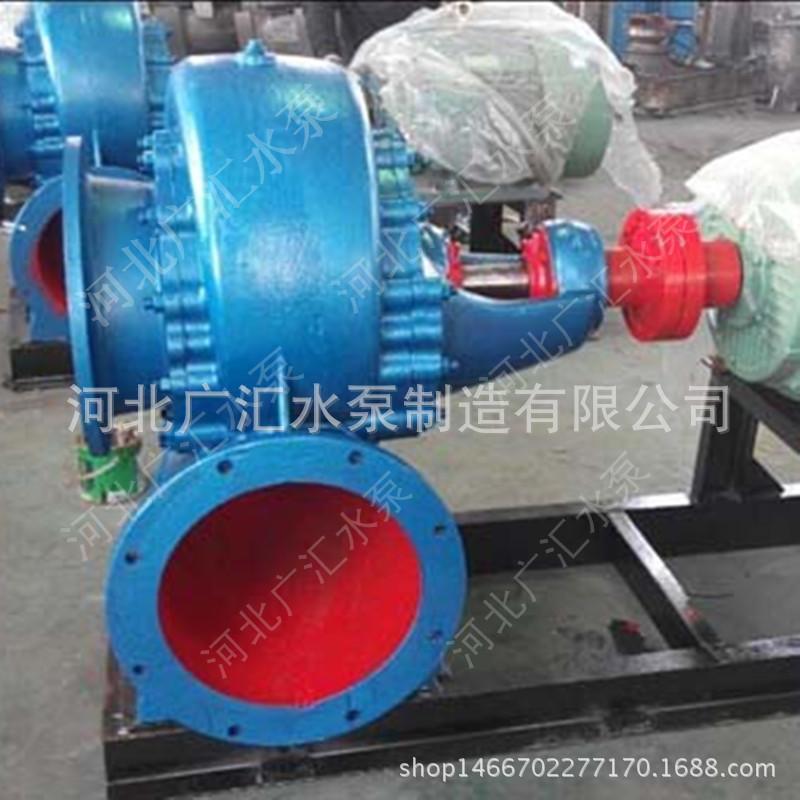

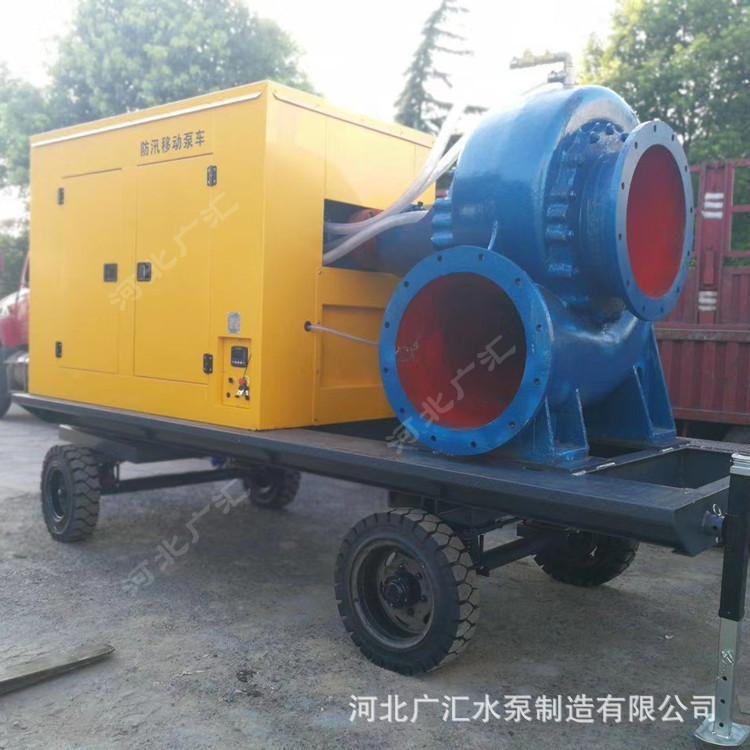

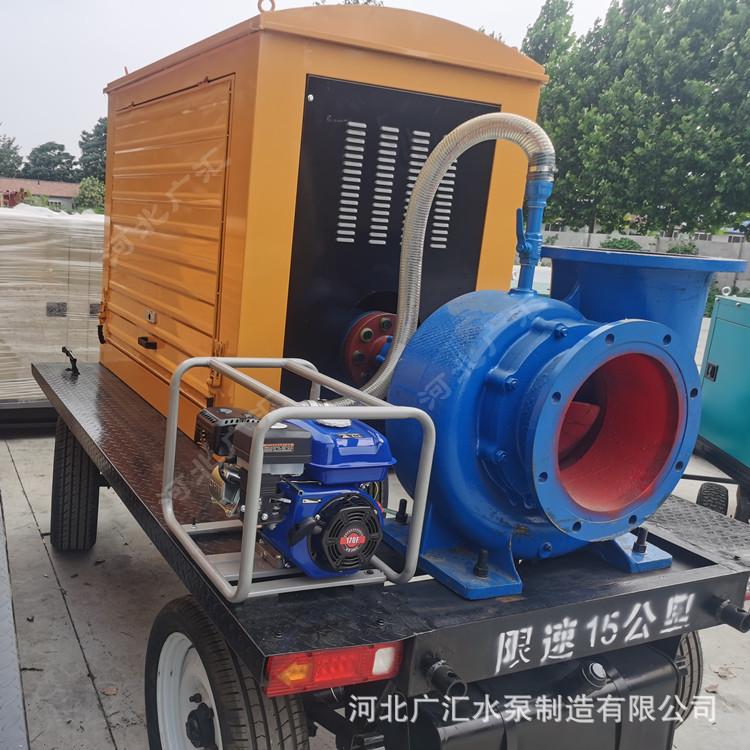

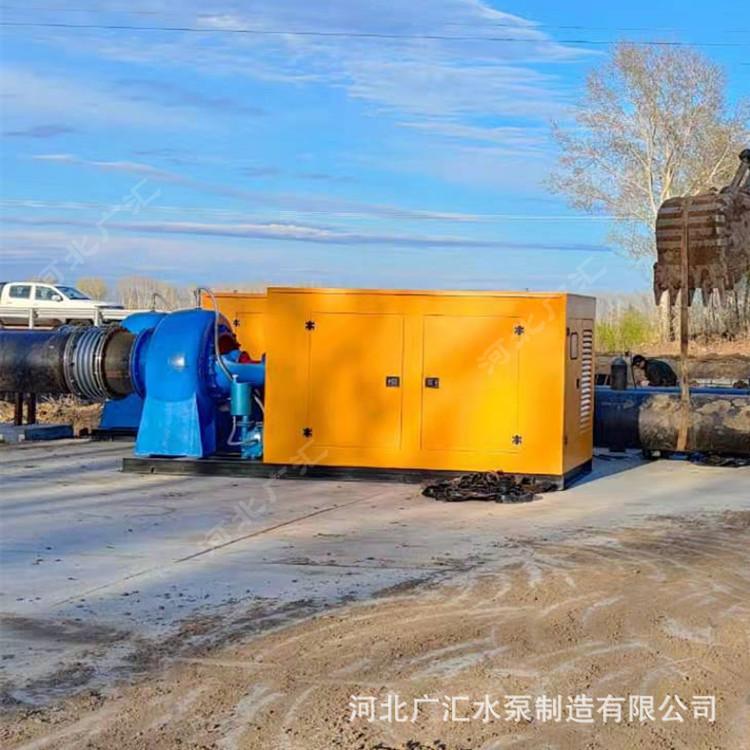

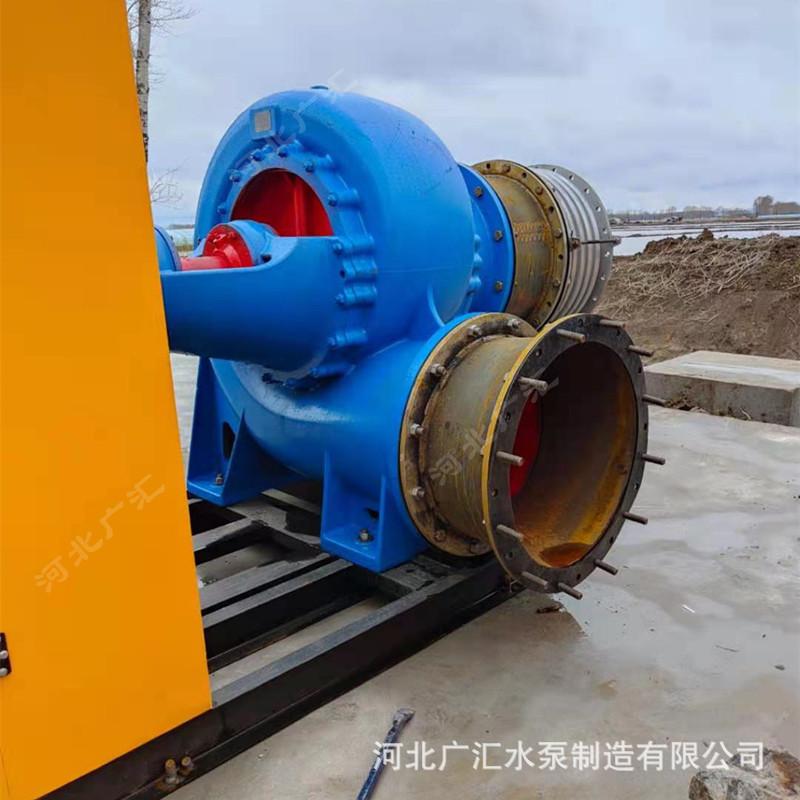

Bomba de Fluxo Misto Horizontal de 6 Polegadas 8 Polegadas 10 Polegadas 12 Polegadas Irrigação de Terrenos Agrícolas Bomba de Água com Motor Diesel Bomba de Irrigação de Grande Vazão

 1. Aplicação:

As bombas de fluxo misto da série HW (HBC) são bombas de fluxo misto de voluta de sucção única de estágio único horizontal com calibres de 100, 150, 200, 250, 300, 350, 400, 500, 600, 650, 700, 800, vazões de 60 a 9000 m3/h e elevações de 3 a 20 metros. Todos os produtos da série têm estruturas de abertura frontal e traseira, e a tubulação não precisa ser desmontada durante a manutenção. Esta é uma grande melhoria na estrutura das bombas de fluxo misto produzidas por nossa empresa, o que facilita muito a manutenção e o reparo do usuário. A entrada de água da bomba d'água é horizontal, e a saída de água tem duas formas para escolher: saída vertical (saída superior) e saída horizontal (saída inferior). O método de instalação desta série de bombas é geralmente a instalação de sucção horizontal, e também há instalação semi-queda inclinada. Os usuários podem escolher de acordo com os requisitos de design, mudanças locais no nível da água e hábitos de uso. É adequado para transportar água limpa ou outros líquidos com propriedades físicas e químicas semelhantes às da água. A temperatura do líquido transportado não deve ser superior a 50℃. É amplamente utilizado em várias ocasiões, como irrigação e drenagem de terras agrícolas, indústria e abastecimento e drenagem de água urbana.

2. Recursos:

Estrutura simples, uso confiável, fácil montagem e desmontagem, tamanho pequeno, peso leve, grande vazão e alta eficiência.

3. Modo de transmissão:

Existem dois tipos: acionamento direto e acionamento por correia. As máquinas de força comumente usadas são motores elétricos e motores a diesel. Ao fazer o pedido, o modelo (potência, velocidade) da máquina de força deve ser indicado para determinar as especificações da polia ou acoplamento.

4. Direção da bomba de água:

Visto da entrada da bomba, o impulsor gira no sentido anti-horário.

5. Descrição do modelo: Tomemos como exemplo o 300HW-7S:

300--Diâmetro da bomba, diâmetro de saída. Unidade: mm

HW--Bomba de fluxo misto de voluta horizontal.

7--Cabeça de design. Unidade: metro

S--Forma estrutural (estrutura de abertura das portas dianteiras e traseiras).

6. Adoção de padrões

As bombas HW-S são projetadas, fabricadas e inspecionadas de acordo com os padrões GB/T13008 e JB/T6667.

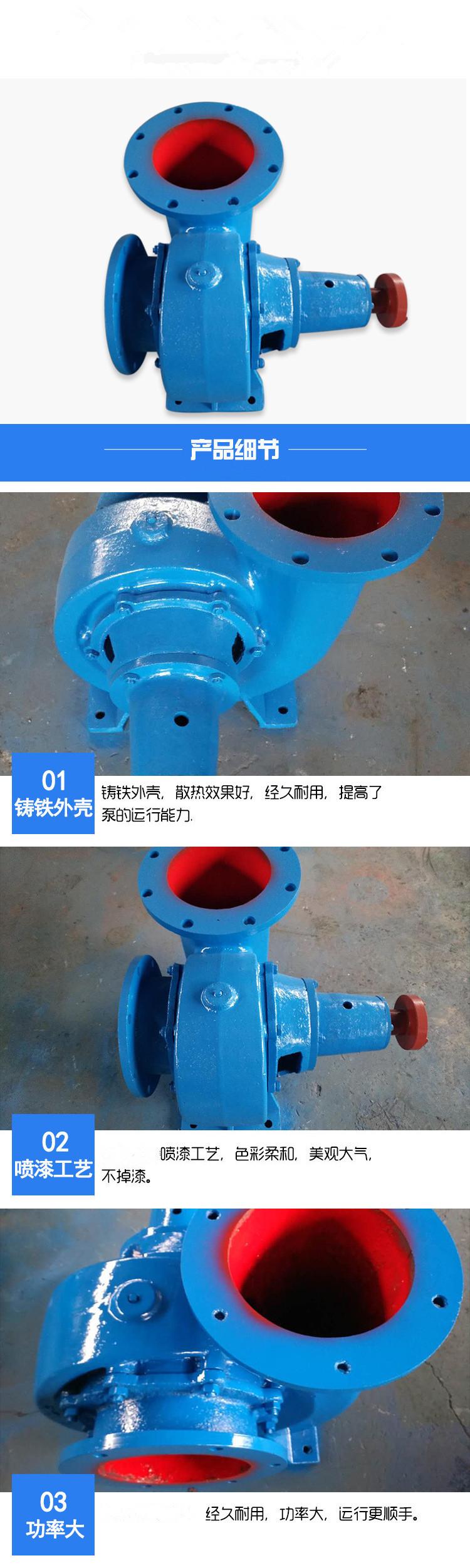

2. Estrutura e uso

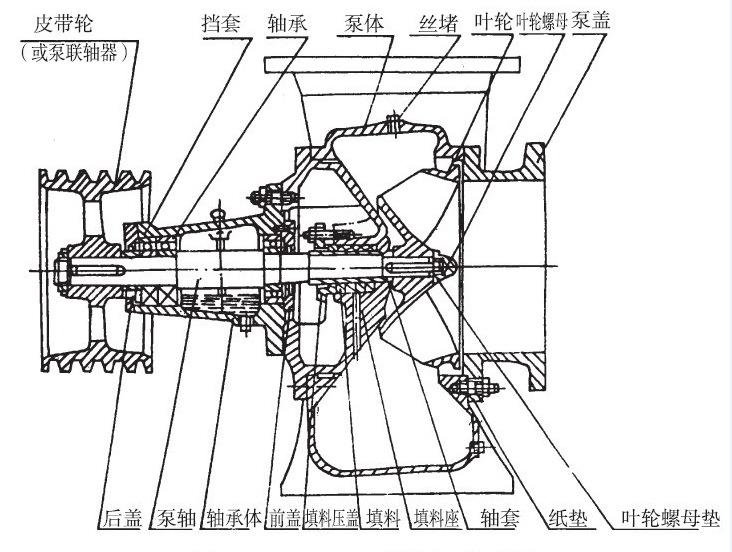

1. A bomba de fluxo misto HW-S é composta principalmente de tampa da bomba, impulsor, corpo da bomba, eixo da bomba, luva do eixo, assento de enchimento e corpo do mancal (estrutura do mancal) e outras peças principais, e adota a estrutura das portas dianteiras e traseiras.

2. A tampa da bomba é conectada ao corpo da bomba e ao tubo de entrada de água, respectivamente. Deve haver uma folga apropriada entre o plano da tampa da bomba e o plano do impulsor. Se a folga for muito pequena, o atrito é fácil de ocorrer; se a folga for muito grande, uma grande quantidade de água pressurizada no corpo da bomba fluirá de volta, reduzindo a eficiência da bomba. A folga adequada real é de 0,3-0,7 mm (medida empurrando o eixo da bomba para a extremidade de entrada da bomba), e a folga pode ser ajustada aumentando ou diminuindo a espessura da almofada de papel.

3. O dispositivo de vedação do eixo usa uma estrutura de vedação de embalagem. Sua função é evitar que o ar seja sugado para dentro da bomba e evitar que o excesso de água flua para fora da bomba ao longo do eixo.

4. A luva do eixo é usada para proteger o eixo da bomba e pode ser substituída a tempo após o desgaste.

5. O eixo da bomba é suportado por um rolamento de esferas radial de uma única carreira. O rolamento pode ser lubrificado com óleo lubrificante, e a quantidade de óleo deve ser controlada entre as marcações na haste do medidor de óleo. A graxa também pode ser usada para lubrificação - ela pode ser adicionada ao montar a bomba de água e reabastecida desmontando a tampa frontal e a tampa traseira durante o uso.

6. Os orifícios dos parafusos na extremidade superior do corpo da bomba são usados para adicionar água ou conectar uma bomba de vácuo para puxar ar e água, e os orifícios dos parafusos na extremidade inferior são usados para drenar a água.

7. Para expandir a faixa de uso da bomba e atender aos diferentes requisitos dos usuários, impulsores com diferentes desempenhos podem ser substituídos.

3. Conversão dos principais parâmetros técnicos

1. Mudança no desempenho da bomba:

(1) Alterar a velocidade da bomba pode alterar o desempenho da bomba e expandir sua faixa de uso.

(2) Métodos para alterar a velocidade: alterar o diâmetro externo da polia ou alterar a relação de transmissão do redutor, ou selecionar uma máquina de potência com uma velocidade diferente.

(3) Após a mudança de velocidade da bomba, a relação de mudança entre sua vazão (Q), altura manométrica (H) e potência (N) é mostrada na seguinte fórmula:

Q1=Q*n1/n H1=H*(n1/n)2 N1=N*(n1/n)3

Onde: Q1, H1, N representam a vazão, altura manométrica e potência após as mudanças de velocidade.

Q, H e N representam a vazão, a altura manométrica e a potência na velocidade especificada, respectivamente.

(4) Quando a velocidade da bomba aumenta, o consumo de energia aumenta, o vácuo de sucção diminui e a vida útil é encurtada. Aumentar excessivamente a velocidade pode causar outros acidentes, por isso deve ser usado com cautela.

(5) Quando a velocidade da bomba é muito baixa, a eficiência da bomba é baixa. Portanto, a bomba deve ser mantida longe de funcionar em uma velocidade muito baixa. Os usuários devem selecionar a bomba de acordo com a curva de desempenho.
