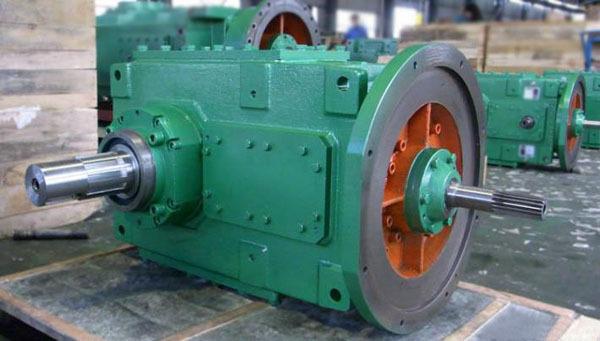

Estrutura do redutor da máquina raspadora Redutor simples da máquina raspadora Local de uso do redutor

Aplicável ao redutor transportador raspador tipo SGB-630/150C, SGB-630/75, SGB-630/150 é usado principalmente para a face de trabalho de mineração geral de veios de carvão finos suavemente inclinados, transportando carvão na calha intermediária do transportador, e pode ser equipado com máquina de mineração de carvão de tambor único MLQ1-80, DY-150, máquina de mineração de carvão de tambor único MLD1-170, o suporte da face de trabalho pode ser um único suporte hidráulico (dividido em dois tipos de injeção interna e injeção externa) ou metal coluna, viga superior de metal. A calha pode ser equipada com uma máquina de transferência de ponte, uma correia transportadora telescópica e um transportador raspador.
Os redutores são geralmente usados ​​para equipamentos de transmissão de baixa velocidade e alto torque. O objetivo da desaceleração é alcançado passando a potência de um motor elétrico, motor de combustão interna ou outra operação de alta velocidade através de uma engrenagem com um pequeno número de dentes no eixo de entrada do redutor e engrenando com uma engrenagem grande no eixo de saída . Comum O redutor também terá vários pares de engrenagens com o mesmo princípio para atingir o efeito de redução ideal. A relação entre o número de dentes das engrenagens grandes e pequenas é a relação de transmissão.
1. A velocidade do eixo de alta velocidade do redutor geralmente não é superior a 1.500 r/min, e a velocidade periférica da engrenagem não é superior a 10 m/s;
2. A temperatura ambiente usada pelo redutor é de -40℃─45℃. Quando a temperatura ambiente estiver abaixo de 0 ℃ na partida, o óleo lubrificante deve ser pré-aquecido. Quando a temperatura ambiente for superior a 45°C, devem ser tomadas medidas de resfriamento do redutor;
3. O redutor é adequado para operação contínua e direta e reversa;
4、O ambiente de trabalho é não corrosivo e não explosivo.
Visão geral do redutor para máquina raspadora
Categoria: Redutor
Tipo de mecanismo de instalação: horizontal
Modelo: tipo 40T.
Tipo de redutor de transportador raspador
O redutor é uma máquina relativamente precisa e tem como objetivo reduzir a velocidade e aumentar o torque. Ele vem em vários tipos, com modelos diferentes, e tipos diferentes têm usos diferentes. Existem muitos tipos de redutores. De acordo com o tipo de transmissão, podem ser divididos em redutores, redutores sem-fim e redutores planetários; de acordo com o número de estágios de transmissão, podem ser divididos em redutores monoestágio e multiestágio; de acordo com o formato da engrenagem, eles podem ser divididos em redutor de engrenagem cilíndrica, redutor de engrenagem cônica e redutor de engrenagem cilíndrica cônica; de acordo com o layout da transmissão, pode ser dividido em tipo de expansão, tipo de fluxo dividido e redutor do tipo coaxial. O redutor raspador é um redutor especial produzido para a indústria do carvão. Possui características de alta confiabilidade, grande capacidade de carga e forte segurança. A potência é de 7,5 kW a 525 kW e a faixa de relação de velocidade é de 16 a 45.
O redutor raspador é uma estrutura de redução de engrenagem planetária cilíndrica cônica. O primeiro estágio é uma transmissão por engrenagem cônica em espiral, o estágio intermediário é uma transmissão por engrenagem cilíndrica e o estágio de saída é uma transmissão por engrenagem planetária. É usado principalmente como componente de transmissão para transportadores de mineração e também pode ser usado em outras indústrias de máquinas.
