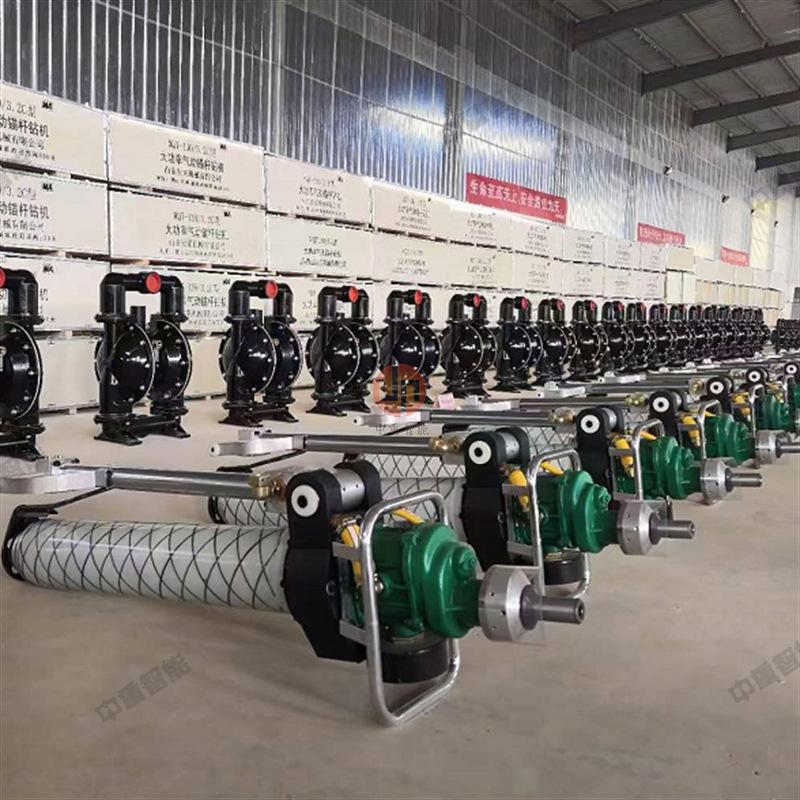

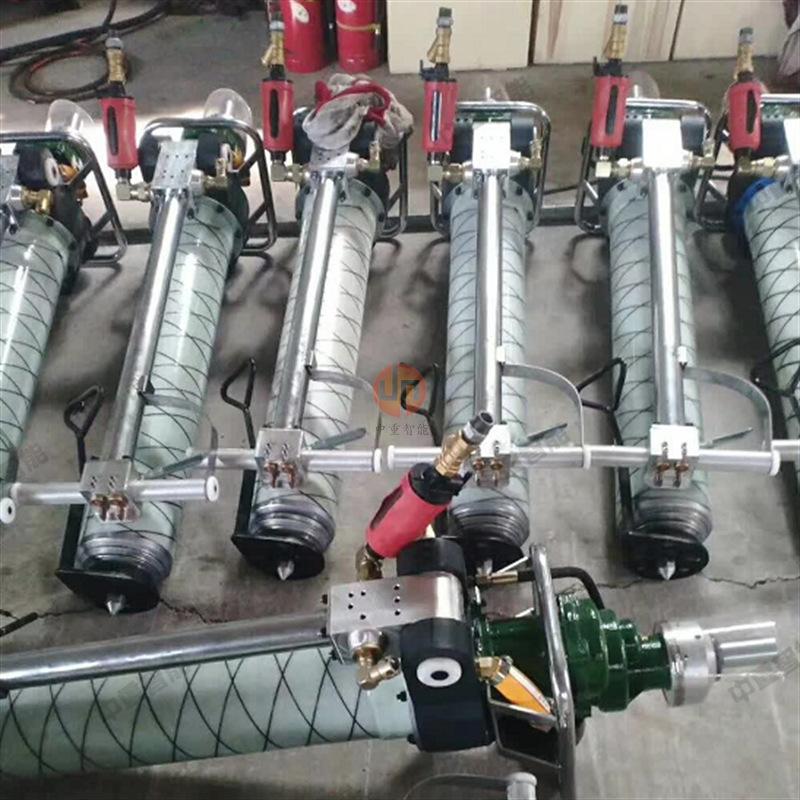

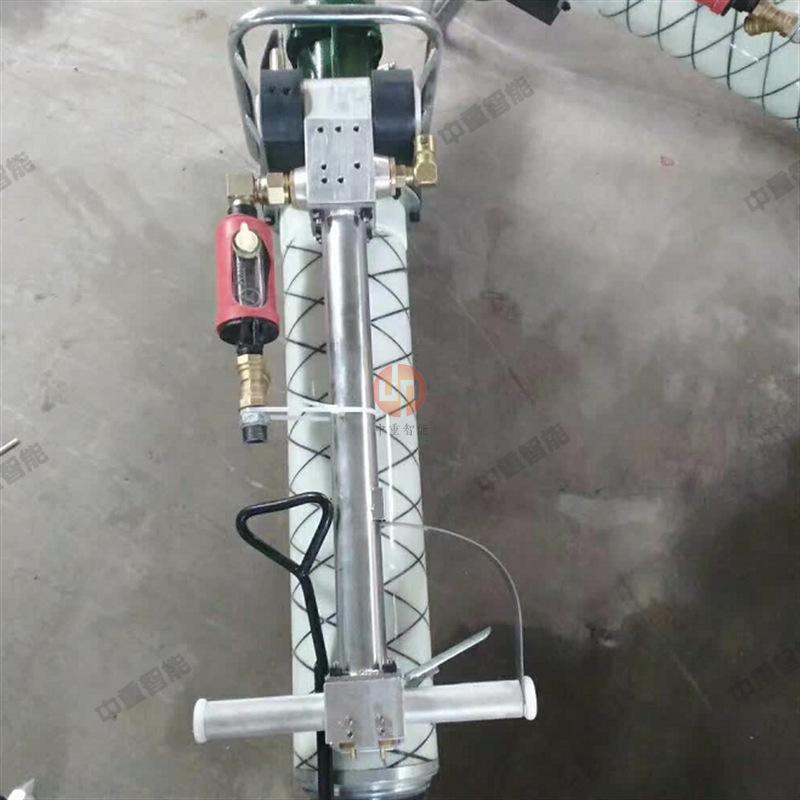

Máquina de perfuração pneumática da âncora do pé da mina MQTB-130/3.2 Máquina de perfuração pneumática da âncora do pé

Âmbito de aplicação
O equipamento de perfuração de âncora de estabilizador pneumático MQTB-130/3.2 é adequado para operações de suporte de âncora (cabo) em túneis com coeficiente de dureza de rocha f≤8. Ele pode não apenas perfurar furos de âncora (cabo), mas também misturar e instalar âncoras revestidas de resina. Ele resolve efetivamente o problema de dificuldade em perfurar furos de âncora em locais altos em túneis e reduz a intensidade de trabalho.
Características
Tamanho pequeno, peso leve, operação simples e manutenção conveniente.
O motor pneumático com engrenagem possui grande torque, velocidade rápida, operação estável e alta confiabilidade.
O novo design da perna de ar em fibra de vidro para aviação possui alta resistência ao desgaste, segurança e à prova de explosão, além de longa vida útil.
O diâmetro telescópico é ampliado, aumentando a propulsão.
Os principais parâmetros
Parâmetros básicos de desempenho das unidades do projeto
Pressão de trabalho MPa 0,4 0,5 0,63
Torque nominal Nm 110 130 150
Velocidade nominal r/min 240 260 280
Potência máxima de saída kW 2,8 3,2 3,6
Velocidade sem carga r/min 700 750 800
Torque de partida Nm 135 170 210
Torque de parada Nm 150 180 220
Torque de carga máxima Nm 125 160 200
Consumo de gás m3/min 3,2 4
Ruído dB(A) ≤93 ≤95 ≤98
Altura máxima de toda a máquina: mm 3140+50
Altura mínima de toda a máquina: mm 1180+50
Velocidade de propulsão sem carga mm/s 300
Dimensões (comprimento x largura x altura) mm 1 500x400x380
Peso da máquina kg
Tamanho da conexão da cauda da broca mm S=19,22
Diâmetro de perfuração mm 27~36
Pressão da água de lavagem MPa 0,6-1,2
