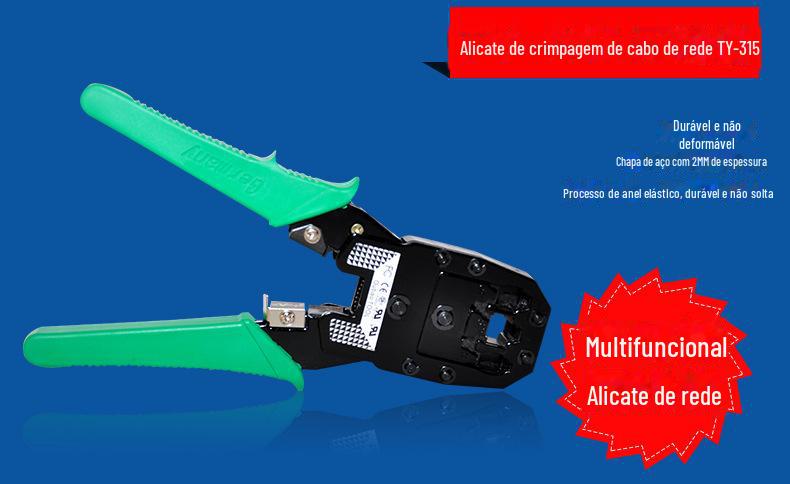

Alicate de rede três em um alicate de crimpagem de rede telefônica alicate de rede três em um ferramenta alicate de rede alicate de decapar

A fábrica pode fornecer serviços OEM e OEM, e os alicates de cabo de rede podem ser personalizados com marcas. Há muitos estilos para escolher, bem-vindo para perguntar.

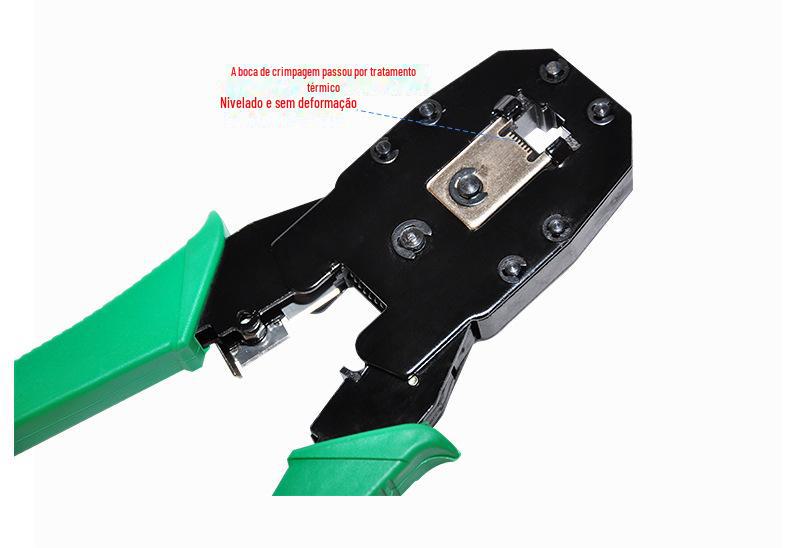

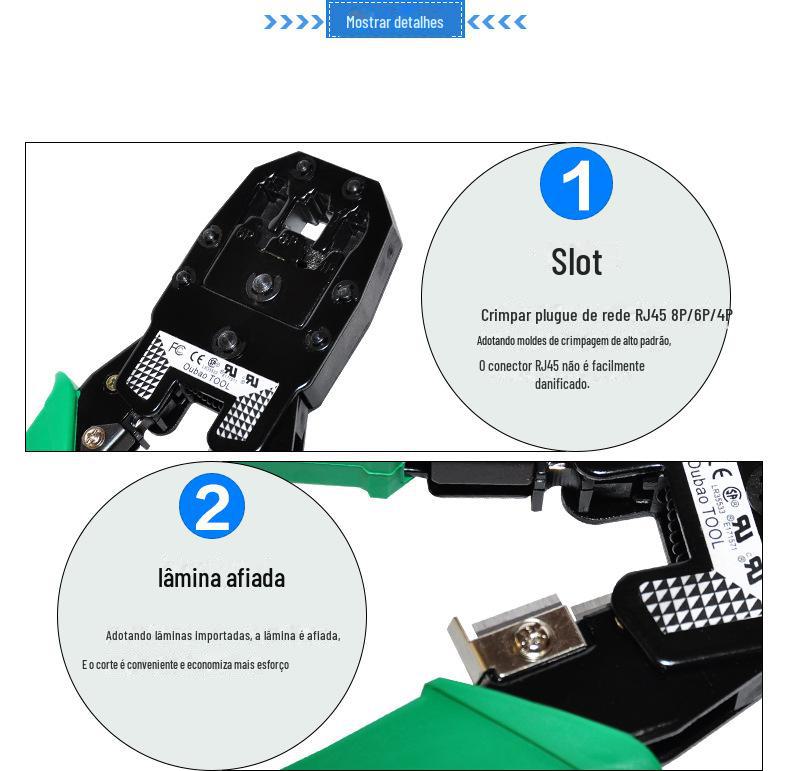

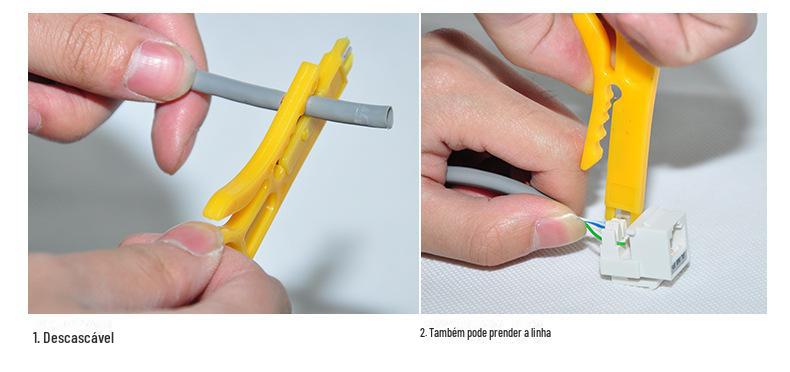

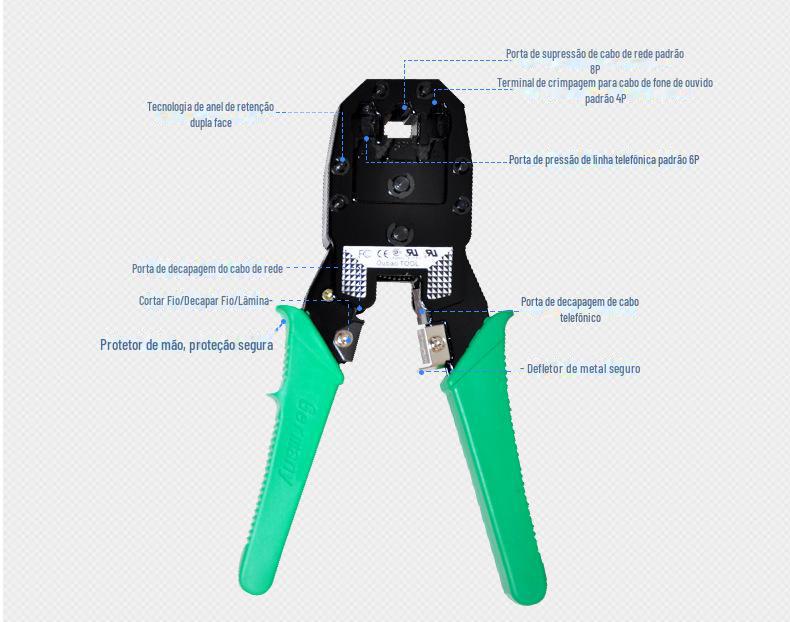

Esta ferramenta integra todas as funções do alicate de cabo de rede e pode facilmente cortar, crimpá-lo, decapar, etc.

Método de conexão padrão para cabos de par trançado

Cabos de par trançado são geralmente usados para fiação de rede estrela. Cada cabo de par trançado conecta vários dispositivos de rede por meio de conectores RJ-45 (comumente conhecidos como plugues de cristal) instalados em ambas as extremidades. O método de conexão padrão de cabos de par trançado não é estipulado arbitrariamente. O objetivo é garantir a simetria do layout do conector do cabo, para que a interferência entre os cabos no conector possa ser compensada.

O cabo de categoria 5e é o cabo de rede mais comumente usado para cabeamento de rede e é dividido em tipos blindados e não blindados. Se for usado ao ar livre, os cabos blindados são melhores. Os cabos de categoria 5 não blindados são geralmente suficientes para uso interno. Como não há camada de blindagem, o cabo será relativamente macio, mas o método de conexão é o mesmo. Os cabos de categoria 5e gerais têm quatro pares de fios finos trançados juntos e marcados com cores diferentes.

Há duas maneiras de conectar cabos de par trançado: padrão EIA/TIA 568B e padrão EIA/TIA 568A.
Coloque a cauda da cabeça do cristal para baixo (lado plano para cima) e ajuste-os da esquerda para a direita como 1 2 3 4 5 6 7 8. A seguir está a distribuição de cada linha de porta.
Sequência de linha T568A
1 2 3 4 5 6 7 8
Verde, branco, verde, laranja, branco, azul, azul, branco, laranja, marrom, branco, marrom

Sequência de linha T568B
1 2 3 4 5 6 7 8
Laranja, branco, laranja, verde, branco, azul, azul, branco, verde, marrom, branco, marrom

A fiação de rede usa um método de fiação, mas a conexão de rede com plugues RJ-45 em ambas as extremidades é universal na rede, seja o método de terminação A ou o método de terminação B. A ordem do par trançado corresponde ao número do pino da cabeça RJ45. O cabo de rede Ethernet de 10 M usa fios de núcleo numerados 1, 2, 3 e 6 para transmitir dados, e o cabo de rede Ethernet de 100 M usa fios de núcleo numerados 4, 5, 7 e 8 para transmitir dados. Por que usamos 4 pares (8 fios de núcleo) de par trançado agora? Isso é principalmente para se adaptar a uma gama mais ampla de usos. Sem alterar a infraestrutura, ele pode atender aos requisitos de fiação de vários dispositivos de usuário. Por exemplo, podemos usar um par de fios trançados ao mesmo tempo para realizar a comunicação de voz.
