Fornecimento de fábrica em estoque fornecimento interruptor fotoelétrico de reflexão difusa E3F-DS10C4 interruptor de proximidade fotoelétrico cilíndrico

Os preços dos produtos vendidos em nossa loja não incluem impostos. Você precisa entrar em contato com o atendimento ao cliente para faturamento! !





modelo:E3F-DS10C4

Atributos e parâmetros do produto

um.Propriedades do interruptor fotoelétrico

Interruptor fotoelétrico (sensor fotoelétrico) é a abreviatura de interruptor de proximidade fotoelétrico. Utiliza o bloqueio ou reflexão do feixe de luz pelo objeto detectado, e o circuito síncrono seleciona o circuito para detectar a presença ou ausência do objeto. Os objetos não estão limitados a metais e todos os objetos que podem refletir luz podem ser detectados. A chave fotoelétrica converte a corrente de entrada em um sinal de luz no transmissor e o receptor detecta o objeto alvo com base na intensidade ou presença da luz recebida. A maioria dos interruptores fotoelétricos usa ondas de luz infravermelha com comprimento de onda próximo à luz visível.

A chave fotoelétrica é composta por três partes: o transmissor, o receptor e o circuito de detecção. O transmissor aponta para o alvo e emite um feixe de luz, que geralmente vem de uma fonte de luz semicondutora, como um diodo emissor de luz (LED).LIDERADO), diodos laser e diodos emissores de infravermelho. O feixe de luz é emitido continuamente ou a largura do pulso é alterada. A intensidade de radiação do feixe de luz modulado por pulso é selecionada muitas vezes durante a emissão e segue diretamente em direção ao alvo. O receptor é composto por um fotodiodo ou fototransistor e uma fotocélula. Na frente do receptor são instalados elementos ópticos como lentes e aberturas. Atrás dele está um circuito de detecção, que pode filtrar sinais efetivos e aplicar o sinal. Além disso, os elementos estruturais da chave fotoelétrica também incluem uma placa transmissora e uma fibra óptica. O refletor triangular é um dispositivo de transmissão robusto. É composto de materiais reflexivos piramidais triangulares muito pequenos, que podem permitir que o feixe de luz retorne com precisão do refletor e tem significado prático. Pode ser colocado no eixo óptico.0chegar25O ângulo de emissão é alterado dentro de uma certa faixa, de modo que o feixe de luz é quase emitido por uma linha de emissão e, após reflexão, retorna dessa linha refletida.

Os interruptores fotoelétricos geralmente têm boas características de histerese, portanto, mesmo que o objeto detectado trema dentro de uma pequena faixa, isso não afetará o estado de saída do driver, mantendo-o em uma área de trabalho estável. Ao mesmo tempo, o sistema de autodiagnóstico também pode exibir o estado de recepção de luz e a área de trabalho estável para monitorar a operação do interruptor fotoelétrico a qualquer momento.



2. Características do interruptor fotoelétrico

(1）Tem a função de indicação de área de trabalho estável de autodiagnóstico, que pode informar prontamente se o status de trabalho é confiável;
(2) Os interruptores fotoelétricos de feixe direto, refletivos e refletivos de espelho têm a função de evitar interferência mútua e são fáceis de instalar;
(3)certoESO terminal de controle de sincronização externa (diagnóstico externo) pode ser configurado para pré-verificar se a chave fotoelétrica está funcionando corretamente antes da operação. Ele também pode aceitar instruções de interrupção ou detecção de um computador ou controlador programável a qualquer momento. A combinação apropriada de diagnóstico externo e autodiagnóstico pode tornar a chave fotoelétrica inteligente;
(4) Velocidade de resposta rápida, a velocidade de resposta do interruptor fotoelétrico de alta velocidade pode atingir0,1ms, pode detectar pequenos objetos se movendo em alta velocidade;
(5) usando ASIC e avançadoSMTTecnologia de montagem em superfície, com alta confiabilidade;
(6) Tamanho pequeno (mínimo20×31×12mm), peso leve, instalação e depuração simples e tem função de proteção contra curto-circuito.

[Marca]: Autewell

【Nome do produto】:Interruptor fotoelétrico

[Modelo]: Ｅ３Ｆ-ＤＳ１０Ｃ４

[Aparência]: M18mm×71mmcilindro

【Status de saída】DC três fios normalmente aberto NO

[Tensão de alimentação]: 10-30VDC

[Corrente de saída]: 200mA

[Distância de detecção]: 10CM

[Objetos detectáveis]: entidades transparentes ou opacas

[Frequência de comutação]: <2,5 ms

[Método de instalação]: Não nivelado

[Material da casca]: Plástico

[Comprimento do fio]: 1,2 metros (comprimento especial pode ser personalizado)

【Quantidade de embalagem】: 5 peças/caixa

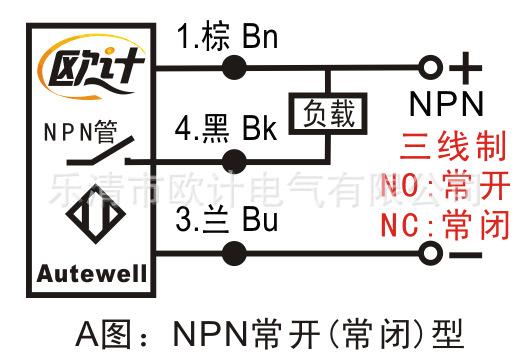

4. Método de fiação

O fio marrom está conectado a uma extremidade da carga e a outra extremidade da carga está conectada ao pólo positivo da fonte de alimentação.

O fio azul está conectado diretamente ao pólo negativo da fonte de alimentação.

5. A diferença entre normalmente aberto (NA) e normalmente fechado (NC)

Normalmente aberto (NO) significa que a linha de saída de sinal está desconectada quando a energia está ligada e não há saída de sinal. Ele fecha e emite um sinal somente quando um objeto é detectado.

Normalmente fechado (NC) significa que a linha de saída do sinal está fechada quando a energia está ligada e o sinal é emitido continuamente. Ele é desconectado e o sinal é desligado quando um objeto é detectado. Os dois tipos são selecionados de acordo com as reais necessidades do cliente.
