Visão geral do sistema de câmara de refúgio:

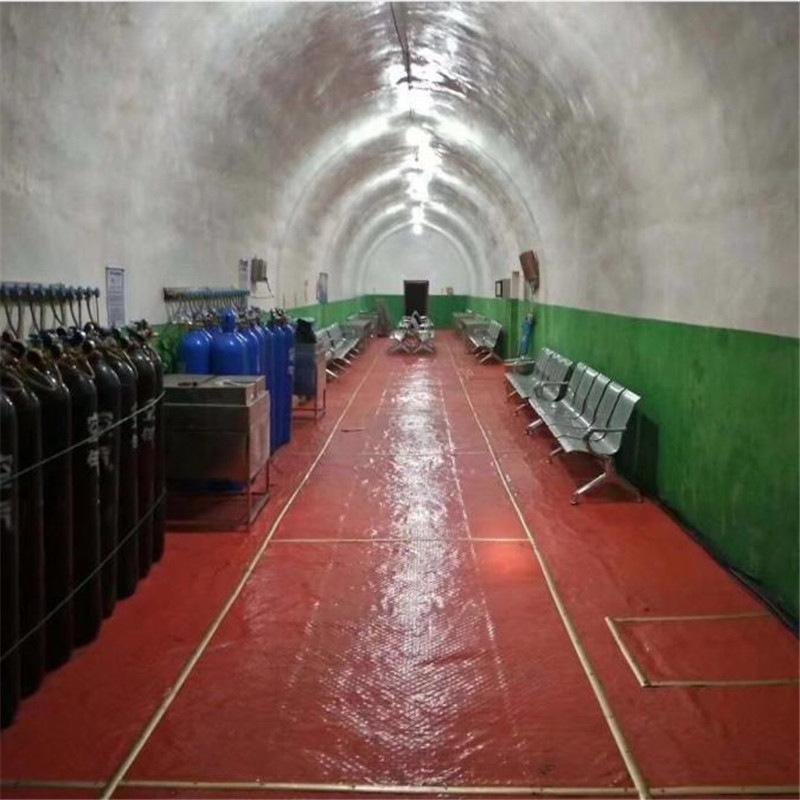

Uma câmara de refúgio refere-se a uma câmara especial de túnel subterrâneo com função de evacuação de emergência, que é instalada no estacionamento da cava, túnel horizontal, rota de evacuação da área de mineração (área pan), e atende toda a mina, área horizontal ou de mineração, e o a vida útil geralmente não é inferior a 5 anos. Sua principal função é fornecer um espaço de refúgio seguro para o pessoal subterrâneo quando ele não puder evacuar com segurança para o solo a pé dentro do tempo de proteção nominal devido a incêndio, explosão, explosão e outros desastres. Pode resistir à fumaça de alta temperatura e isolar gases tóxicos e nocivos do exterior, fornecer oxigênio, alimentos e água do interior, remover gases tóxicos e nocivos, criar condições básicas para a sobrevivência, criar condições para resgate de emergência e ganhar tempo. O sistema de apoio à sobrevivência da câmara de refúgio inclui principalmente oxigênio autônomo, tubulações especiais, perfuração e outros métodos.

Composição do produto da câmara de refúgio:

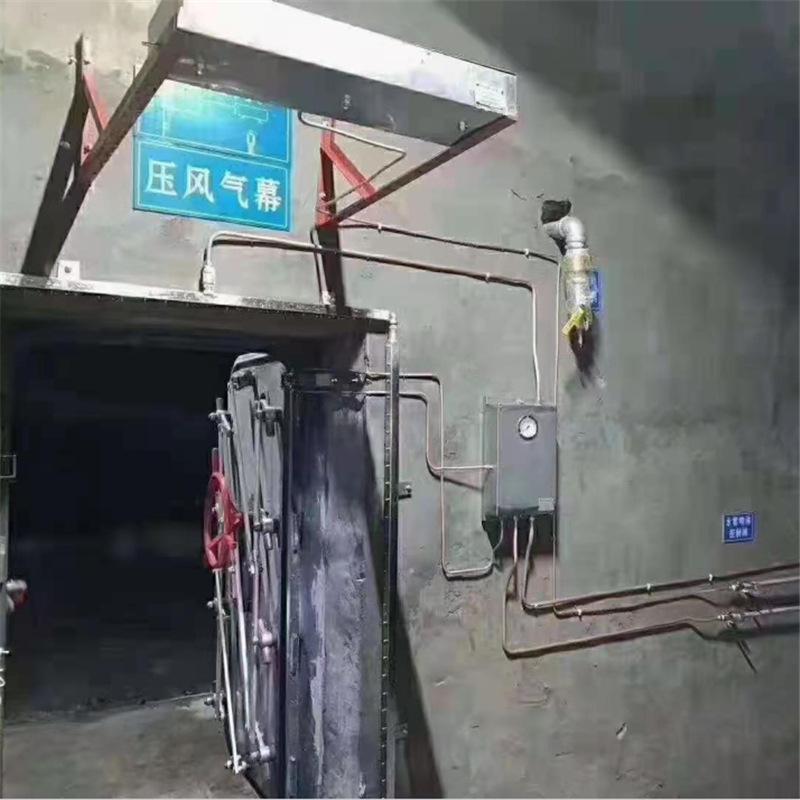

1. Sistema de lavagem de cortina de ar

Use meu ar comprimido para lavagem de gases;

Reserve ar comprimido para esfregar.

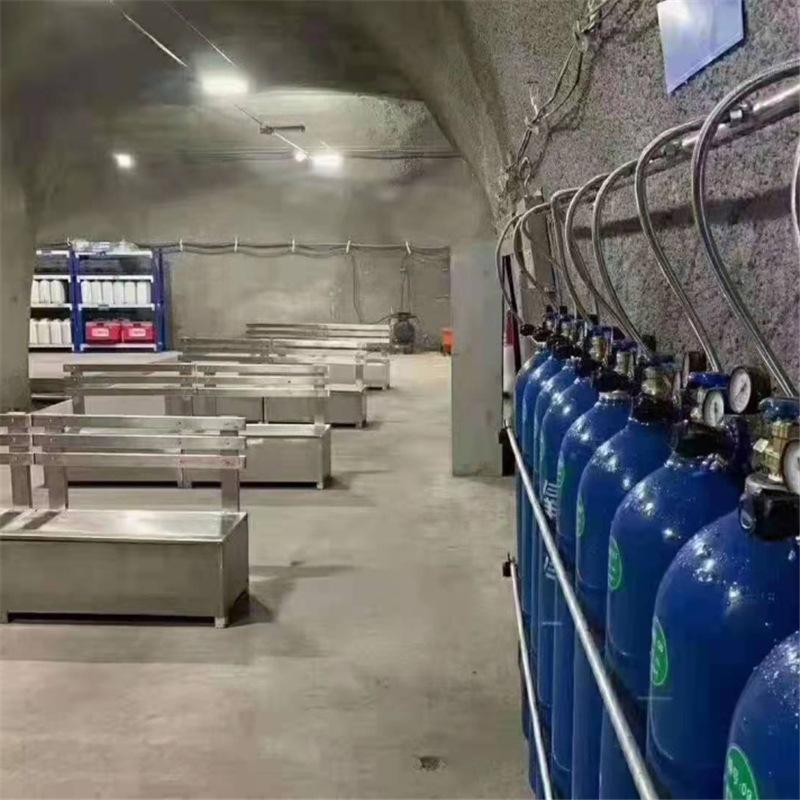

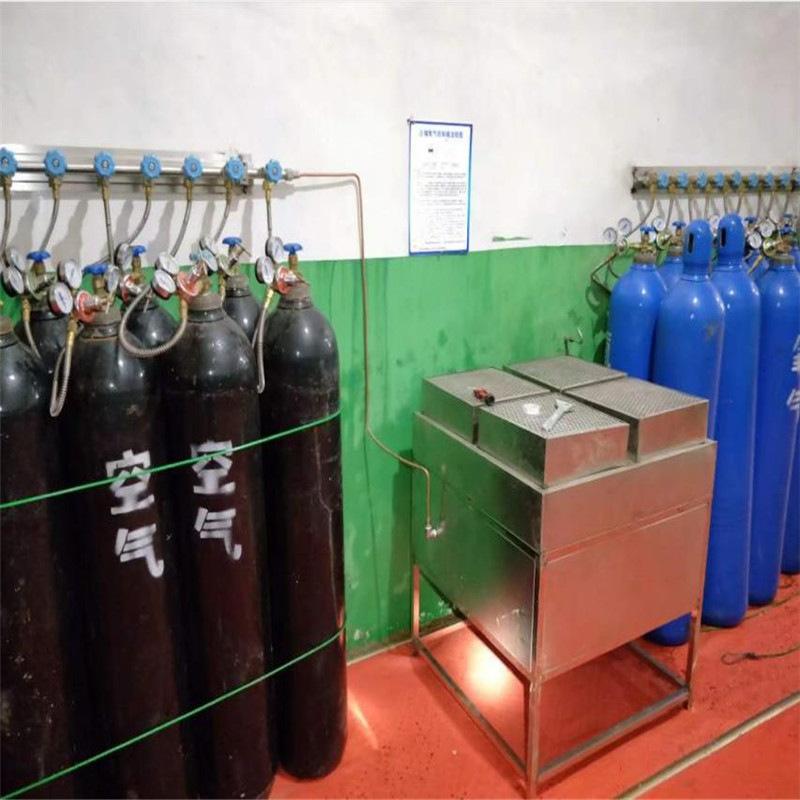

2. Sistema de fornecimento de oxigênio

O ar comprimido da mina é filtrado em três estágios antes de fornecer oxigênio à câmara;

Reserve oxigênio comprimido médico para fornecer oxigênio à câmara.

3. Sistema de filtragem, resfriamento e desumidificação

Adsorventes de dióxido de carbono e monóxido de carbono são usados ​​para remover gases tóxicos e nocivos da câmara e purificar o ar. O método de refrigeração I utiliza dióxido de carbono líquido para acionar o ar condicionado, que não necessita de manutenção, é seguro e confiável. Esta é a principal característica da câmara subterrânea de refúgio de longo prazo do nosso hospital; O método de refrigeração II utiliza ar condicionado com armazenamento de gelo.

4. Sistema de monitoramento e vigilância

Monitoramento em tempo real de vários parâmetros ambientais dentro e fora da câmara, e os dados de monitoramento podem ser carregados no terminal do sistema da mina. Uma caixa de energia também está disponível na câmara eletromecânica para garantir que o sistema possa manter a operação normal quando o fornecimento de energia for interrompido no subsolo.

5. Sistema de comunicação

Há um telefone com fio na câmara que está diretamente conectado ao centro de comando da mina;

Há um telefone sem fio para socorro em desastres na câmara para comunicação com as equipes de resgate.

6. Sistema de posicionamento de pessoal

Realize a confirmação da identidade e a manutenção diária dos refugiados, e capte o fluxo de pessoas na câmara de refúgio em tempo real.

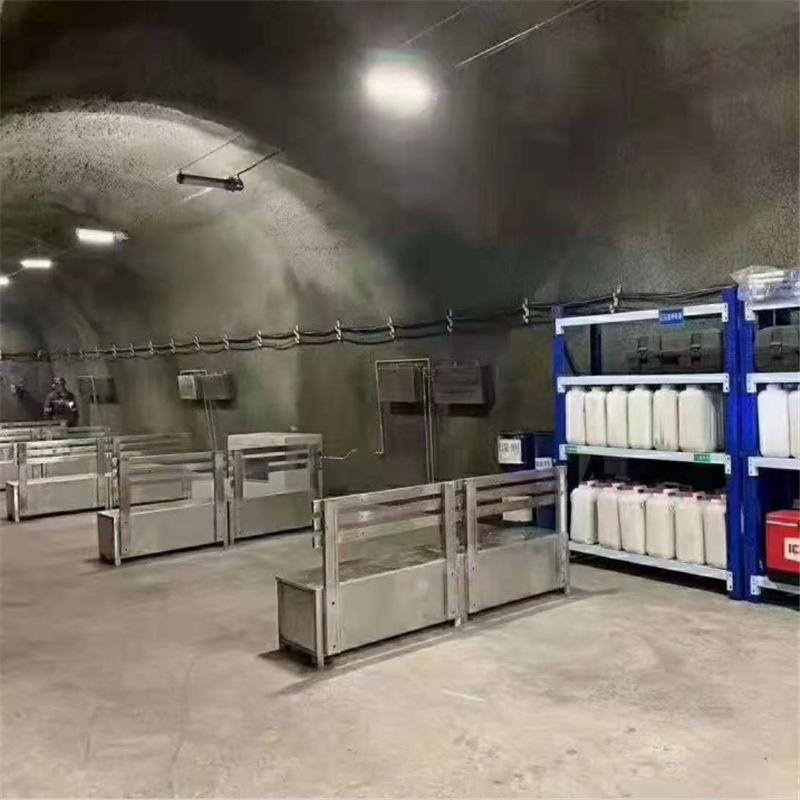

7. Outros equipamentos auxiliares

Incluindo: alimentos, água potável, caixas de ferramentas, bastões luminosos, suprimentos médicos de primeiros socorros, etc.

Características do produto da câmara de refúgio:

1. O sistema interno de filtragem, resfriamento e desumidificação não requer eletricidade para funcionar, não requer manutenção e é seguro e confiável.

2. A lavagem da cortina de ar, fornecimento de oxigênio, fornecimento de energia, iluminação, sistema de comunicação e água potável na caverna implementam “seguro duplo” para atender às necessidades de sobrevivência dos evacuados.

Parâmetros do produto da câmara de refúgio:

1. Número nominal de pessoas protegidas: 20 a 100 pessoas;

2. Tempo nominal de proteção: superior a 96 h;

3. Temperatura interna: não mais que 35℃;

4. Fornecimento de oxigênio comprimido: 0,5L/min/pessoa, a concentração de oxigênio na câmara de sobrevivência está entre 18,5% e 23%;

5. Umidade relativa: não superior a 85%;

6. Taxa de alívio de pressão (estanqueidade ao ar): não superior a 350±20 Pa/h;

7.Capacidade de absorção de CO2: não inferior a 0,5L/min/pessoa;
