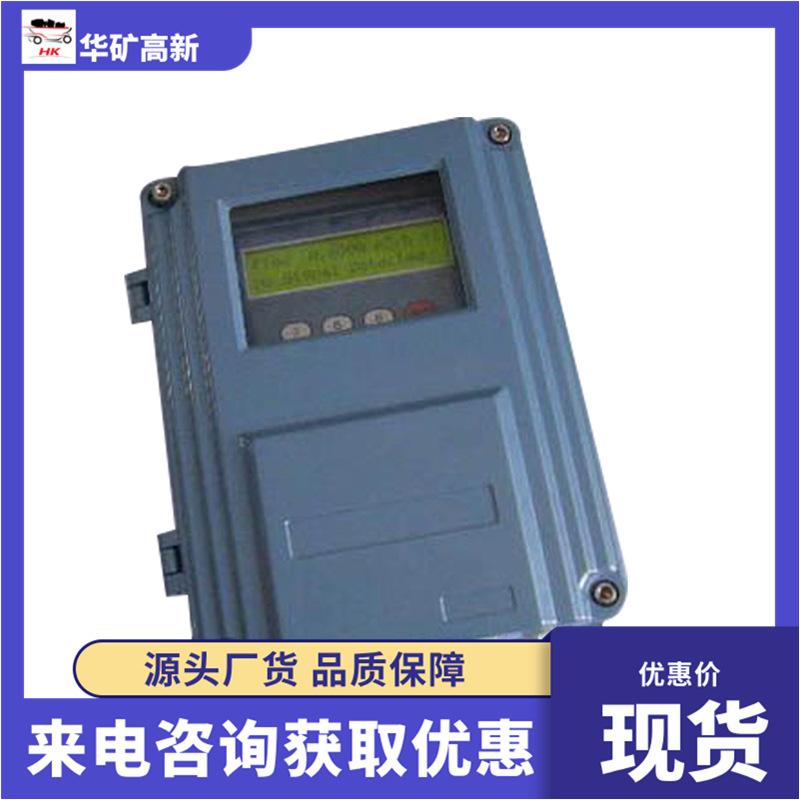

Medidor de vazão ultrassônico à prova de explosão para minas LJS1500/5G (uma) Medidor de vazão ultrassônico à prova de explosão para minas à venda

O medidor de vazão ultrassônico é um instrumento que mede o fluxo de líquido em um tubo redondo com base no princípio do "método de diferença de velocidade". Ele adota tecnologia avançada de multipulso, tecnologia de processamento digital de sinal e tecnologia de correção de erro, tornando o medidor de vazão mais adaptável ao ambiente de locais industriais e mais conveniente, econômico e preciso na medição. O produto atingiu o nível avançado em casa e no exterior e pode ser amplamente utilizado nas áreas de petróleo, indústria química, metalurgia, energia elétrica, abastecimento e drenagem de água, etc.

Um medidor de vazão ultrassônico é um medidor que mede o fluxo detectando o efeito do fluxo de fluido em um feixe ultrassônico (ou pulso ultrassônico).

De acordo com o princípio de detecção de sinal, os medidores de vazão ultrassônicos podem ser divididos em método de diferença de velocidade de propagação (método de diferença de tempo direta, método de diferença de tempo, método de diferença de fase e método de diferença de frequência), método de deslocamento de feixe, método Doppler, método de correlação cruzada, método de filtro espacial e método de ruído.

Os medidores de vazão ultrassônicos são iguais aos medidores de vazão eletromagnéticos. Como não há obstruções no canal de fluxo do instrumento, ambos são medidores de vazão desobstruídos. Eles são um tipo de medidor de vazão adequado para resolver problemas difíceis de medição de vazão, especialmente em medição de vazão de grande diâmetro. Vantagens, é um dos tipos de medidores de vazão em rápido desenvolvimento.

vantagem

O medidor de vazão ultrassônico é um instrumento sem contato que pode medir o fluxo de meios de grande diâmetro e também pode ser usado para medir meios difíceis de contatar e observar. Sua precisão de medição é muito alta e quase não é afetada por vários parâmetros do meio medido. Em particular, ele pode resolver os problemas de medição de fluxo de meios altamente corrosivos, não condutivos, radioativos, inflamáveis e explosivos que outros instrumentos não conseguem resolver.

deficiência

As principais desvantagens que existem hoje são que a faixa de temperatura do fluido mensurável é limitada pela resistência à temperatura do alumínio do transdutor ultrassônico e do material de acoplamento entre o transdutor e a tubulação, e os dados originais da velocidade de transmissão do som do fluido medido em alta temperatura são incompletos. Atualmente, ele só pode ser usado para medir fluidos abaixo de 200 °C no meu país. Além disso, o circuito de medição do medidor de vazão ultrassônico é mais complicado do que o do medidor de vazão geral. Isso ocorre porque a velocidade do fluxo do líquido na medição industrial geral é frequentemente de vários metros por segundo, enquanto a velocidade de propagação das ondas sonoras no líquido é de cerca de 1500 m/s. A mudança máxima na velocidade do som causada pela mudança na velocidade do fluxo (fluxo) do fluido medido também é da ordem de 10-3. Se a precisão da velocidade do fluxo medida for necessária para ser de 1%, a precisão da medição da velocidade do som deve ser da ordem de 10-5 ~ 10-6, portanto, um circuito de medição perfeito deve estar disponível para atingir isso. Essa também é a razão pela qual os medidores de vazão ultrassônicos só podem ser colocados em uso prático sob a premissa do rápido desenvolvimento da tecnologia de circuitos integrados.

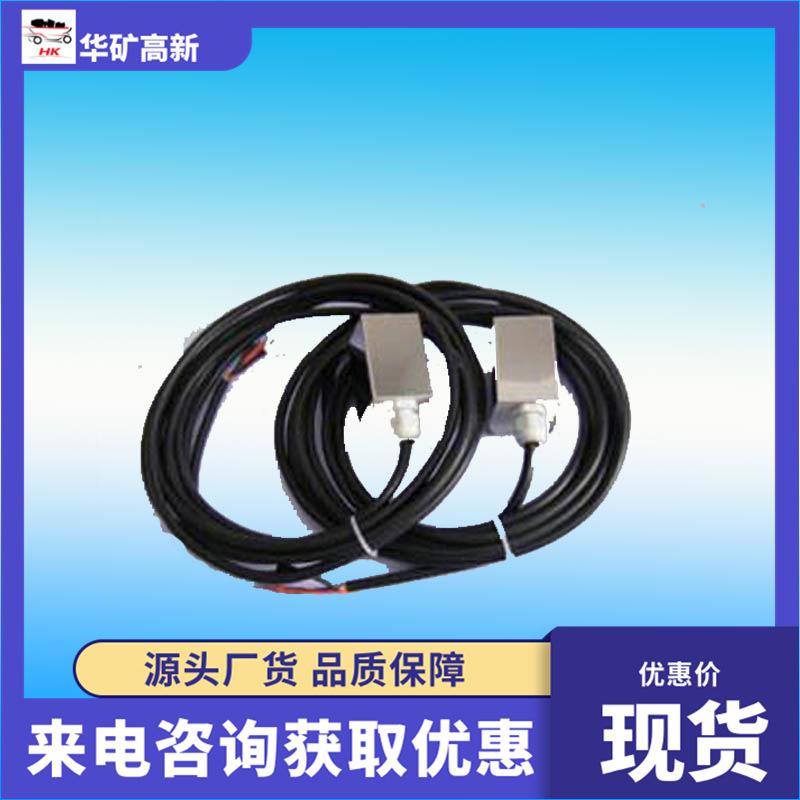

O medidor de vazão ultrassônico consiste em três partes: transdutor ultrassônico, circuito eletrônico e sistema de exibição e acumulação de vazão. O transdutor de transmissão ultrassônico converte energia elétrica em energia ultrassônica e a transmite para o fluido medido. O sinal ultrassônico recebido pelo receptor é amplificado pelo circuito eletrônico e convertido em um sinal elétrico que representa a vazão, que é então fornecido ao instrumento de exibição e acumulação para exibição e acumulação. Desta forma, a detecção e exibição da vazão são realizadas.
