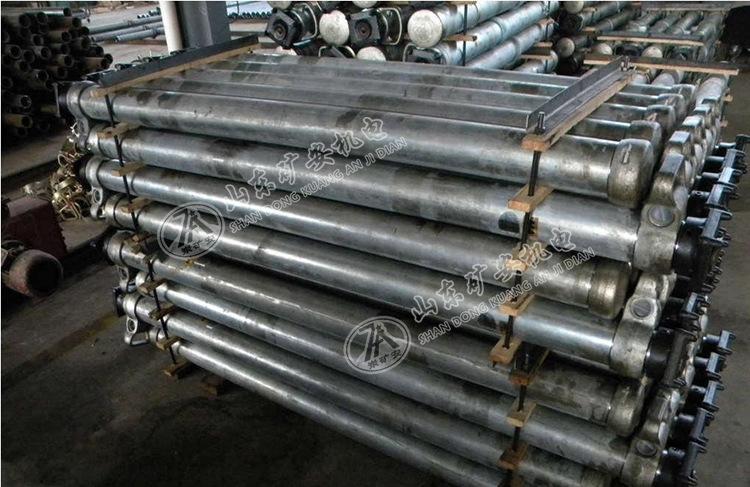

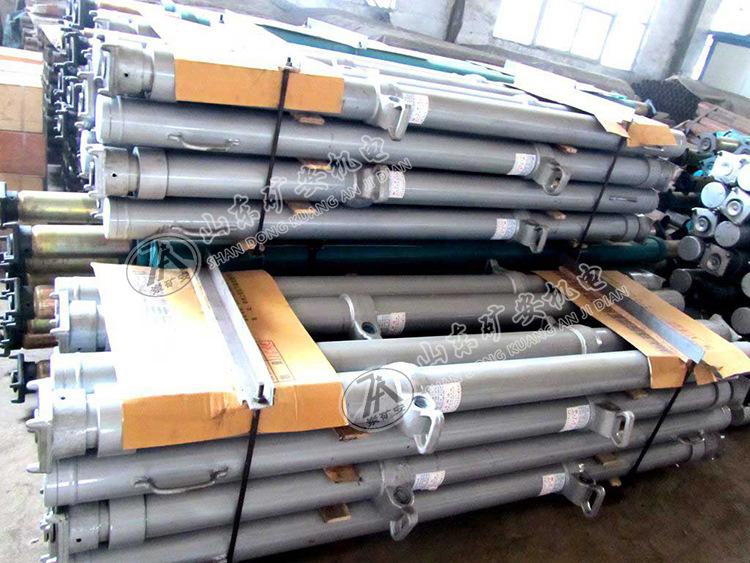

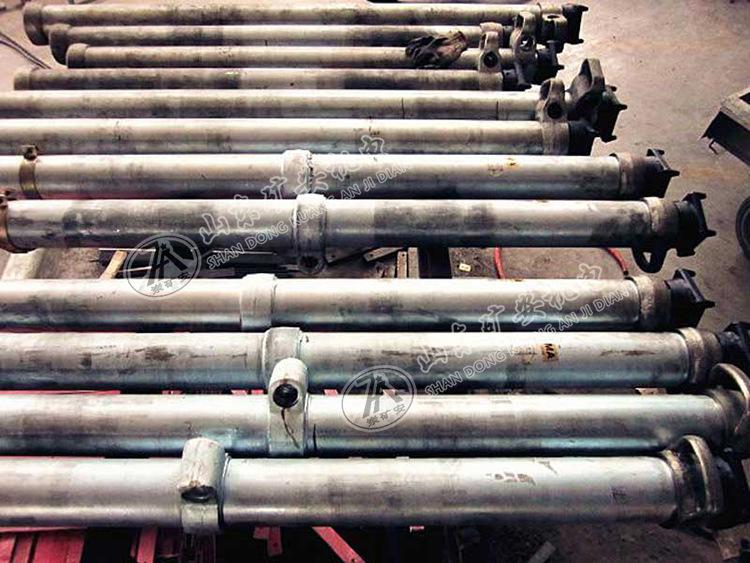

Pilar hidráulico de monômero de fibra de vidro, equipamento de suporte para reparo de pistas de mina, pilar hidráulico de monômero suspenso

O suporte hidráulico único FRP é um equipamento de suporte temporário, que é um novo tipo de equipamento para suporte avançado e suporte temporário em escavação de túneis e manutenção de túneis na indústria de mineração de carvão. Este produto usa emulsão ou água hidrostática como meio de trabalho. Como as peças-chave (coluna viva, cilindro, base, mola de reinicialização, etc.) adotam tecnologia anticorrosiva, elas são resistentes a ácidos e álcalis, e são adequadas para diferentes ambientes de trabalho.

O único suporte hidráulico FRP é leve, resistente à corrosão e fácil de operar. Seu peso é apenas 1,5 vezes maior que um suporte de aço da mesma altura.40% pode reduzir muito a intensidade de trabalho dos operadores e melhorar a eficiência do trabalho. O suporte único de FRP é um novo tipo de suporte hidráulico único, que é seguro, confiável e leve. Foi bem recebido e reconhecido pelas principais minas de carvão nacionais e é cada vez mais amplamente usado no suporte de minas de carvão.

O suporte hidráulico único FRP injeta líquido na válvula de três vias conectada ao suporte hidráulico único através da estação hidráulica. O único suporte hidráulico começa a subir e atinge a altura necessária. O efeito de vedação do anel de vedação dentro do suporte hidráulico é utilizado para completar o suporte. Se descer, a válvula de descarga da válvula de três vias é aberta e o suporte hidráulico começa a descer para completar o trabalho.

(I) Processo de levantamento e suporte inicial Ao levantar o suporte hidráulico único FRP, insira a pistola de injeção no sistema de tubulação no corpo da válvula de enchimento de óleo da válvula de três vias, pendure a luva de travamento, opere a pistola de injeção e a alta - o líquido sob pressão da estação de bombeamento abrirá a válvula unidirecional de esfera na válvula de três vias através da pistola de injeção e entrará no suporte, forçando o pistão a subir.

(II) Processo de suporte de carga: Após a instalação do único suporte hidráulico FRP, ele fica em estado de suporte de carga. À medida que o tempo de apoio aumenta, a carga na placa superior da face de trabalho aumenta. Quando a carga no suporte excede a resistência nominal de trabalho, a força do líquido de alta pressão na cavidade interna do suporte na almofada da válvula de segurança excede a força de fixação predefinida da mola da válvula de segurança na luva guia hexagonal, comprimindo a mola da válvula de segurança, a almofada da válvula de segurança e a luva guia hexagonal se movem juntas, a almofada da válvula de segurança sai da sede da válvula, a válvula de segurança é aberta, o líquido da cavidade interna transborda e o pistão encolhe. A pressão na placa superior é equilibrada novamente.

(III) Processo de recuperação do pilar Quando o único suporte hidráulico FRP for recuperado, insira a alavanca de descarga no orifício de descarga do cilindro direito da válvula de três vias, gire a alavanca de descarga, force a luva da válvula, parafuso de conexão, enchimento de óleo o corpo da válvula e outros componentes se movem axialmente como um todo, comprimem a mola da válvula de descarga e a almofada da válvula de descarga sai da superfície de vedação do cilindro esquerdo da válvula. A válvula de descarga é aberta e o fluido de trabalho na cavidade interna da hélice é pulverizado no goaf através do cilindro esquerdo da válvula. A coluna dinâmica retrai-se sob a ação do seu próprio peso e da mola de reinicialização. A recuperação do pilar está concluída.
