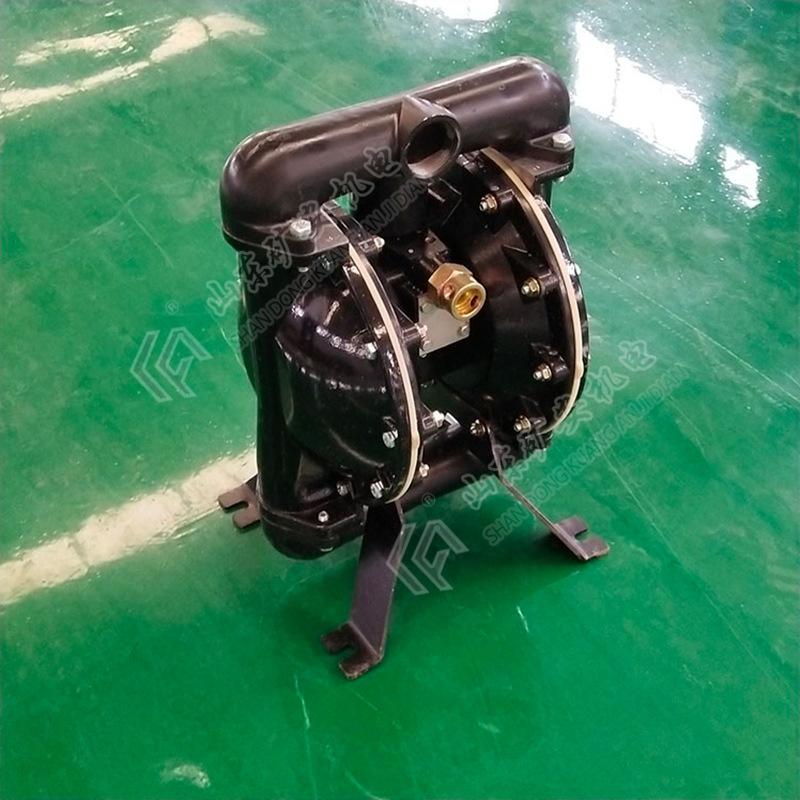

Bomba de diafragma pneumática direta da fábrica manutenção simples BQG150/0.2 bomba de diafragma pneumática à prova de explosão

As bombas de diafragma pneumáticas da série BQG usam ar comprimido como fonte de energia, portanto são à prova de fogo e explosão, e são particularmente adequadas para uso em minas de alto gás e petróleo, produtos químicos e outros departamentos. Além disso, as bombas também têm as características de tamanho pequeno, grande faixa de sucção, alta altura manométrica, baixo ruído, estrutura simples, fácil uso e manutenção, etc.

Nas duas câmaras de trabalho da bomba de diafragma, cada uma é equipada com um diafragma elástico, a biela conecta os dois diafragmas e a entrada de ar da bomba de diafragma é conectada à válvula de ar comprimido, que promove o movimento dos diafragmas nas duas câmaras de trabalho e empurra as duas bielas do diafragma para se moverem sincronizadamente. Após a conclusão do curso, o mecanismo da válvula comprimirá automaticamente o ar na outra câmara de trabalho, empurrando o diafragma para se mover na direção oposta, formando assim o movimento recíproco dos dois diafragmas. Duas válvulas de esfera unidirecionais são colocadas em cada câmara de trabalho. O movimento recíproco do diafragma faz com que a pressão na câmara de trabalho mude, forçando as duas válvulas de esfera unidirecionais a abrir e fechar alternadamente, de modo que o líquido seja continuamente sugado e descarregado.

1. Redução de saída, corrente parasita ou fluxo interrompido:

Verifique o fornecimento de gás;

Verifique a mangueira de saída;

Verifique se a mangueira de entrada está emaranhada ou quebrada;

Verifique se há cavitação na bomba. Se estiver bombeando líquidos de alta viscosidade, o tubo de alimentação deve ser dimensionado pelo menos tão grande quanto o diâmetro da rosca de entrada da bomba para garantir o fluxo adequado. A mangueira de transferência de alimentação deve ser de um tipo indestrutível e capaz de suportar alto vácuo;

Verifique as juntas no coletor de admissão e os tubos de admissão e descarga. Estão todos herméticos.

Inspecione a bomba para verificar se há material sólido alojado na câmara do diafragma ou na área do assento da esfera.

2. O material bombeado é descarregado pela porta de exaustão; Verifique a ruptura do diafragma;

Verifique se o parafuso do diafragma está firme;

3. Aparecem bolhas no material bombeado;

Verifique a conexão do sistema de tubulação de alimentação;

Verifique se o anel de vedação entre o tubo de alimentação e a tampa do fluido está danificado;

Verifique se o parafuso do diafragma está firme;
