Fornecimento Spot Tipo 3351DP Transmissor de Pressão Diferencial Transmissor de Pressão Diferencial para Petróleo Químico

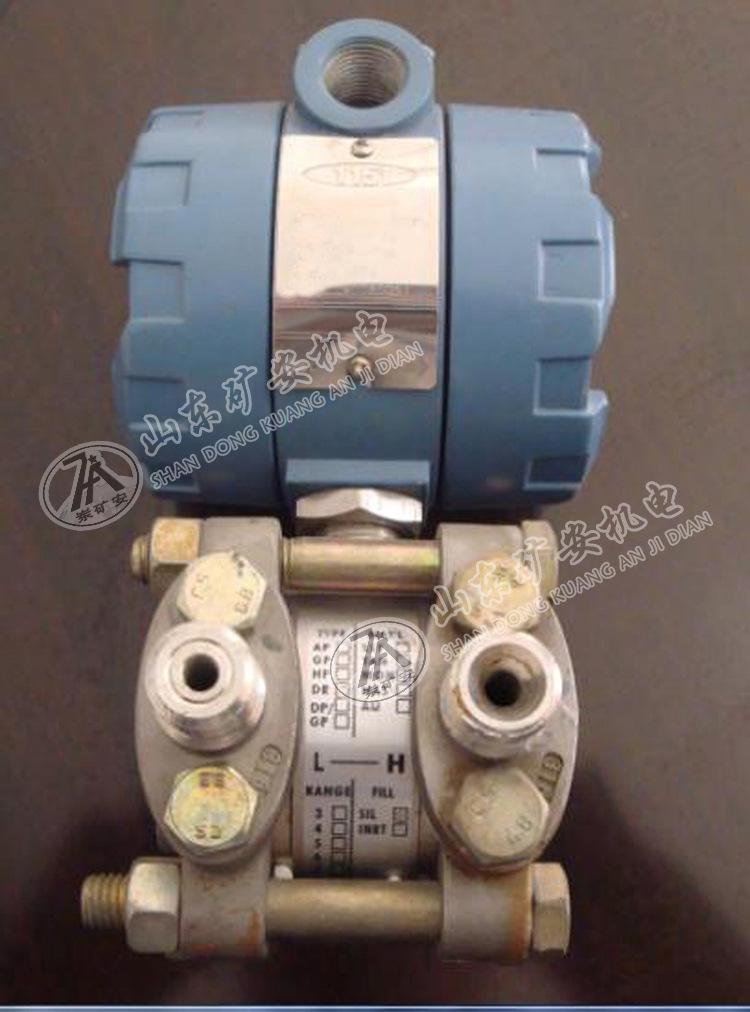

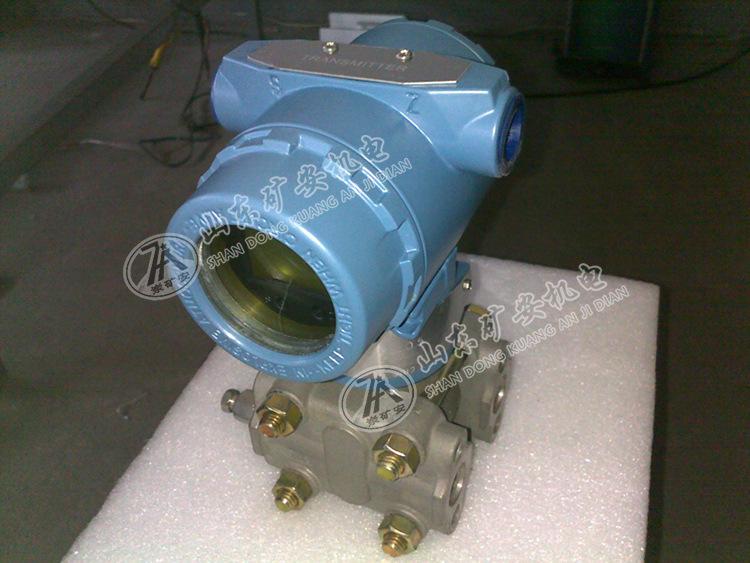

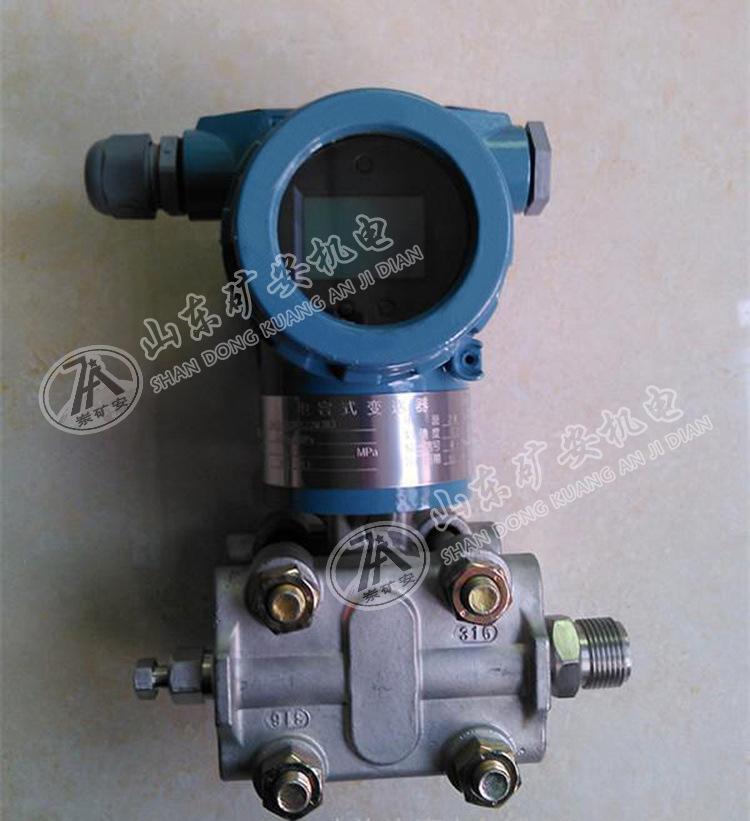

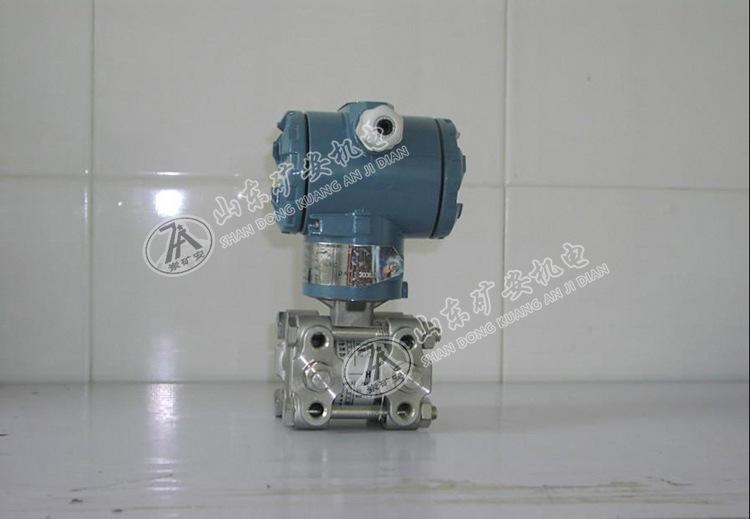

3351DPO transmissor de pressão diferencial é um transmissor capacitivo baseado no princípio de detecção de capacitância diferencial. As pressões de entrada são 0~6KPa, 0~40KPa, 0~250KPa, etc. Objetos de aplicação: líquido, gás e vapor.

1、Petróleo/Petroquímica/Química

Quando usado com uma placa de orifício de estrangulamento, ele fornece medição e controle de fluxo precisos.

Ele pode medir a pressão e o nível de líquido em tubulações e tanques.

2、Eletricidade/Gás Urbano/Outras Empresas e Negócios

Ocasiões que exigem alta estabilidade e medição de alta precisão.

3, Celulose e Papel

Usado para transmissores que exigem resistência a líquidos químicos, líquidos corrosivos, etc.

4, Aço/Metais Não Ferrosos/Cerâmica

É usado na medição de pressão de fornos e outras ocasiões que exigem alta estabilidade e alta precisão.

Usado em situações onde medições estáveis são necessárias sob condições estritamente controladas (temperatura, umidade, etc.).

5, Máquinas/Construção Naval

Usado em situações onde medições estáveis são necessárias sob condições estritamente controladas (temperatura, umidade, etc.).

Sinal de saída: 4~20.MA.DC dois fios (analógico)

Um sinal digital é sobreposto a um sinal CC de dois fios de 4-20 mA, e o usuário pode selecionar saída linear ou raiz quadrada. (Inteligente)

Fonte de alimentação: 12~45.V.DC (veja o diagrama de características de carga para detalhes)

Características de carga: Influência da fonte de alimentação: <0,005%.V

Influência da carga: Quando o fornecimento de energia é estável, não há influência da carga.

Precisão de medição: ±0,2%, ±0,25%, ±0,5% da faixa calibrada (a precisão padrão é ±0,5%. Se você escolher outra precisão, indique-a ao fazer o pedido.)

Características da migração: Migração positiva máxima 500% Migração negativa máxima 600%

Observação:

① O valor da migração negativa não deve exceder uma pressão atmosférica de engenharia.

② O valor limite superior ou inferior após a migração não deve exceder o valor limite superior da faixa máxima de medição.

③ A migração do transmissor de fluxo de pressão diferencial destruirá as características de raiz quadrada, portanto, ele não poderá ser migrado.

④ O transmissor de pressão não pode realizar migração negativa.

Amortecimento: Normalmente ajustável entre 0,2 e 1,67 segundos. Quando preenchido com líquido inerte ou com dispositivo de transmissão remoto, a constante de tempo aumentará.

Tempo de inicialização: <2 segundos, sem necessidade de pré-aquecimento

Ambiente de trabalho: Temperatura ambiente: -29～93℃ (amplificador analógico)

-29~75℃ (amplificador digital/inteligente)

-29～65℃ (com cabeça de exibição)

Humidade ambiente: 0～95%

Características de proteção: Capacidade de proteção IP65

Tipo à prova de explosão: à prova de chamas Exd II BT4-6

Exia II CT5 intrinsecamente seguro

Influência da pressão estática: erro zero do tipo DP: para 14 MPa, ±0,1% do limite máximo da faixa ou ±0,25% do limite máximo da faixa (o código da faixa é 3), corrigido pela zeragem sob pressão da tubulação.

HPErro zero: ±0,5% do limite máximo de alcance, corrigido pela zeragem na pressão da tubulação de 32 MPa.

Influência da radiação eletromagnética: 0,05% do valor máximo do alcance, frequência de radiação recebida 27 ~ 500 MHz, intensidade do campo de teste 3 V/m.

Indicador (%): Comprimento da escala do amperímetro 44,5 mm Precisão ±2%

Precisão do display digital LCD ±0,2%

Influência da vibração: ±0,05%/g a 200 Hz em qualquer direção.

Posição de instalação: Se o diafragma não for instalado verticalmente, pode ocorrer um erro de ponto zero de menos de 0,24 KPa, mas ele pode ser eliminado pelo ajuste de zero.
