Separador de barita, máquina de salto, máquina de jigging de onda dente de serra, partículas grossas, areia, recuperação de minerais de ouro, granulador

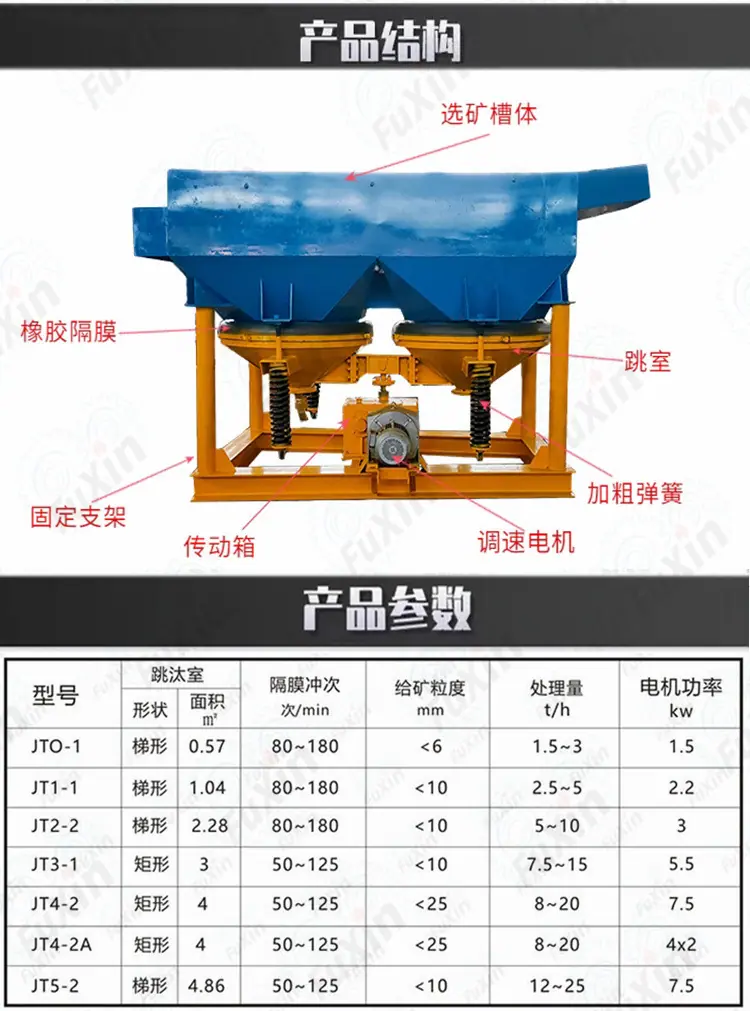

A calha de lavagem é um equipamento de separação por gravidade, pertencente a um modelo aprimorado de calhas de diafragma. É amplamente utilizado para a seleção grosseira e o reaproveitamento de minerais como ouro aluvial, minério de tungstênio-estanho, barita e ilmenita. É também adequado para as operações de recuperação de escória de fundição e rejeitos. O equipamento é composto principalmente por uma calha de lavagem, um conjunto de diafragma, um mecanismo de acionamento excêntrico, uma placa de tela, uma tubulação de água de reposição e um dispositivo de descarga de concentrado. Ao contrário das calhas de onda senoidal comuns, o movimento do fluxo de água é em forma de onda de serra, com um fluxo ascendente lento e um fluxo descendente rápido.

Durante a operação, o motor aciona um mecanismo excêntrico para fazer o diafragma reciprocá-lo, criando um fluxo de água alternado em forma de serra na câmara de jigagem. O fluxo de água ascendente lento solta a cama de partículas minerais, estratificando minerais leves e pesados pela diferença de densidade; o fluxo de água descendente rápido reduz o arraste e a perda de minerais pesados finos. Minerais pesados passam pela placa de tela para o compartimento de concentrado e são descarregados, enquanto a ganga leve flui para fora com a polpa pela extremidade de rejeitos. Este equipamento tem boa recuperação de partículas finas, baixo consumo de água e rácios de enriquecimento estáveis, e é um dispositivo comumente usado para projetos de separação por gravidade de pequeno e médio porte.
