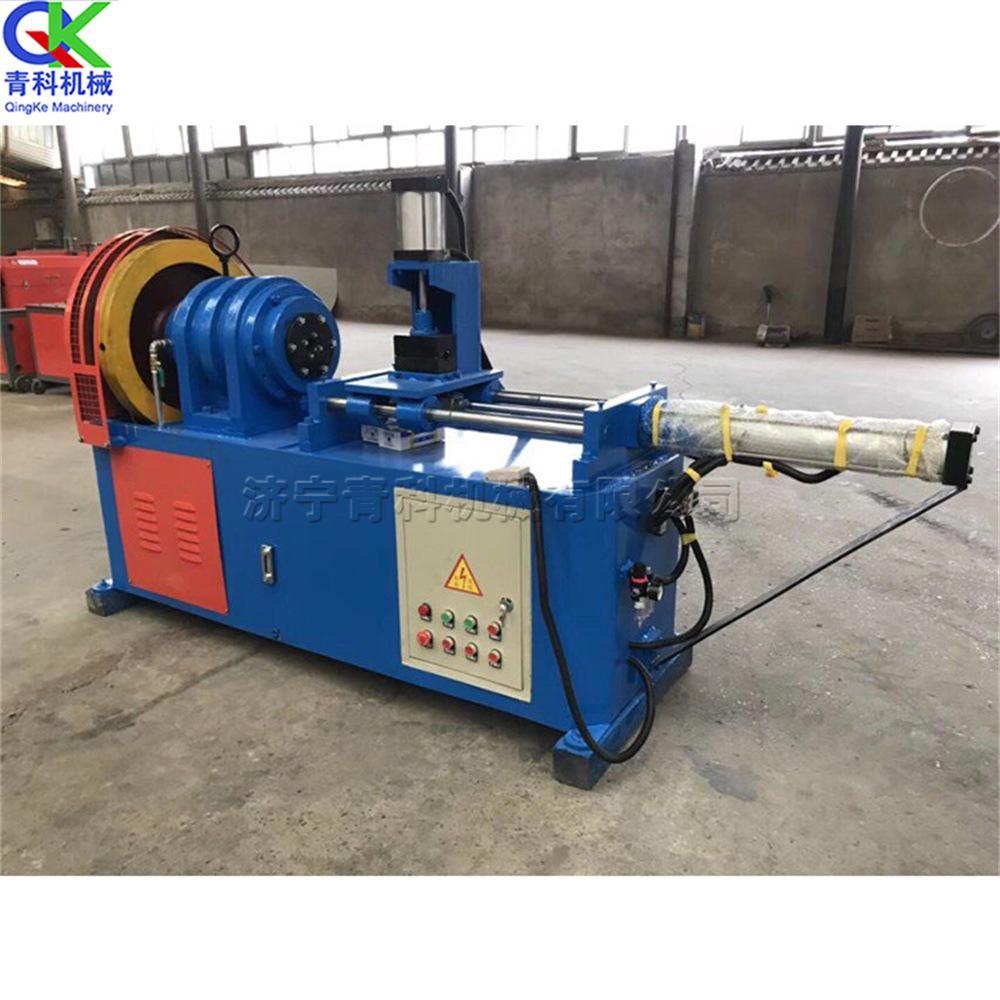

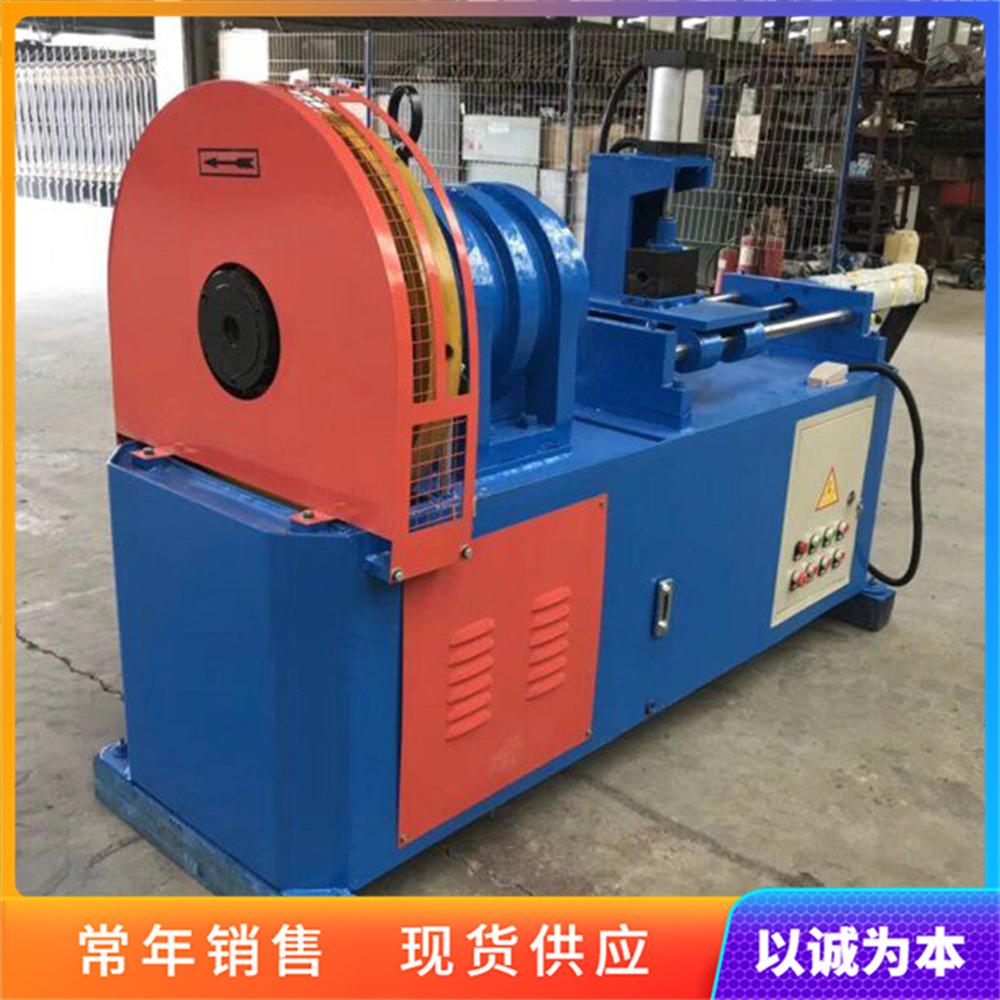

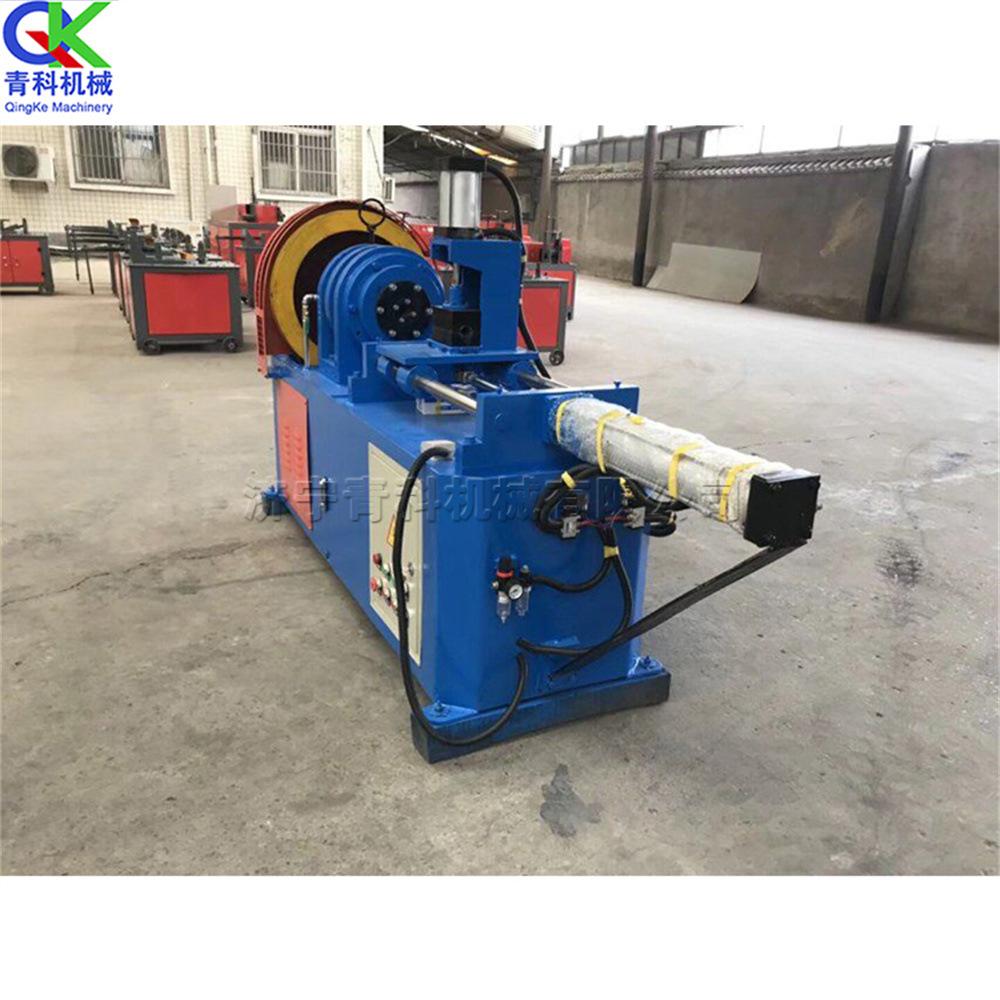

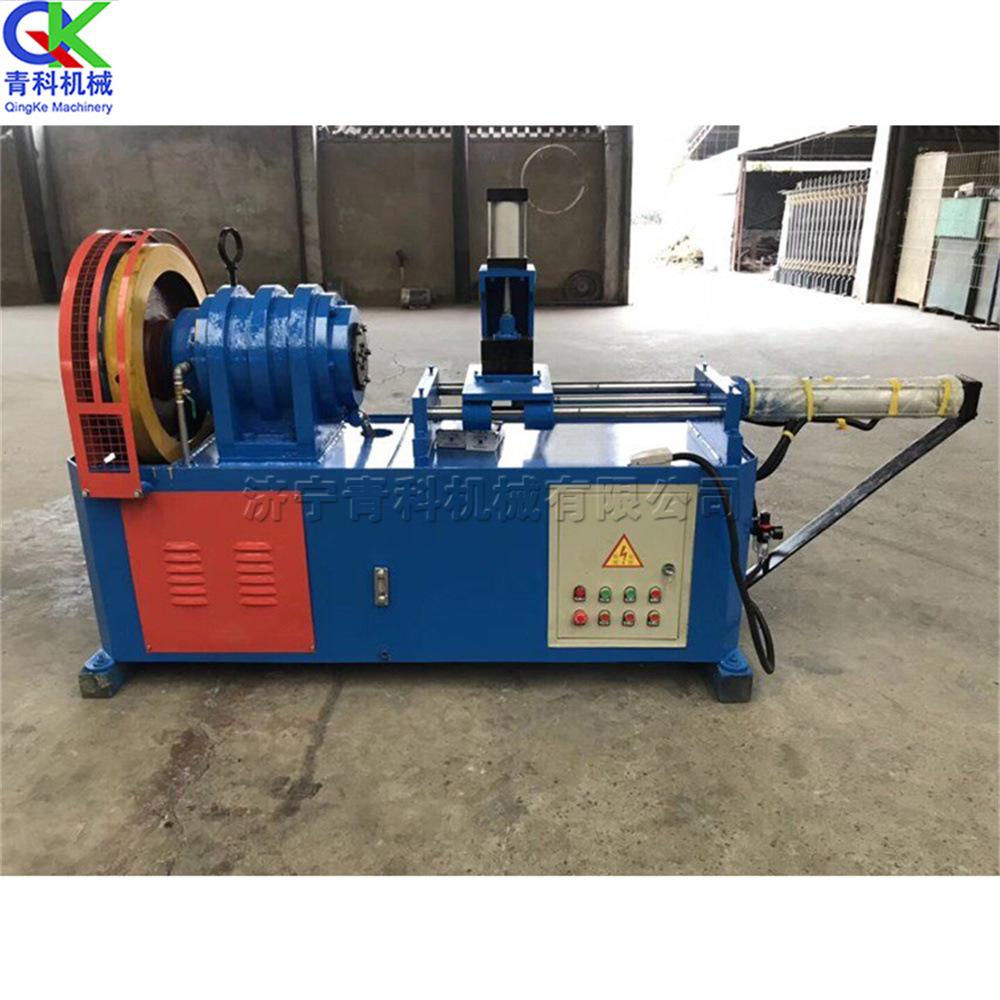

Máquina de Formação de Ponta para Tubulação de Pequeno Diâmetro para Grouteamento de Túnel CNC Máquina de Afiação de Ponta por Aquecimento de Alta Frequência Máquina Super Frontal de Redução de Ponta para Tubulação Pequena

Descrição do produto

1 O rejuntamento de tubos pequenos é uma medida para suportar túneis escavados escuros e enterrados superficialmente. O suporte de tubos pequenos deve ser adotado quando o furo estiver propenso a desabar após ser escavado em estratos fracos e quebrados, e for difícil aplicar âncoras de avanço ou a seção estrutural for grande. O suporte de tubos pequenos é usado em conjunto com armações de arco de aço. O reforço de rejuntamento também pode ser realizado no solo quando as condições permitirem; quando houver um túnel piloto, o reforço de rejuntamento radial também pode ser realizado ao redor do túnel no túnel piloto.
2 A medição geral do suporte de rejuntamento de tubos pequenos é a seguinte: o diâmetro do tubo de aço é de 30-50 mm, o comprimento do tubo de aço é de 3-5 m, o espaçamento dos furos de rejuntamento perfurados no tubo de aço é de 100-150 mm e o espaçamento do tubo de aço ao longo do arranjo circunferencial do arco é de 300-500 mm. O ângulo de inserção circunferencial para fora do tubo de aço ao longo do arco é de 10°-15°. O tubo pequeno é uma haste de suporte de carga, então as duas fileiras de tubos pequenos devem ter um certo comprimento de sobreposição na direção longitudinal. O comprimento de sobreposição do tubo de aço ao longo da direção longitudinal do túnel geralmente não é menor que 1 m.
Antes de instalar o conduíte, a superfície de trabalho deve ser bem fechada e firmemente selada, limpa e a posição de perfuração deve ser medida e definida antes que a construção possa começar.
3 Ao usar tubos pequenos para reforço, a fim de garantir a estabilidade da face de trabalho e escavação, os tubos pequenos devem ser instalados na posição correta e ter comprimento efetivo suficiente, e o ângulo de perfuração dos tubos pequenos deve ser estritamente controlado. Os tubos de aço usados como tubos pequenos são perfurados com furos de rejuntamento para facilitar o reforço de rejuntamento no solo, o que também é propício para melhorar a rigidez e a resistência dos próprios tubos pequenos.
4 Deve-se usar lama de cimento ou argamassa de cimento para rejuntamento de pequenos dutos. A lama deve preencher o duto e os espaços ao redor. O volume de rejuntamento e a pressão de rejuntamento devem ser determinados por teste.
O pequeno tubo suporta a pressão do estrato durante a escavação do túnel. Para garantir a qualidade do rejuntamento e evitar vazamentos, um furo de vedação precisa ser colocado na ponta do pequeno tubo.

Características desta máquina:

Para pequenos cateteresPonta cônicaO processamento automático tem as características de baixo ruído, fácil operação, alto rendimento e desempenho estável. O tempo de formação da peça de trabalho é curto, a superfície de processamento é lisa e a peça de trabalho não tem cicatrizes. É equipado com um sistema de lubrificação de circuito fechado para permitir que a máquina opere normalmente por um longo tempo. O molde da máquina é fácil de substituir. Com o molde correspondente, ele pode processar tubos de metal de diferentes formatos para atender a diferentes necessidades.
1. Substituir completamente o método de corte manual;
2. Adicionar dispositivo de posicionamento para resolver o problema de diferentes comprimentos de tubos de aço e tubos de ferro;
3. O tubo retrátil em forma de ponta de flecha foi aprimorado, o que melhora muito o efeito de produção, com uma eficiência de trabalho diária de 3.000 a 5.000 peças;
4. Tamanho pequeno, pegada pequena, fácil de mover;
5. Zhaun usa a precisão do molde com o molde, e não haverá rachaduras em tubos de aço, tubos de ferro e outros fenômenos;
6. O molde é flexível e pode ser personalizado de acordo com as necessidades do cliente (solução de tubos quadrados, tubos retangulares e cabeças retráteis hexagonais)
7. Economize tempo, esforço e trabalho, a flecha é mais suave do que a irregularidade do corte manual.
O tempo de formação da peça de trabalho é curto, a eficiência é alta, a superfície de processamento é lisa e a peça de trabalho não tem arranhões. É equipado com um sistema de lubrificação de circuito fechado para garantir a operação normal da máquina por um longo tempo. O molde da máquina é fácil de substituir e pode processar tubos de metal de diferentes formatos com o molde correspondente para atender a diferentes necessidades.

Parâmetros técnicos

Capacidade máxima de flexão: 48/50*2mm
Capacidade de encolhimento único: 400 mm
Tempo de formação: 7-30 segundos/tempo
Distância de abertura e fechamento do molde: 50 mm
Potência elétrica: 4kw

Tamanho: 1500*600*700

Peso: 200kg
