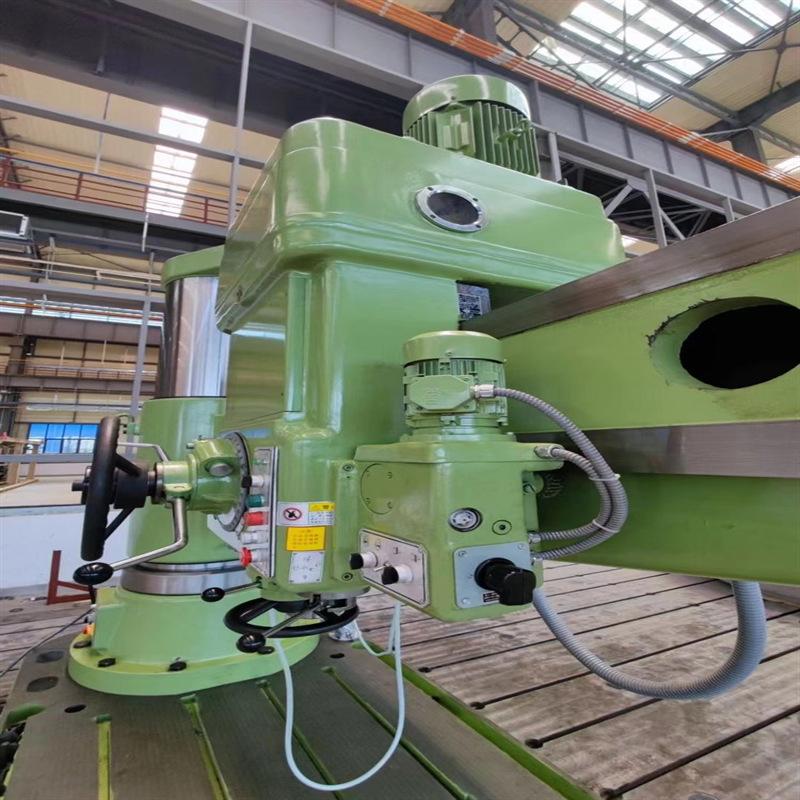

Máquina de perfuração hidráulica com balancim Z3063, coluna dupla, rosqueamento automático, equipamento de corte pesado

A máquina de perfuração radial é um equipamento de processamento de furos, usado principalmente para perfuração, expansão, alargamento, rosqueamento e raspagem de superfícies de extremidade. Sua estrutura inclui principalmente uma base, uma coluna interna, uma coluna externa e um braço oscilante. É flexível para operar e é adequada para processamento de furos em peças grandes em produção única ou em lote.
A característica da máquina de perfuração radial é que seu braço oscilante pode girar e subir e descer ao redor da coluna, e a caixa do fuso se move horizontalmente no braço oscilante. Este design torna a máquina de perfuração radial muito conveniente ao processar peças grandes e pesadas, especialmente na produção de peças únicas e pequenos lotes. Peças menores podem ser instaladas na bancada, enquanto peças maiores podem ser colocadas diretamente na base da máquina ou no chão.
As furadeiras radiais são amplamente utilizadas em oficinas de usinagem, especialmente em produção de peças únicas e de lotes pequenos a médios, e são adequadas para usinar furos em peças de trabalho com grande volume e peso. Suas principais variantes incluem o tipo deslizante e o tipo universal. O tipo deslizante é adequado para indústrias como caldeiras, pontes, locomotivas e navios, enquanto o tipo universal pode se mover horizontalmente, além de movimentos verticais e rotativos para se adaptar à usinagem de várias partes da peça de trabalho.
Diâmetro de perfuração da máquina-ferramenta (fundição/aço) (mm) 50
Superfície de trabalho da extremidade do fuso até a base (mm) 20-1220
Distância da geratriz da coluna central do fuso (mm) 50-1600
Curso do fuso (mm) 315
Conicidade do furo do fuso (mm/NCH) 5
Faixa de velocidade do fuso (rpM) 25-2000
Nível de velocidade do fuso (r/min) 16
Faixa de avanço do fuso (rpM) 0,04-302
Subdivisão do eixo principal 16
Potência do motor principal (W) 4
Potência do motor de elevação (kw) 1,5
Peso da máquina (kg) 3500
Potência do motor de elevação (kw) 1,5
Dimensões totais (mm): 2400*950*2800
Peso da máquina (kg) 3500
