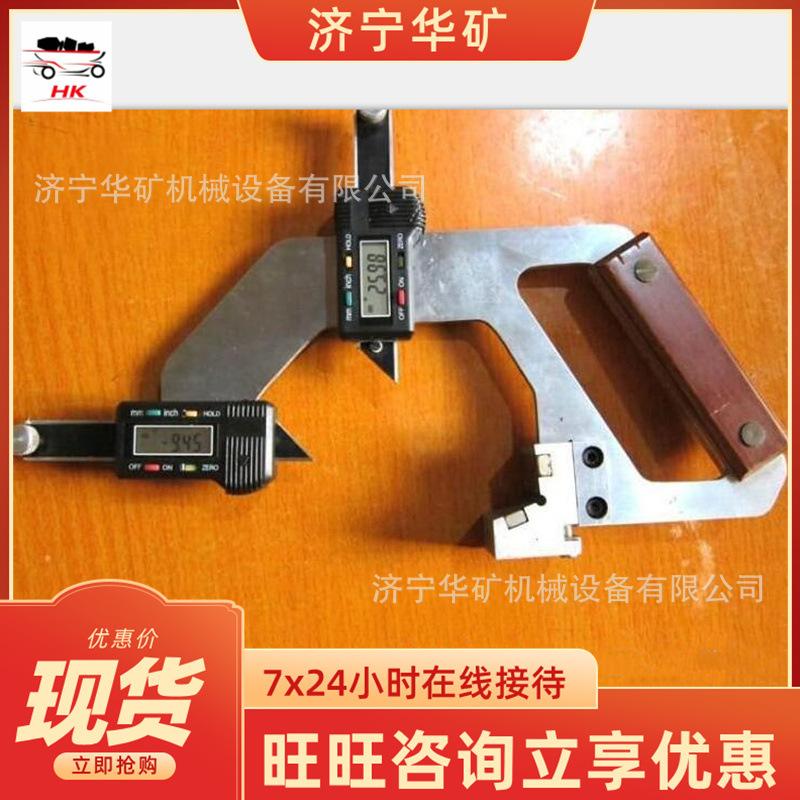

HKCC10-1 instrumento de medição de desgaste de trilho de exibição digital instrumento de medição de desgaste de trilho mecânico fácil de operar

Introdução do produto do instrumento de medição de desgaste ferroviário digital:

O instrumento digital de medição de desgaste de trilhos é usado para medir o desgaste vertical e lateral dos trilhos. Com leitura digital e design razoável, é leve, fácil de operar e intuitivo na leitura. É composto principalmente por uma placa de base, um bloco de posicionamento magnético, uma régua de medição de desgaste vertical, uma régua de medição de desgaste lateral, um dispositivo de leitura digital, um dispositivo de zeramento vernier, uma alça, etc.

Como usar o instrumento digital de medição de desgaste de trilhos:

1. Para calibrar a posição zero, alinhe o dispositivo de zeragem do vernier das réguas de retificação vertical e lateral com a linha "0" no dispositivo de zeragem do vernier e, em seguida, pressione a tecla reset do dispositivo de leitura do display digital para alterar o número exibido para "0,00".

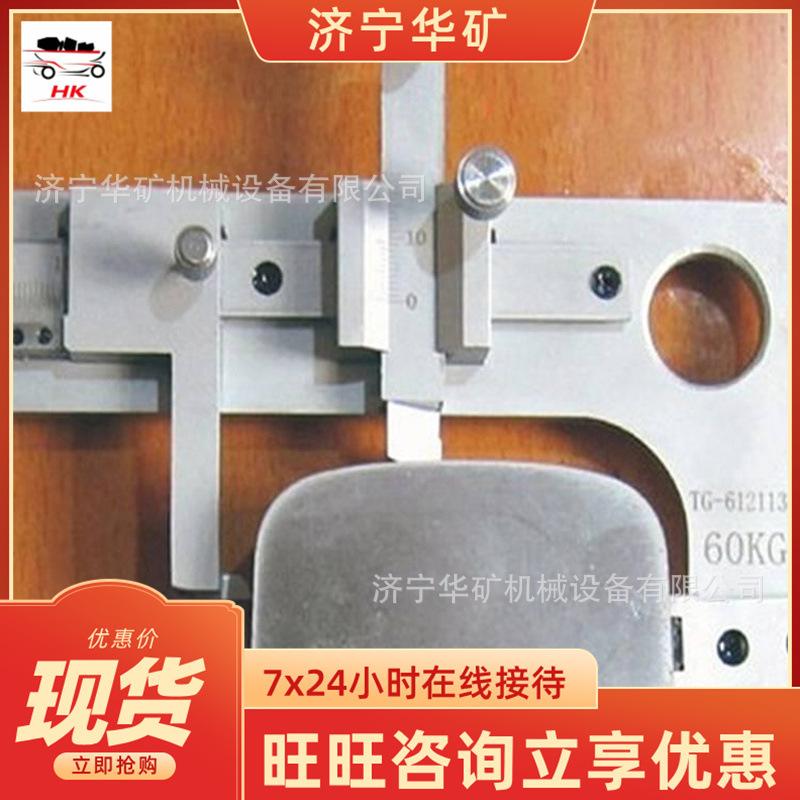

2. Para medir o desgaste do trilho, segure a alça e posicione a régua de desgaste na parte externa do trilho a ser medido. Empurre a régua de desgaste vertical e a régua retificadora lateral de modo que suas sondas entrem em contato com a superfície superior e o lado interno do trilho, respectivamente. Neste momento, você pode ler em O dispositivo lê o desgaste vertical e lateral do trilho.

Parâmetros do produto do instrumento de medição de desgaste digital do trilho:

Posição de medição: De acordo com o artigo 3.4.2 do Regulamento de Manutenção de Linhas Ferroviárias,

Desgaste vertical na largura superior do trilhoMedido em 1/3 (da borda de trabalho padrão), o desgaste lateral é

Trilho ferroviário(Com base na seção padrão) Medido 16 mm abaixo

Faixa de medição Desgaste vertical:15mm

Desgaste lateral:25mm

Precisão do instrumento:±0,3mm

Precisão de leitura: 0,1 mm (nônio), 0,01 mm (display digital)

Erro de repetibilidade:0,1mm
