Válvula de retenção de fluxo axial direta de fábrica HZLH41H Válvula de parada axial de fornecimento

• • Uma breve introdução à válvula de retenção de fluxo axial

    A válvula de retenção de fluxo axial determina a abertura e o fechamento do disco da válvula por meio da diferença de pressão entre a entrada e a saída da válvula. A válvula de retenção de fluxo axial pode efetivamente impedir o refluxo do meio e garantir a segurança da tubulação.

    Detalhes da válvula de retenção de fluxo axial

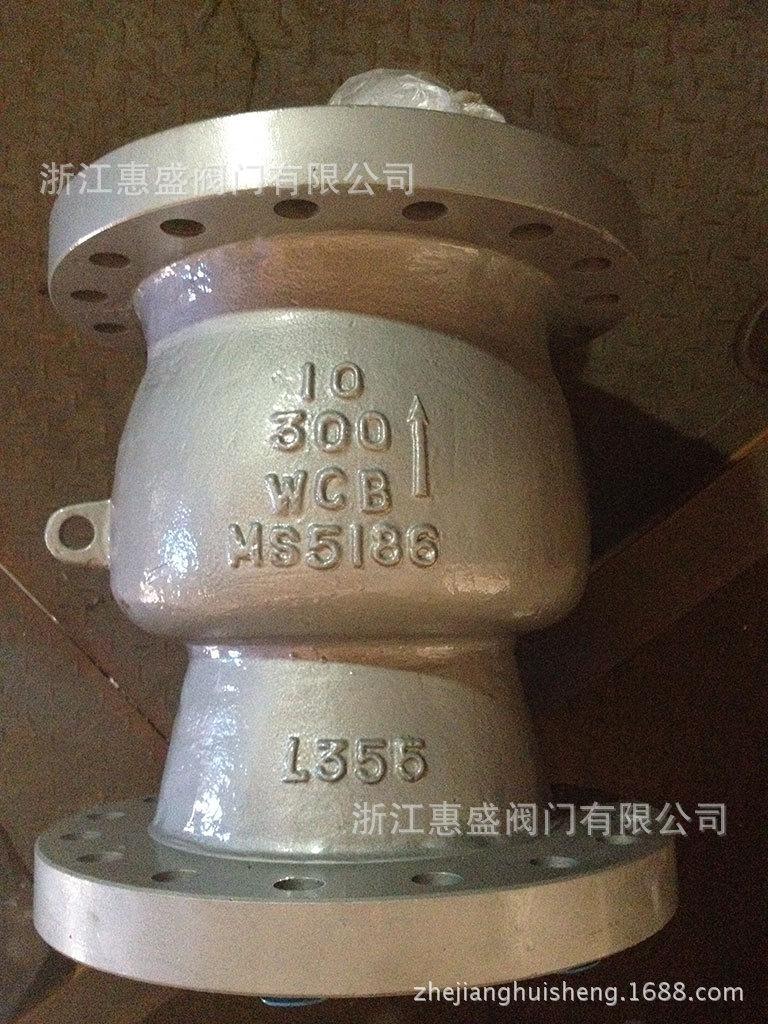

    Válvula de retenção de fluxo axial













    Nome do produto: Válvula de retenção de fluxo axial

    Modelo do produto: ACH41W/H-100C/p

    Nível de pressão: PN16-250 Padrão americano: 150Lb-1500Lb

    Diâmetro nominal: DN40-500mm

    1. Padrões de produtos de válvula de retenção de fluxo axial:



    Design e Fabricação	Comprimento da estrutura	Tamanho da conexão do flange	Teste e Inspeção
    GB/T 21387	GB/T 12221	GB/T 9113.1-9113.2	JB/T 9092



    2. Características do produto da válvula de retenção de fluxo axial:

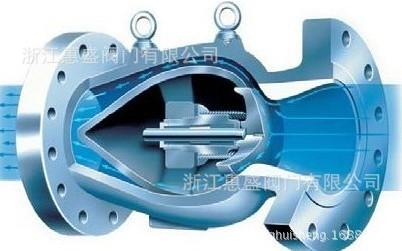

    1. O produto consiste em um corpo de válvula, um corpo de guia, um disco de válvula de movimento axial e um componente de mola. O produto pode efetivamente impedir que o meio flua de volta e garantir a segurança do oleoduto.

    2. O corpo da válvula, o disco da válvula e o cone de cauda são projetados em canais aerodinâmicos, que têm bom desempenho de fluido e minimizam a resistência ao fluxo e a pressão.

    3.É utilizado o material de mola de alto desempenho HT/INCONELX-750, que possui excelente resistência à corrosão, resistência à oxidação e excelentes propriedades mecânicas, garantindo que a mola possa operar em boas condições sob condições de trabalho de longo prazo.

    4. Operação silenciosa, eliminando ruídos e golpes de aríete em tubulações de válvulas para garantir a segurança de equipamentos e tubulações.

    5. Resposta rápida de abertura e fechamento, a mola de pré-carga altamente confiável permite que o disco da válvula responda rapidamente às mudanças na pressão do fluido.

    6. Estrutura compacta, fácil de instalar, pode ser instalada vertical ou horizontalmente.

    7. A válvula adota superfície de vedação de liga de aço, que é resistente ao desgaste, à corrosão e tem uma longa vida útil.

    8. A válvula tem uma ampla faixa de pressão.

    3. Especificações de desempenho das válvulas de retenção de fluxo axial:



    modelo	ACH41H-16C/P	ACH41H-25C/P	ACH41W-40	ACH41W-64	ACH41H-100
    Pressão nominal	PN16	PN25	PN40	PN64	PN100
    Força da casca	2.4	3.8	6,0	9.6	15,0
    Selo de alta pressão	1,8	2.8	4.4	7.1	11,0
    Mídia aplicável	Água, óleo, gás, etc.
    temperatura adequada	≤400℃



    4. Material dos principais componentes da válvula de retenção de fluxo axial:



    corpo da válvula	Disco de válvula	Defletor de ar	Par de vedação	Tronco	primavera
    Aço fundido WCB CF8	Aço fundido WCB CF8	Aço fundido WCB CF8	Revestimento de aço inoxidável	1Gr18Ti9	HT/INCONELX-750



    5. Aspecto parcial e dimensões de conexão da válvula de retenção de fluxo axial ACH41H-16C/P:



    DN	PN	Tamanho da conexão do flange					Dimensões
    		D	D1	D2	b	Zd	eu
    50	16	165	125	99	20	4-18	120
    80	16	200	160	132	20	8-18	180
    100	16	220	180	156	22	8-18	240
    150	16	285	240	211	24	8-22	350
    200	16	340	295	266	24	12-22	450
