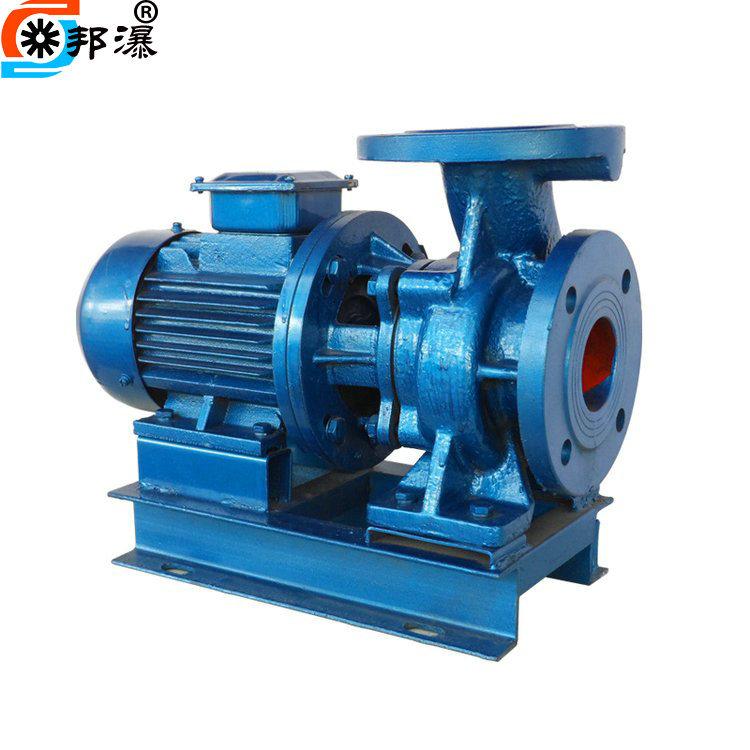

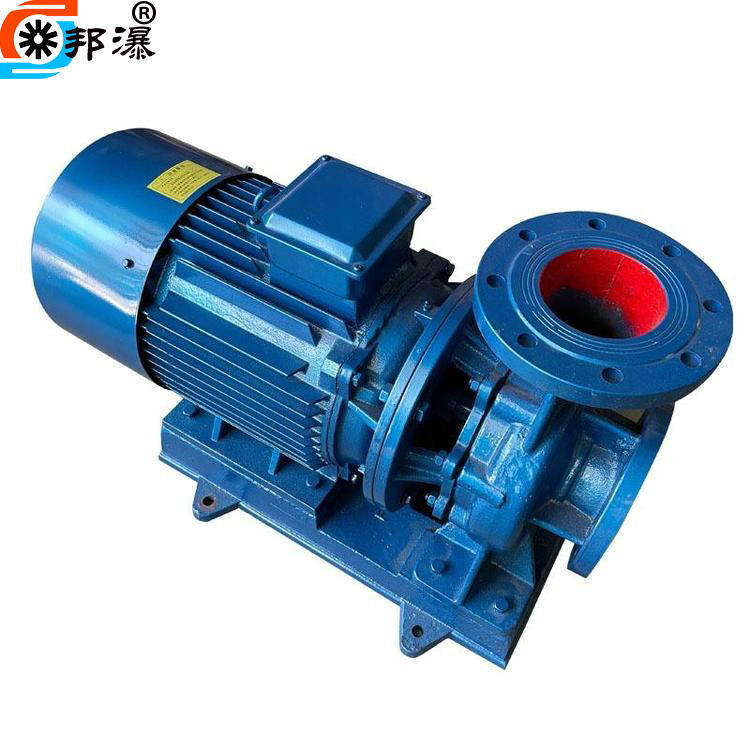

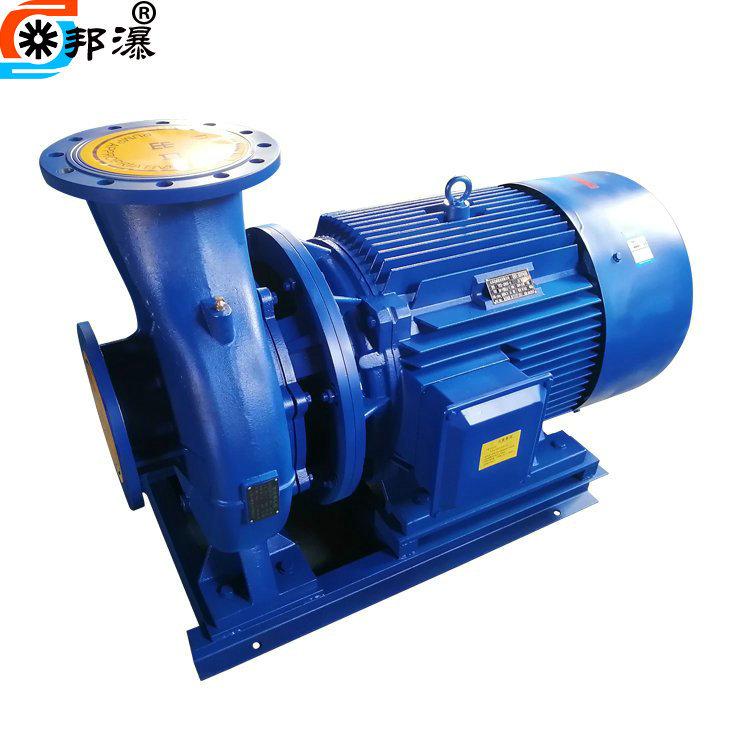

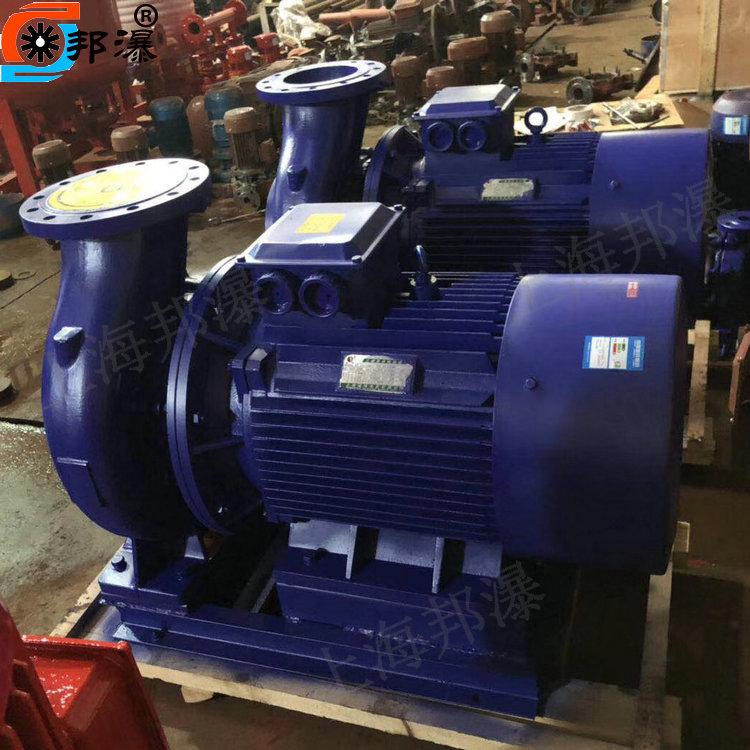

Características da bomba de tubo horizontal ISW Bomba centrífuga de estágio único ISW80-315C Bomba centrífuga horizontal ISW

Modelo de bomba de estágio único, preço da bomba de tubulação, bomba de reforço horizontal, ISW80-315C, preço da bomba de tubulação































Bomba centrífuga horizontal de estágio único e sucção única ISWDetalhes:

A bomba centrífuga horizontal de estágio único e sucção simples ISW é projetada com base na combinação estrutural da bomba centrífuga IS e da bomba vertical, e é projetada e fabricada em estrita conformidade com o padrão nacional para bomba centrífuga de tubulação JB/T53058-93. É um produto com eficiência energética. A bomba é otimizada e projetada usando um modelo hidráulico domesticamente estável. Ao mesmo tempo, de acordo com diferentes temperaturas de operação, meios, etc., o tipo ISWBomba centrífuga horizontalCom base nisso, bombas de água quente, bombas de alta temperatura,Bomba química, bomba de óleo, etc.

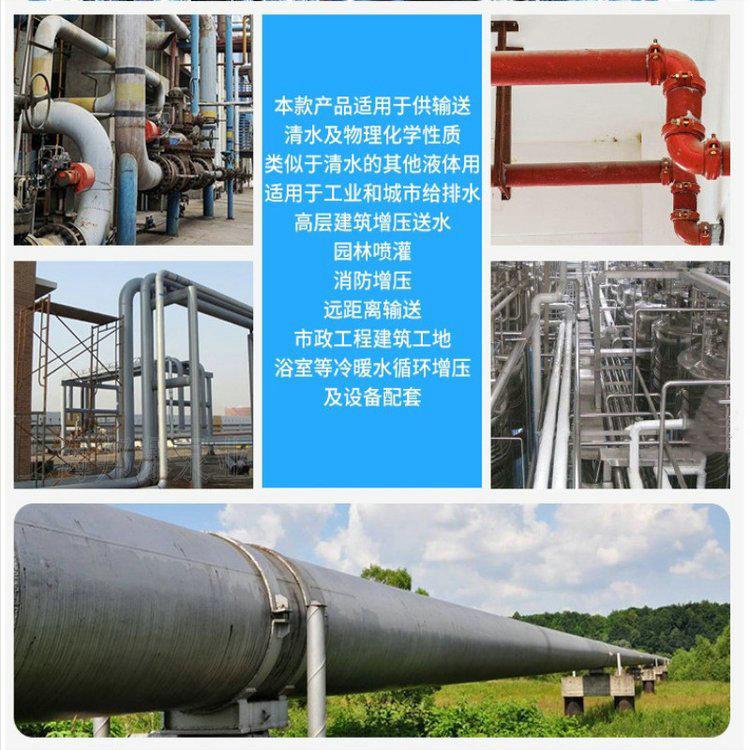

 Bomba centrífuga horizontal de estágio único e sucção única ISWUso do produto:

1. A bomba centrífuga horizontal de estágio único e sucção única ISW também é conhecida comoBomba de tubulação horizontal ISWÉ usado para transportar água limpa e outros líquidos com propriedades físicas e químicas semelhantes às da água limpa. É adequado para abastecimento e drenagem de água industrial e urbana, abastecimento de água pressurizada para edifícios altos, irrigação de jardins, pressurização de combate a incêndio e combinação de equipamentos. A temperatura operacional T é ≤80℃.

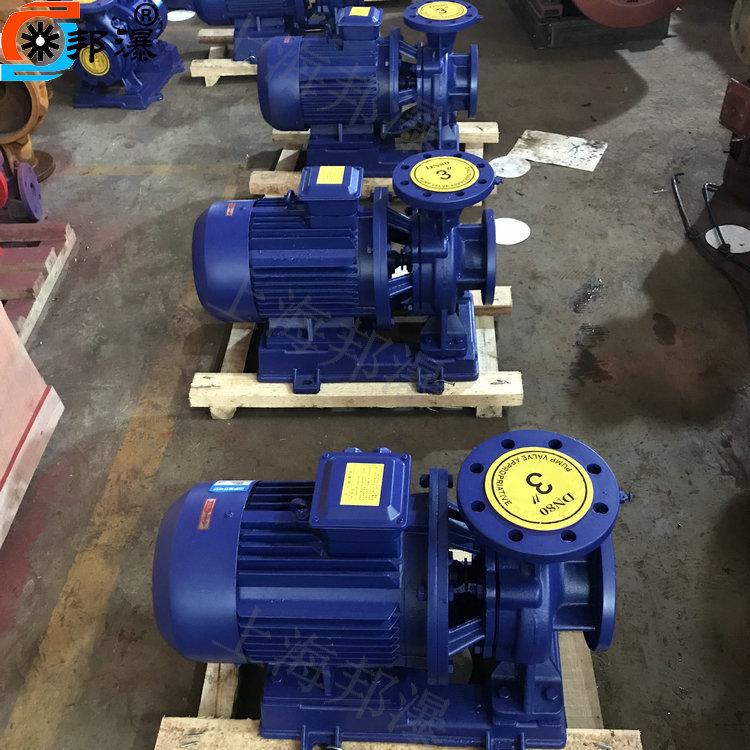

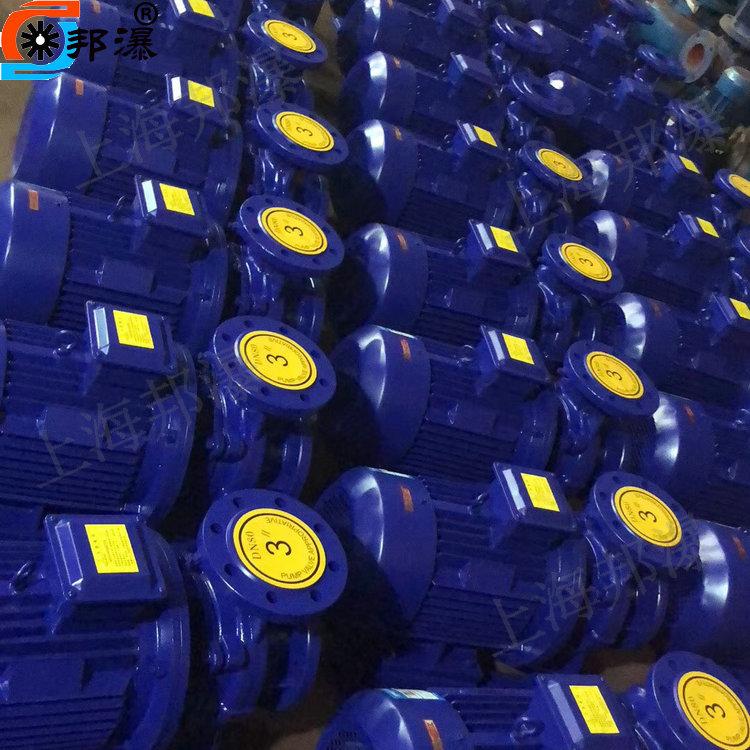

2. A bomba de circulação de água quente (alta temperatura) ISWR (WRG) é amplamente usada em energia, metalurgia, indústria química, têxtil, fabricação de papel, hotéis e restaurantes, etc., circulação de reforço de água quente de alta temperatura de caldeira e bomba de circulação de sistema de aquecimento urbano. Temperatura de uso ISWR T: ≤120℃, temperatura de uso WRG T: ≤240℃.
3. A bomba química horizontal ISWH é usada para transportar líquidos sem partículas sólidas, que são corrosivas e têm uma viscosidade semelhante à da água. É adequada para os setores de petróleo, química, metalurgia, energia elétrica, fabricação de papel, alimentos, farmacêuticos e fibras sintéticas. A temperatura operacional T é de -20℃-120℃.
4. Bomba de óleo horizontal ISWB, usada para transportar produtos petrolíferos como gasolina, diesel, querosene, etc., com temperatura de operação T: -20℃-120℃.



Bomba centrífuga horizontal de estágio único e sucção única ISWCondições de trabalho:

1. Pressão de sucção ≤1,0Mpa, ou alta pressão de trabalho do sistema de bomba ≤1,6Mpa, ou seja, pressão de sucção da bomba + cabeça da bomba ≤ 1,6Mpa, pressão de teste de pressão estática da bomba é 2,5Mpa, indique a pressão de trabalho do sistema ao fazer o pedido. Quando a pressão de trabalho do sistema de bomba for maior que 1,6Mpa, ela deve ser mencionada separadamente ao fazer o pedido, para que as peças de fluxo e as peças de conexão da bomba possam ser feitas de materiais de aço fundido durante a fabricação.
2. Temperatura ambiente <40°C, umidade relativa <95%.
3. O conteúdo volumétrico de partículas sólidas no meio transportado não deve exceder 0,1% do volume unitário, e o tamanho das partículas deve ser inferior a 0,2 mm.
Nota: Se o meio utilizado contiver partículas finas, indique isso ao fazer o pedido para que possam ser usados ​​selos mecânicos resistentes ao desgaste.


ISWBomba de tubulação de estágio únicoNotas de instalação:

1. Antes da instalação, verifique se os fixadores da unidade estão soltos e se o canal de fluxo do corpo da bomba está anormal ou bloqueado para evitar danos ao impulsor e ao corpo da bomba durante a operação da bomba de água.

2. Durante a instalação, o peso do tubo não deve ser adicionado à bomba de água para evitar deformação da bomba.

3. Os parafusos de ancoragem devem ser apertados durante a instalação para evitar que a vibração afete o desempenho da bomba durante a inicialização.

4. Para conveniência de manutenção e uso seguro, uma válvula reguladora deve ser instalada nas tubulações de entrada e saída da bomba e um manômetro deve ser instalado nos acessórios de saída da bomba para garantir que a bomba opere dentro da altura nominal e da faixa de vazão, garantir a operação normal da bomba e aumentar sua vida útil.

5. Após a instalação, retire o eixo da bomba. Não deve haver nenhum som de fricção ou travamento do impulsor. Se houver algum problema, a bomba deve ser desmontada para verificar a causa.

6. As bombas podem ser instaladas com conexão rígida ou flexível (veja método de conexão).

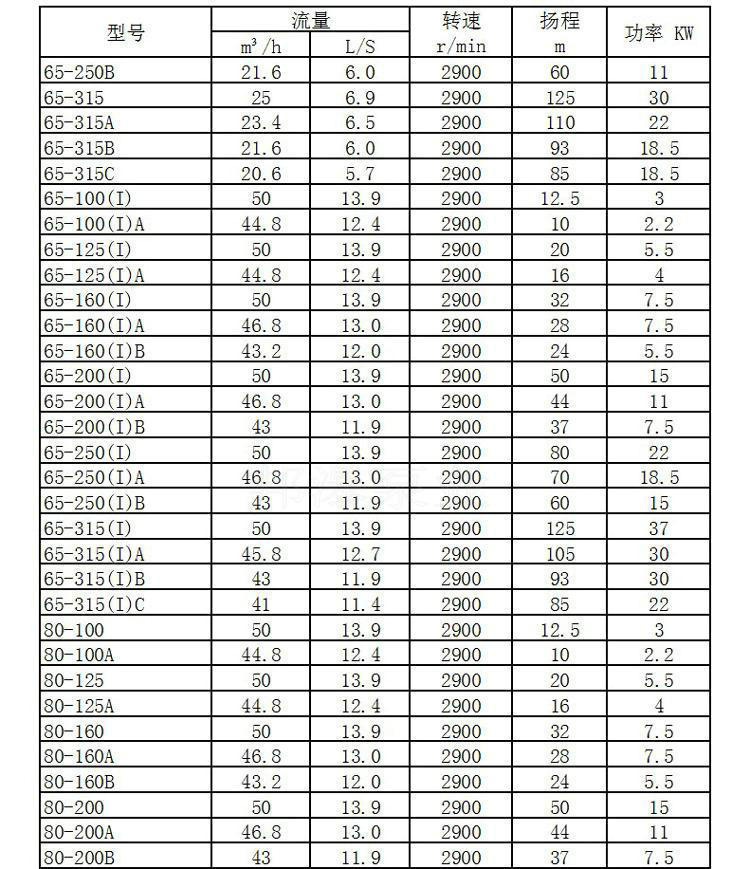

Bomba centrífuga horizontal ISWSignificado do modelo:

Por exemplo: ISW100-160(I)AB
Bomba centrífuga horizontal ISW

100- Diâmetro nominal de entrada e saída da bomba (mm)
160- Diâmetro nominal do impulsor (mm)
Classificação de tráfego I
AB-Impeller após o primeiro e segundo corte

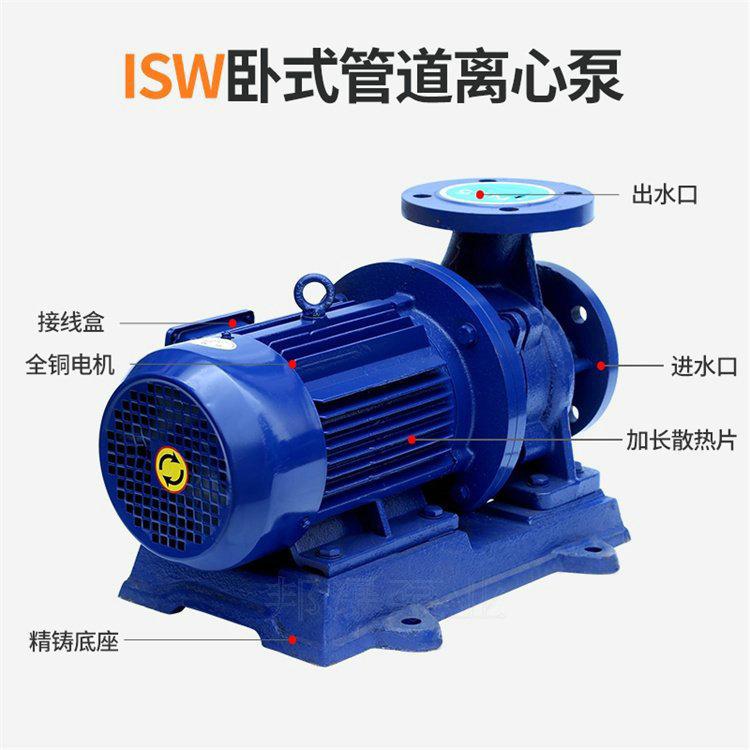

ISWBomba de tubulação horizontalCaracterísticas:

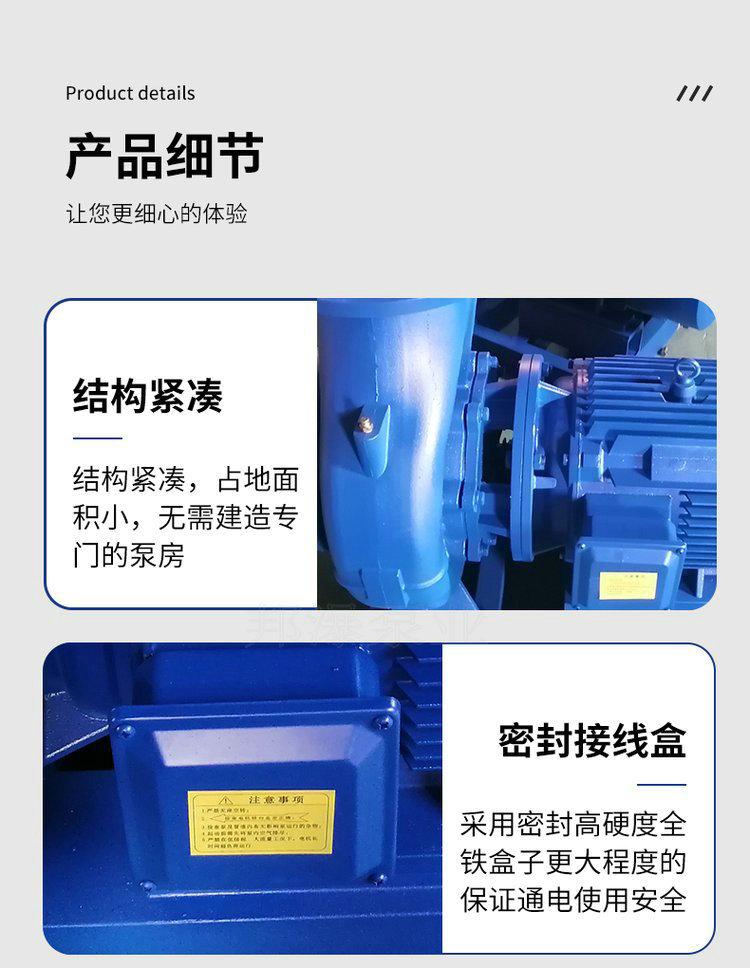

1. A bomba tem uma estrutura vertical com os mesmos diâmetros de entrada e saída e está localizada na mesma linha central. Pode ser instalada na tubulação como uma válvula. Tem uma aparência compacta e bonita, ocupa uma pequena área e tem baixo investimento de construção. Se uma capa protetora for adicionada, ela pode ser colocada ao ar livre para uso.

2. O impulsor é instalado diretamente no eixo estendido do motor, com dimensão axial curta e estrutura compacta. Os rolamentos da bomba e do motor são razoavelmente configurados, o que pode equilibrar efetivamente as cargas radiais e axiais geradas pela operação da bomba, garantindo assim a operação suave da bomba com vibração e ruído muito baixos.

3. A vedação do eixo adota vedação mecânica ou combinação de vedação mecânica, anel de vedação de liga de titânio importado, vedação mecânica resistente a altas temperaturas de tamanho médio e material de liga dura, vedação resistente ao desgaste, o que pode efetivamente aumentar a vida útil da vedação mecânica.

4. É fácil de instalar e manter. Não há necessidade de desmontar o sistema de tubulação. Todas as peças do rotor podem ser extraídas removendo a porca da sede da junta da bomba.

5. As bombas podem ser operadas em série ou paralelo de acordo com os requisitos de uso, ou seja, vazão e altura manométrica.

6. A bomba pode ser instalada verticalmente ou horizontalmente de acordo com os requisitos do layout da tubulação.







Condições de trabalho da bomba centrífuga horizontal:



1. Pressão de sucção 1,0 MPa, ou alta pressão de trabalho do sistema de bomba 1,6 MPa, ou seja, pressão de sucção da bomba + cabeça da bomba 1,6 MPa, pressão de teste de pressão estática da bomba é 2,5 MPa, indique a pressão de trabalho do sistema ao fazer o pedido. Quando a pressão de trabalho do sistema de bomba for maior que 1,6 MPa, ela deve ser mencionada separadamente ao fazer o pedido, para que a parte de fluxo e a parte de conexão da bomba possam ser feitas de aço fundido durante a fabricação.
2. Temperatura ambiente <40°C, umidade relativa <95%.
3. O conteúdo volumétrico de partículas sólidas no meio transportado não deve exceder 0,1% do volume unitário, e as partículas devem ser maiores que 0,2 mm.





Características da bomba de tubulação horizontal ISW:

1. A bomba tem uma estrutura horizontal, com os diâmetros de entrada e saída sendo os mesmos e localizados em um ângulo de 90 graus. Pode ser instalada na tubulação como uma válvula. Tem uma aparência compacta e bonita, ocupa uma pequena área e tem baixo investimento de construção. Se uma capa protetora for adicionada, ela pode ser colocada ao ar livre para uso.
2. O impulsor é instalado diretamente no eixo estendido do motor, com dimensão axial curta e estrutura compacta. Os rolamentos da bomba e do motor são razoavelmente configurados, o que pode equilibrar efetivamente as cargas radiais e axiais geradas pela operação da bomba, garantindo assim a operação suave da bomba com vibração e ruído muito baixos.
3. A vedação do eixo adota vedação mecânica ou combinação de vedação mecânica, anel de vedação de liga de titânio importado, vedação mecânica resistente a altas temperaturas de tamanho médio e material de liga dura, vedação resistente ao desgaste, o que pode efetivamente aumentar a vida útil da vedação mecânica.
4. É fácil de instalar e manter. Não há necessidade de desmontar o sistema de tubulação. Todas as peças do rotor podem ser extraídas removendo a porca da sede da junta da bomba.
5. As bombas podem ser operadas em série ou paralelo de acordo com os requisitos de uso, ou seja, vazão e altura manométrica.
6. A bomba pode ser instalada verticalmente ou horizontalmente de acordo com os requisitos do layout da tubulação.





Condições de trabalho da bomba de tubulação horizontal de estágio único ISW:

1. Pressão de sucção de 1,0 MPa ou alta pressão de trabalho do sistema de bombeamento de 1,6 MPa, ou seja, pressão de sucção da bomba + altura manométrica da bomba de 1,6 MPa, pressão de teste de pressão estática da bomba de 2,5 MPa. Indique a pressão de trabalho do sistema ao fazer o pedido. Quando a pressão de trabalho do sistema de bombeamento for superior a 1,6 MPa, isso deve ser mencionado separadamente ao fazer o pedido. Assim, a parte de fluxo e a parte de conexão da bomba podem ser feitas de aço fundido durante a fabricação.
2. Temperatura ambiente <40°C, umidade relativa <95%.
3. O conteúdo volumétrico de partículas sólidas no meio transportado não deve exceder 0,1% do volume unitário, e as partículas devem ser maiores que 0,2 mm.
Observação: se o meio utilizado contiver partículas finas, indique isso ao fazer o pedido para que o fabricante possa usar selos mecânicos resistentes ao desgaste.
