Série Plh Plh10-01 Plh4-02 Plh6-01 Plh8-02 Plh12-03 Plh16-04
Variantes
Correspondências exatas por um preço menor
Produtos similares a um preço mais baixo
encaixe de tubo
Tendo um rico espaço de seleção, pode ser aplicado à maioria das operações de tubulação.
| Resina | PBT |
| Metal | Latão niquelado |
| borracha de vedação | NBR |
Especialidade
Tendo um rico espaço de seleção, pode ser aplicado à maioria das operações de tubulação.
De acordo com as condições, o fluido também pode ser água.
Alto desempenho e alta qualidade
As mandíbulas de travamento podem agarrar uniformemente a circunferência externa do tubo. Após vários anos, ainda tem a mesma sensação de carga e descarga de quando era novo.
A manga elástica com formato único bloqueia o vazamento de ar.
Seleção multissegmento líder da indústria
A seleção de tamanhos de produtos redutores é abundante. Onde antes eram necessários dois conectores, agora apenas um é suficiente.
Pode reduzir o número de juntas usadas e economizar espaço.
A direção de exportação do tubo também pode ser ajustada após a instalação.
Tubulações podem ser centralizadas.
Unidades múltiplas (PKD, PKG, PKJ) e unidades simples (PKVD, PKVG) podem ambas ser usadas para tubulações concentradas em espaços pequenos.
Usando lubrificante fluorado, limpo com ar limpo e embalado em uma sala limpa ISO Classe 6.
Fornece embalagem para sala limpa adequada para vários processos de fabricação que requerem proteção contra poeira e óleo. (Opcional)
Após lavagem ultrassônica a vácuo com HFE (hidrofluoroéter) em uma sala limpa, embalagem a vácuo.
| Tipo padrão | |
| usar fluido | Ar, água (sob certas condições※) |
| Pressão máxima de operação | 1,0 MPa |
| Faixa de pressão negativa | -100kPa |
| Faixa de temperatura operacional | 0～60℃（não congelável） |
avisar
※）Quando o fluido usado for água, por favor, certifique-se de seguir as regras abaixo.
Ao usar água, mantenha a pressão flutuante abaixo da faixa de pressão máxima.
Pode ser usada água da torneira doméstica japonesa que não contenha impurezas ou contaminantes. Ao usar outra água, realize uma avaliação e confirmação na máquina real com antecedência.
Ao usar água, certifique-se de usar o anel de inserção (WR).
Tamanho aplicável
| Tamanho do tubo | |
| Milímetro (mm) | φ4, φ6, φ8, φ10, φ12, φ16 |
| polegada | φ1/8", φ5/32", φ3/16", φ1/4", φ5/16", φ3/8", φ1/2", φ5/8" |
| Tamanho da rosca | |
| Thread métrico | M5×0.8, M6×1 |
| Rosca de tubo cônico | R1/8, R1/4, R3/8, R1/2 |
| rosca métrica interna | M5×0,8 |
| rosca interna cônica | Rc1/8, Rc1/4, Rc3/8, Rc1/2 |
| Rosca unificada | 10-32UNF |
| Rosca NPT padrão americano | NPT1/16, NPT1/8, NPT1/4, NPT3/8, NPT1/2 |
Baixar imagens de tamanhos diferentes

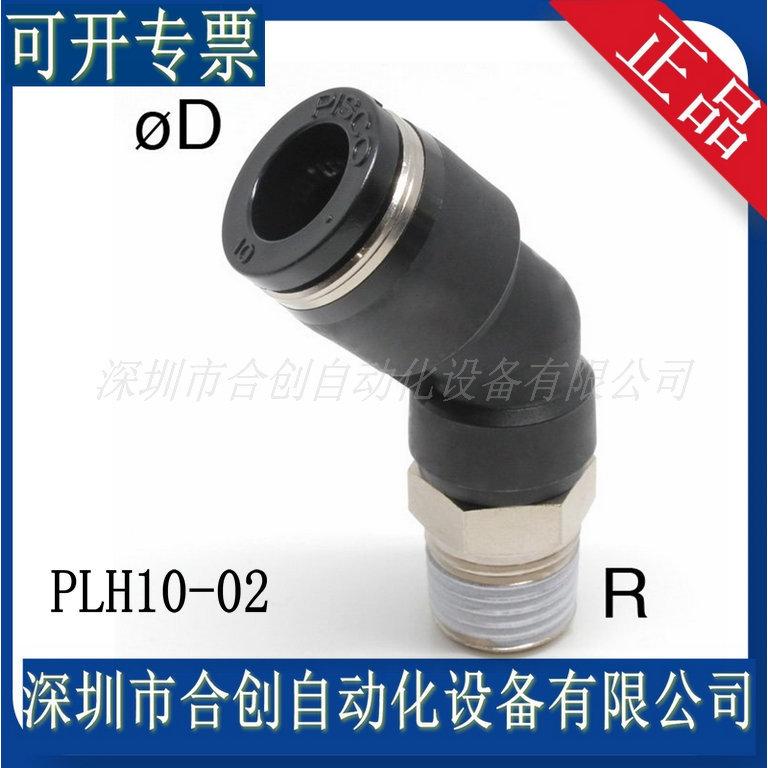

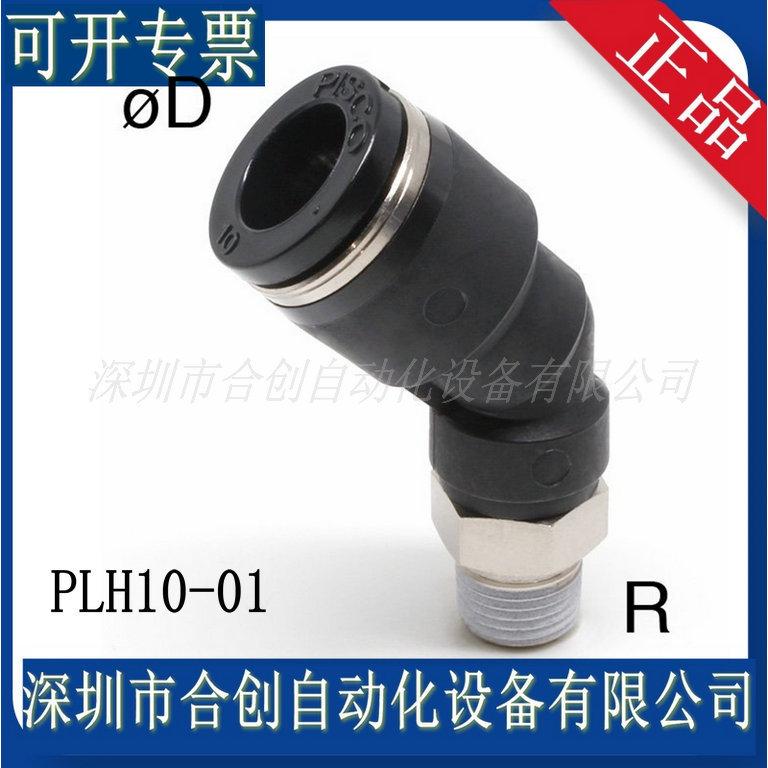

| PLH8-01 | PLH8-02 | PLH8-03 | PLH10-01 | PLH10-02 |

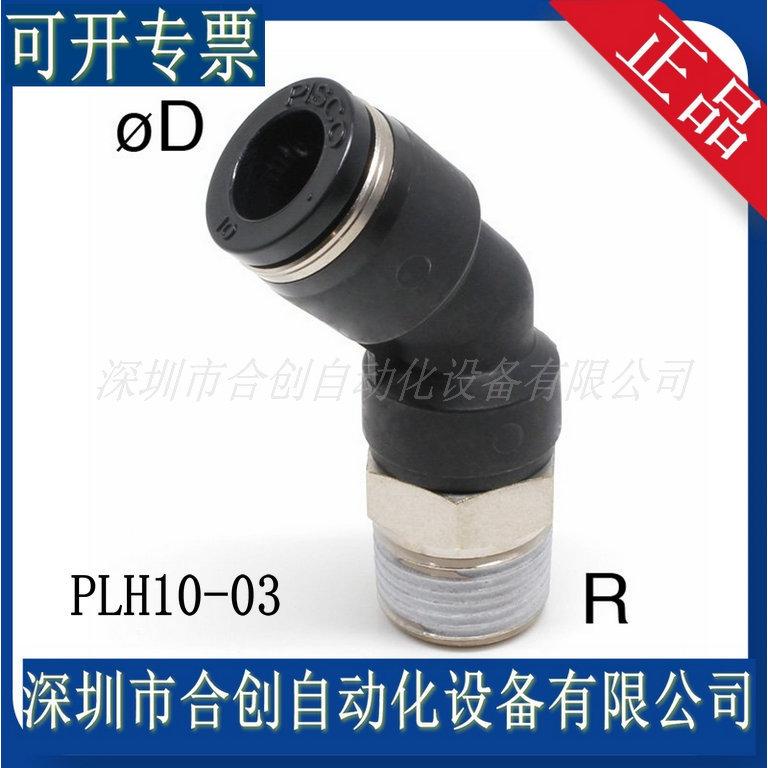

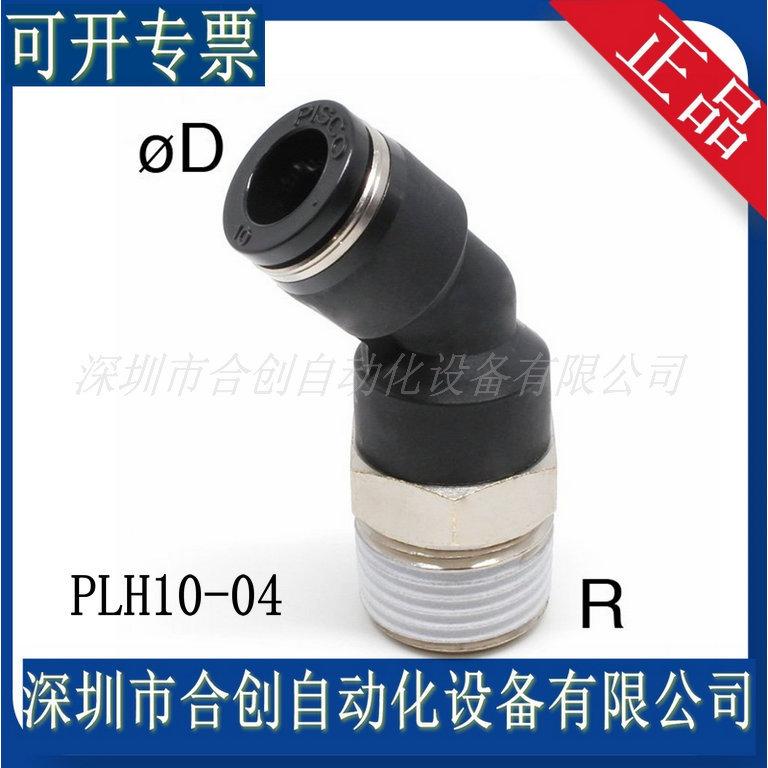

| PLH10-03 | PLH10-04 | PLH12-02 | PLH12-03 | PLH12-04 |
| PLH16-03 | PLH16-04 |
|
|
 POC hexagonal direto |
 Rosca Fêmea Reta PCF |
 Conector PMF reto com rosca fêmea para montagem em painel |
 Cotovelo em L PL |
 Cotovelo Estendido PLL |
 Joelho 45° PLH |
 Cotovelo universal hexagonal POL |
 Cotovelo Universal com Rosca Fêmea PHF |
 Joelho Coletor PAX |
 Cotovelo para Tripé PVX |
 Cotovelo Universal PH |
 Coletor de Porta Dupla com Rosca Interna PAF |
 Joelho triplo PHT |
 Cotovelo duplo PHW |
Coletor de passagem dupla PA |
 Cotovelo de rosca interna PLF |
 coletor de quatro ramais PAW |
 Coletor de seis portas PAT |
 Coletor T PB |
 Coletor triplo PD |
 Coletor Y PX |
 Coletor Y Duplo PRX |
 Distribuidor Multifuros de Linha Única Doença Policística Renal |
 Coletor multiportas de fileira dupla PKVD |
 União Passante PU |
 Redutor Acoplamento Reto PG |
 PM passante reto montado em painel |
 PMP passante montado em painel |
 Cotovelo União PV |
 Cotovelo de painel PML |
 Joelho triplo PAU |
 Tripé PVU |
 Peça T PE |
 Tê Redutor PEG |
 Tee em forma de Y PY |
 Redutor tipo Y PW |
 Redutor duplo tipo Y PRG |
 Reduzindo Unidade Múltipla de Linha Única PKG |
 Reduzindo Unidade Múltipla de Linha Dupla PKVG |
 Phillips PZA |
 Reduzindo Cruz PZB |
 Reduzindo PZC Cruzado |
 Adaptador Reto PGJ |
 Adaptador de cotovelo PLJ |
 Adaptador de Cotovelo Estendido PLLJ |
 Adaptador 45° PLHJ |
 Adaptador Redutor de Cotovelo PLGJ |
 Adaptador Redutor de Cotovelo Estendido PLLGJ |
 Adaptador tipo Y PYJ |
 Adaptador redutor tipo Y PWJ |
 Adaptador Y Duplo PRJ |
 Adaptador Multi-Portas de Linha Única PKJ |
 Adaptador bidirecional PIJ |
 Adaptador redutor PORCO |
 Adaptador tipo inserção PTJ |
 Adaptador de extensão PF |
 Adaptador redutor PFF |
avisar
1. Não use quando o fluido for água e todos os requisitos de especificação não forem atendidos. Caso contrário, podem ocorrer problemas como quebra do conector, desprendimento do tubo e vazamento.
Perceber
1. Após fixar a conexão de cotovelo de partição (PML), ao ajustar a direção da conexão de cotovelo, gire-a no sentido horário (vire para a direita).
2. Instale a junta de borracha da parte de fixação da divisória do cotovelo de montagem em painel (PML) no lado da porca de alumínio. Instalá-la no lado da porca sextavada pode fazer com que a parte de aperto da divisória afrouxe ou a junta de borracha deforme.
