Jiatuo JT6310A carga eletrônica DC programável/carga de alimentação de LED 120W/150V/20A

Nome do Produto: Carga Eletrônica DC Programável Carga Dedicada para Fonte de Alimentação LED

Modelo do produto: JT6310A 120W/150V/20A

Introdução do produto:

A série de cargas eletrônicas JT631x, com a ajuda de amostragem síncrona de alta velocidade de 500 KHz e tecnologia DSP, aprimora abrangentemente o teste transiente e a análise inteligente multifacetada, e se integra totalmente à função de teste automático, sendo particularmente adequada para produção em massa e inspeção de materiais recebidos nas indústrias de fontes de alimentação e relacionadas; a taxa de subida de corrente programável, a carga dinâmica de alta velocidade e as funções de sequência programável também podem atender à maioria das necessidades de P&D; a exclusiva sincronização mestre-escravo paralela pode atender às necessidades de carga síncrona de fontes de alimentação de saída multicanal e às necessidades de expansão de potência de fontes de alimentação de saída de canal único.

Carga eletrônica JT6310A, aumento de corrente em escala total de 10uS, amostragem síncrona de 500KHz, busca por simulação de carga mais realista e rápida, experiência em análise de sinal mais sistemática e de frequência mais alta, e alcance de detecção mais de ponta, mais abrangente, mais rápida e mais inteligente.

Descrição detalhada:

 A carga eletrônica Jiatuo é usada para testar fontes de alimentação chaveadas, LEDFonte de alimentação do driver, sistema de teste automático (ATE),Fusíveis e outros aspectos têm vantagens únicas.

Característica principal:

★Múltiplos modos de trabalho

Possui modos de teste como CC/CV/CP/CR/DYNA/Lista/OCP, etc.

★ Teste automático em máquina única:

Complete os testes de efeito de carga, ripple, transiente, OCP, curto-circuito e outros com um clique para melhorar a eficiência do teste.

Relatório de teste completo e manual de suporte para carregamento passo a passo para suportar aplicações de manutenção convenientes.

★Controle de tempo síncrono:

Suporta carregamento síncrono, operação dinâmica e operação em lista de 16 cargas para atender às necessidades de teste de fontes de alimentação com múltiplas saídas.

Suporta operação paralela de 16 cargas e distribuição inteligente de energia para atender às necessidades de expansão de alta potência.

★Loop de alta velocidade

A energia de impacto do desequilíbrio é reduzida, a resistência ao impacto é mais forte e a confiabilidade do sistema é maior.

A taxa de rejeição de ripple da fonte de alimentação é maior e a carga é mais precisa.

★Controle e medição de alta velocidade e alta precisão:

Precisão de controle de 0,03%, frequência de controle de 500kHz, inclinação programável de mudança de corrente.

Amostragem de 500kHz, taxa de atualização de dados de 15Hz, precisão de 0,03%, 10uA, resolução estável de 100uV.

Medição em tempo real dos valores de pico a pico de tensão e corrente (Vpp/Vp+/Vp-/Ipp/Ip+/Ip-).

★Carga e controle dinâmicos:

Frequência de operação de carga dinâmica máxima de 50kHz, inclinação de mudança de corrente programável e medição em tempo real do pico de tensão Vp+/Vp-.

O controle de tempo síncrono suporta o carregamento dinâmico síncrono de diferentes cargas.

Função de varredura dinâmica de conversão de frequência automática de até 50 kHz (Sweep).

★Função de tempo de carga programável (Lista):

8 arquivos, cada arquivo tem 200 etapas de temporização de carga, resolução de 2us e suporta edição de formas de onda complexas de até 50kHz.

A taxa de variação de corrente programável em uma única etapa e o suporte automático para interrupção de linha tornam a edição de formas de onda mais conveniente e mais informativa.

O controle de tempo síncrono suporta o carregamento sequencial síncrono de diferentes cargas.

★Teste Automático de OCP:

Capturar automaticamente os pontos de proteção OCP.

Capturar automaticamente o ponto de máxima potência (Pmax) e a tensão e corrente de operação neste ponto.

★Medição de gatilho e tempo (Timing):

O disparo por forma de onda de tensão e corrente suporta testes como tempo de subida da fonte de alimentação, tempo de atraso OCP, tempo de ligar/desligar do fusível, etc.

Gatilho de hardware externo, suporta tempo de ativação/tempo de retenção e outros testes.

Captura de forma de onda, suporta ponto de proteção OVP e teste de tempo de proteção.

★Aplicação programável:

Protocolo SCPI padrão, porta serial RS232 isolada padrão, taxa de transmissão máxima de 115200.

A saída de alimentação isolada de 5V/200mA facilita a interconexão de diferentes dispositivos de interface (como o barramento RS485).

TRIG_IN, RI, DFI e TRIG_OUT são quatro sinais de E/S isolados de alta velocidade que suportam a sincronização entre diferentes dispositivos.

O intervalo de amostragem mais rápido é de 2us, 4096 pontos e função de saída de forma de onda transiente digital com precisão de 16 bits.

Indicadores técnicos:

outras instruções:

Dimensões gerais (L*A*P): 108mm*214mm*390mm
Peso da máquina: 4,1 kg (JT6310/JT6311), 5 kg (JT6312/JT6313/JT6314/JT6315)
Faixa de entrada de energia CA (selecionável via interruptor no painel traseiro):
(1) AC220V ±10% 50Hz/60Hz (2) AC110V ±10% 50Hz/60Hz
Método de resfriamento: resfriamento de ar forçado
Temperatura de operação: 0~40℃
Temperatura de armazenamento: -20~70℃
Ambiente de uso: Projetado para uso interno, umidade máxima de 95%

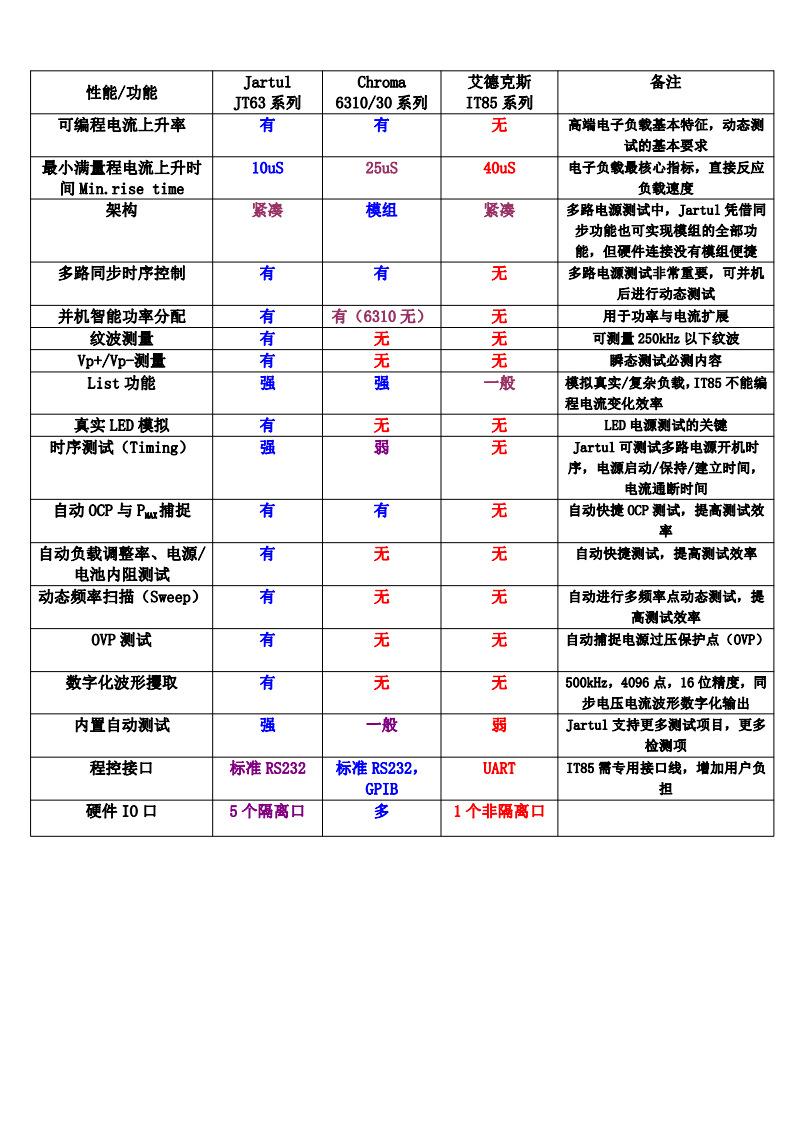

Comparação funcional entre a carga Jiatuo e as cargas Chroma e Itech:
