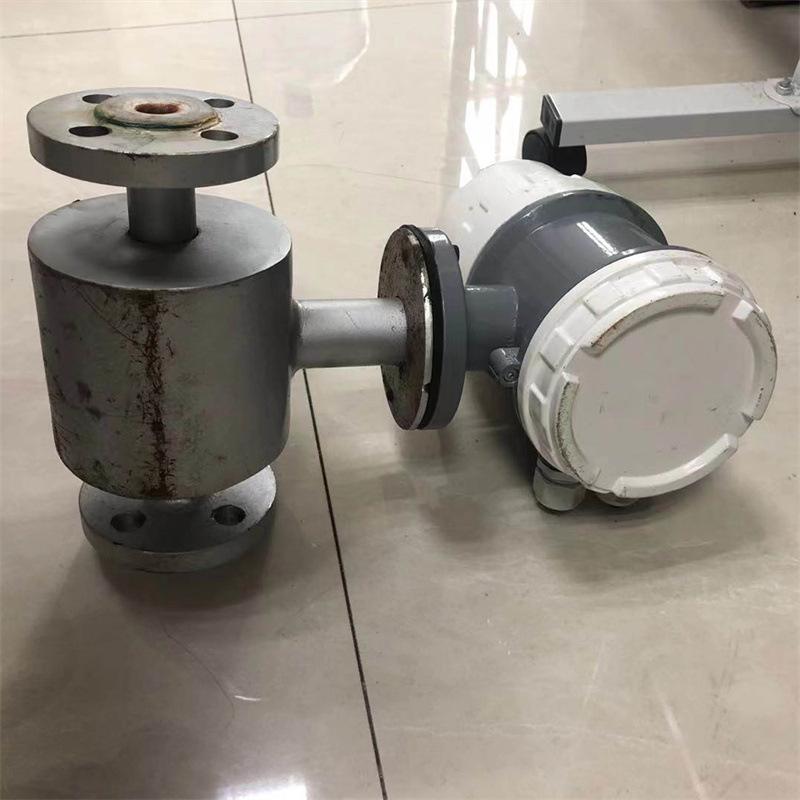

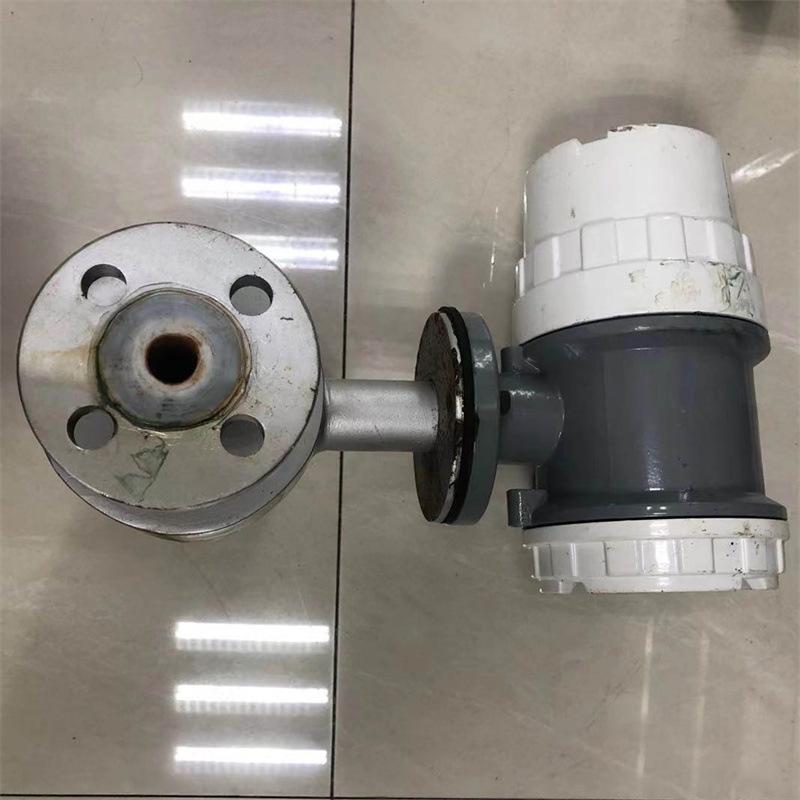

Para venda Fabricantes de medidores de vazão eletromagnéticos Spot Mine Medidor de vazão eletromagnético Lzd650 / 200g Medidor de vazão eletromagnético

estrutura

A estrutura do medidor de vazão eletromagnético é composta principalmente por sistema de circuito magnético, tubo de medição, eletrodo, invólucro, forro e conversor.

Sistema de circuito magnético: Sua função é gerar um campo magnético uniforme DC ou AC. O circuito magnético DC é realizado por ímãs permanentes. Suas vantagens são que a estrutura é relativamente simples e é menos perturbada pelo campo magnético CA. Porém, é fácil polarizar o líquido eletrolítico no tubo de medição, de modo que o eletrodo positivo seja circundado por íons negativos e o eletrodo negativo seja circundado por íons positivos, ou seja, a polarização dos eletrodos e a resistência interna entre o dois eletrodos aumenta, o que afeta seriamente o funcionamento normal do instrumento. Quando o diâmetro da tubulação é grande, o ímã permanente também é grande, pesado e antieconômico, de modo que o medidor de vazão eletromagnético geralmente usa um campo magnético alternado e é excitado por uma fonte de alimentação de frequência de energia de 50 Hz.

Conduíte de medição: Sua função é permitir a passagem do líquido condutor. Para fazer com que o fluxo magnético seja desviado ou curto-circuitado quando as linhas magnéticas de força passam pelo conduíte de medição, o conduíte de medição deve ser feito de materiais não magnéticos, de baixa condutividade, baixa condutividade térmica e mecanicamente fortes. Podem ser usados ​​aço inoxidável não magnético, fibra de vidro, plástico de alta resistência, alumínio, etc.

Eletrodo: Sua função é induzir um sinal de potencial induzido proporcional ao valor medido. Os eletrodos são geralmente feitos de aço inoxidável não magnético e devem estar nivelados com o revestimento para que o fluido possa passar sem obstrução. Deve ser instalado verticalmente à tubulação para evitar que sedimentos se acumulem e afetem a precisão da medição.

Shell: Fabricado em material ferromagnético, é a cobertura externa da bobina de excitação do sistema de distribuição e isola a interferência do campo magnético externo.

Revestimento: Existe um revestimento de isolamento elétrico completo no lado interno do conduíte de medição e na superfície de vedação do flange. Está em contato direto com o líquido medido e sua função é aumentar a resistência à corrosão do conduíte de medição e evitar que o potencial induzido seja curto-circuitado pela parede metálica do conduíte de medição. O material de revestimento é principalmente plásticos de politetrafluoroetileno resistentes à corrosão, resistentes a altas temperaturas e resistentes ao desgaste, cerâmica, etc.

Conversor: O sinal potencial induzido gerado pelo fluxo de líquido é muito fraco e é muito afetado por vários fatores de interferência. A função do conversor é amplificar o sinal potencial induzido e convertê-lo em um sinal padrão unificado e suprimir o sinal de interferência principal. Sua tarefa é converter o sinal potencial induzido Ex detectado pelo eletrodo em um sinal DC padrão unificado após amplificação.

Características

1. A medição não é afetada por alterações na densidade, viscosidade, temperatura, pressão e condutividade do fluido;

2. Não há peças de bloqueio de fluxo no tubo de medição, nenhuma perda de pressão e requisitos de baixa seção de tubo reto. Possui adaptabilidade única à medição de polpa;

3. Seleção razoável de revestimento do sensor e materiais de eletrodo, ou seja, boa resistência à corrosão e resistência ao desgaste;

4. O conversor adota um novo método de excitação com baixo consumo de energia, ponto zero estável e alta precisão. A faixa de fluxo pode chegar a 150:1;

5. O conversor pode ser integrado ao sensor ou separado;

6. O conversor adota microprocessador de alto desempenho de 16 bits, display 2x16LCD, configuração de parâmetros conveniente e programação confiável;

7. O medidor de vazão é um sistema de medição bidirecional com três integradores: total direto, total reverso e total de diferença; pode exibir fluxo direto e reverso e possui múltiplas saídas: corrente, pulso, comunicação digital, HART;

8. O conversor adota tecnologia de montagem em superfície (SMT) e possui funções de autoteste e autodiagnóstico;

9. A precisão da medição não é afetada por alterações na densidade, viscosidade, temperatura, pressão e condutividade do fluido. O sinal de tensão induzido pelo sensor está linearmente relacionado à vazão média, portanto a precisão da medição é alta.

10. Não há obstruções de fluxo na tubulação de medição, portanto não há perda de pressão adicional; não há peças móveis na tubulação de medição, portanto a vida útil do sensor é extremamente longa.

11. Como o sinal de tensão induzida é formado em todo o espaço preenchido com campo magnético e é o valor médio na superfície do tubo, a seção reta do tubo exigida pelo sensor é mais curta, com comprimento 5 vezes o diâmetro do tubo.

12. O conversor adota microcomputador de chip único (MCU) e tecnologia de montagem em superfície (SMT), que possui desempenho confiável, alta precisão, baixo consumo de energia, ponto zero estável e configuração de parâmetros conveniente. Clique no display LCD chinês para exibir o fluxo cumulativo, fluxo instantâneo, taxa de fluxo, porcentagem de fluxo, etc.

13. O sistema de medição bidirecional pode medir o fluxo direto e o fluxo reverso. Tecnologia de produção especial e materiais de alta qualidade são utilizados para garantir que o desempenho do produto permaneça estável por um longo tempo.
