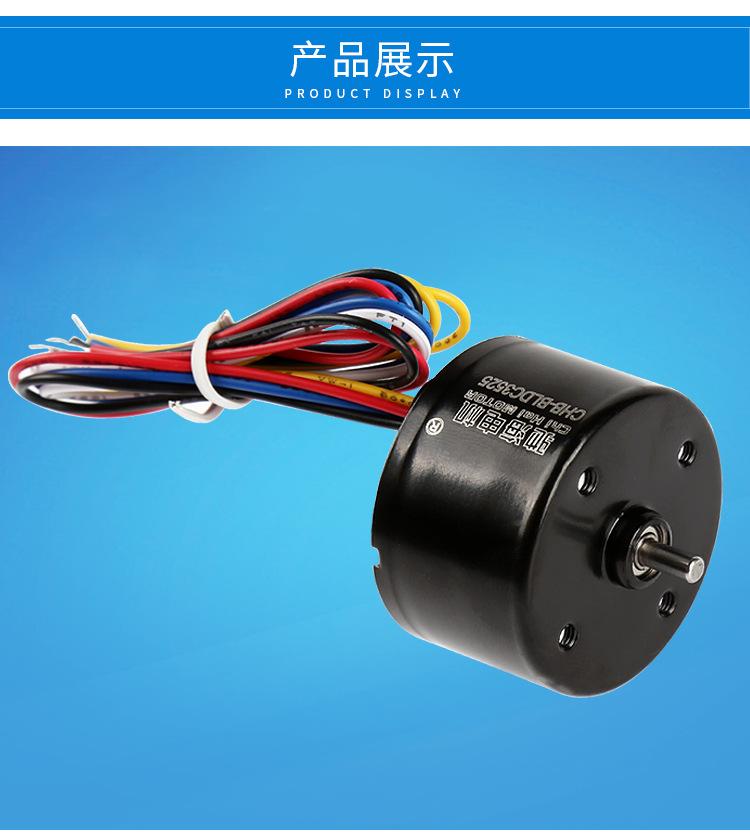

Vendas diretas da fábrica BLDC3525 DC brushless motor para frente e para trás 12V24V embutido drive longa vida

Este motor é um motor padrão produzido por nossa empresa. É amplamente utilizado em eletrodomésticos inteligentes, robôs, lanças de câmera, cortadores de fita elétricos, etc. Está em estoque há muito tempo! Será enviado assim que você tirar a foto!

Se precisar de outros parâmetros, entre em contato com o lojista para discutir o tempo de preparação da amostra

Se você precisar comprar em grandes quantidades, pode visitar diretamente nossa fábrica para discutir negócios~

Nota especial: Recentemente, foi descoberto que alguns compradores levaram o produto de volta e conectaram os polos positivo e negativo incorretamente, fazendo com que a placa de circuito queimasse. Preste atenção ao método de fiação. O polo positivo do fio vermelho é conectado ao polo positivo, e o polo negativo do fio preto é conectado ao polo negativo. Se a fiação vermelha e preta permanecerem inalteradas, o fio branco é conectado ao polo negativo e ele será revertido e desconectado e, em seguida, girará para frente novamente. Se for descoberto que a conexão está invertida ou o motor está danificado devido ao programa de controle original não ter sido alterado, ele não será devolvido ou trocado. Se você tiver alguma dúvida, por favor, não compre, pergunte primeiro, obrigado!

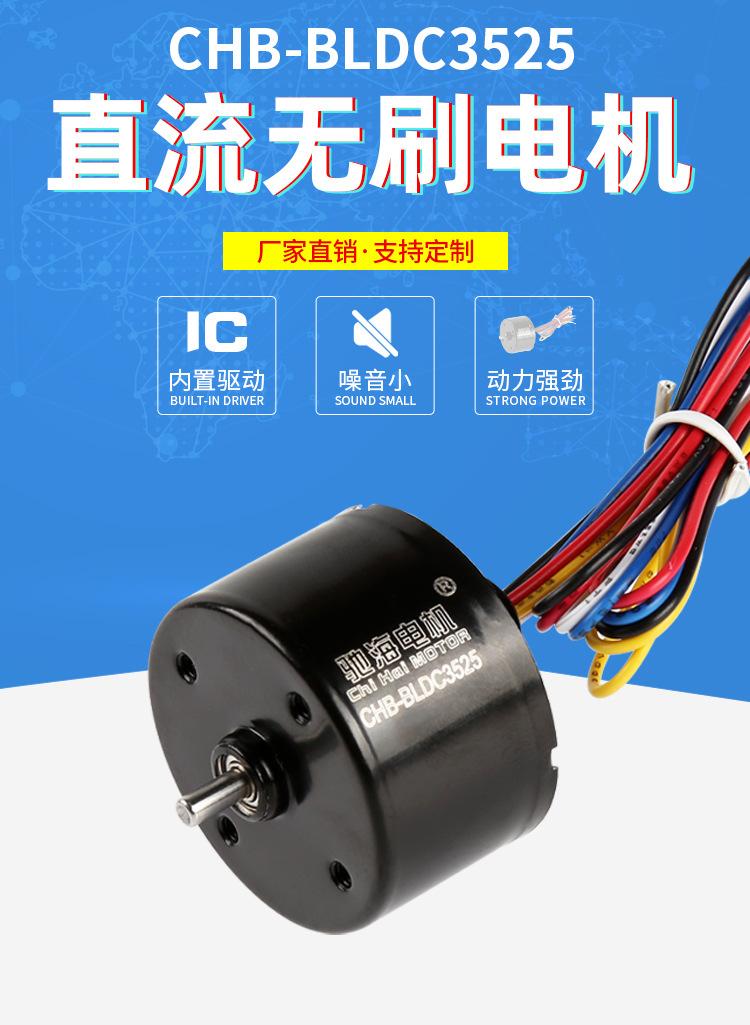

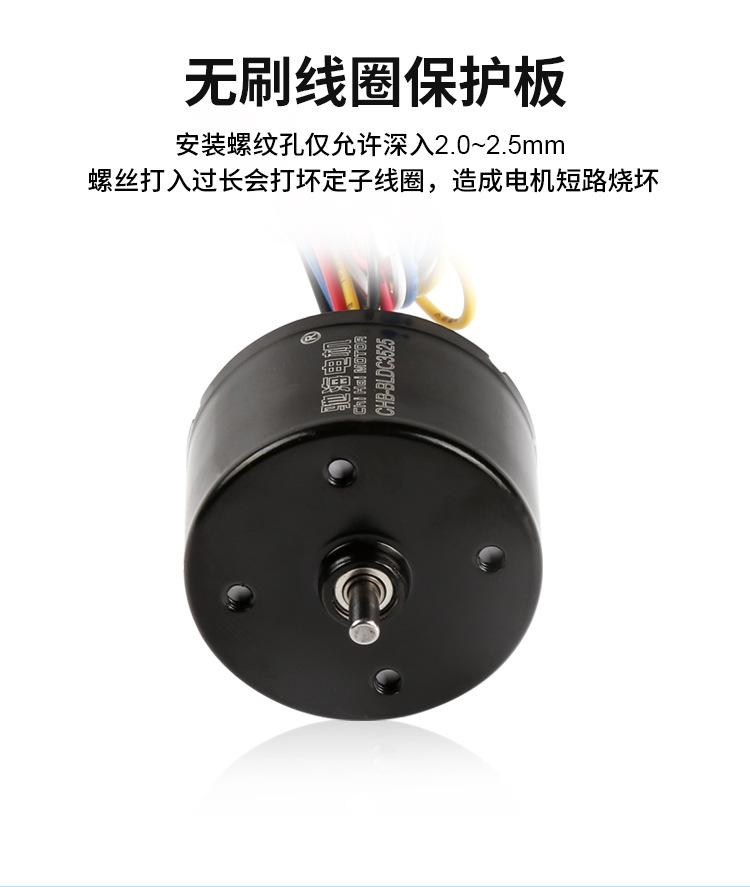

Descrição do motor sem escovas: CHB-O motor CC sem escovas BLDC3625 possui um diâmetro externo de 36 mm. Este motor apresenta vida útil ultralonga (aproximadamente 3 a 5 vezes maior que a de um motor com escovas), ampla faixa de tensão de operação, baixo ruído, alto torque, desempenho estável e confiável, rotação para frente e para trás, parada de emergência em caso de falha de energia, regulagem de velocidade e saída de linha de medição de velocidade. A qualidade da produção em massa da Chihai Motor Factory é garantida!

Ele pode atender aos requisitos do produto de diferentes ocasiões. O produto é combinado com o novo motor sem escovas da nossa empresa para formar saídas de diferentes velocidades. É adequado para robôs, equipamentos mecânicos, máquinas inteligentes, janelas elétricas, portas elétricas, equipamentos rotativos automáticos, pan/tilt, etc.

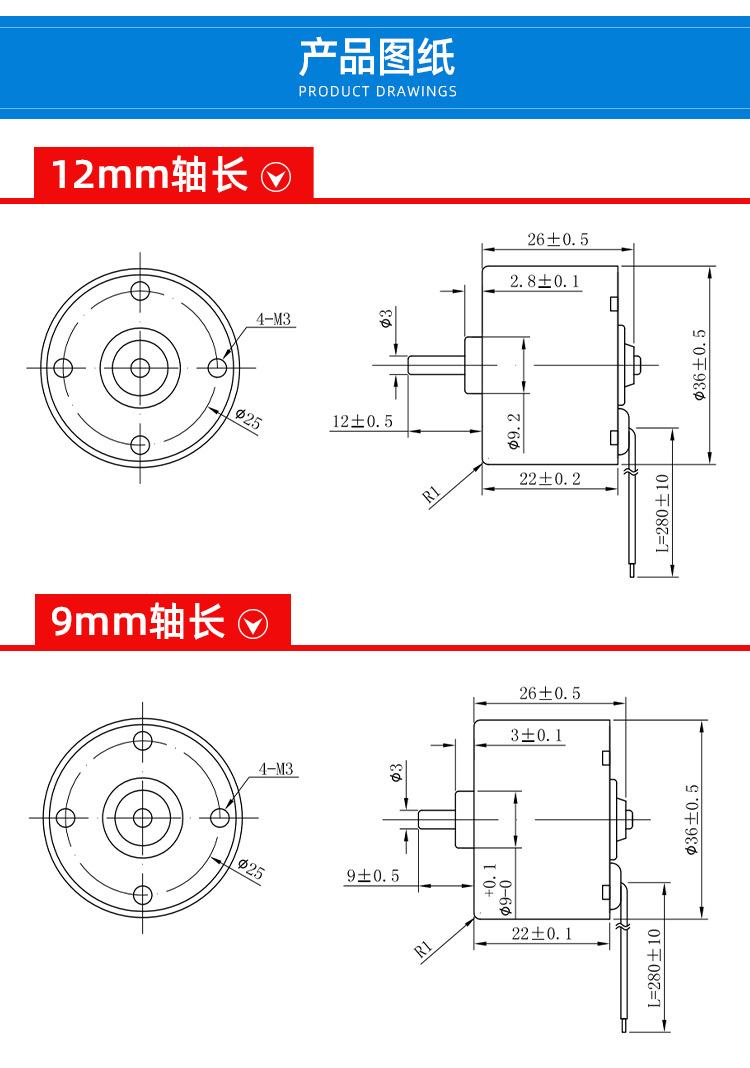

[Diâmetro externo] ∮36mm O comprimento varia de acordo com diferentes parâmetros

[Comprimento do eixo] 9 mm do plano da caixa até a cabeça do eixo

[Desempenho do firmware] Estator sem escovas, rotor magnético sem escovas de quatro polos, estrutura de 6 ranhuras

[Diâmetro do eixo] Eixo redondo de 3,0 mm de diâmetro

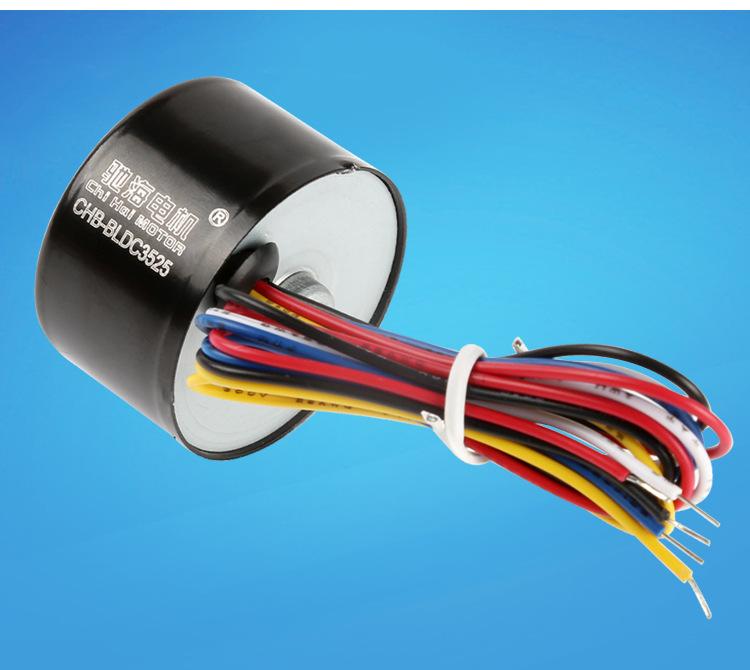

[Voltagem] 12-24V Comprimento do cabo 27 cm Comprimento 270 mm

【Modo de direção】Sensor integrado e acionamento Hall

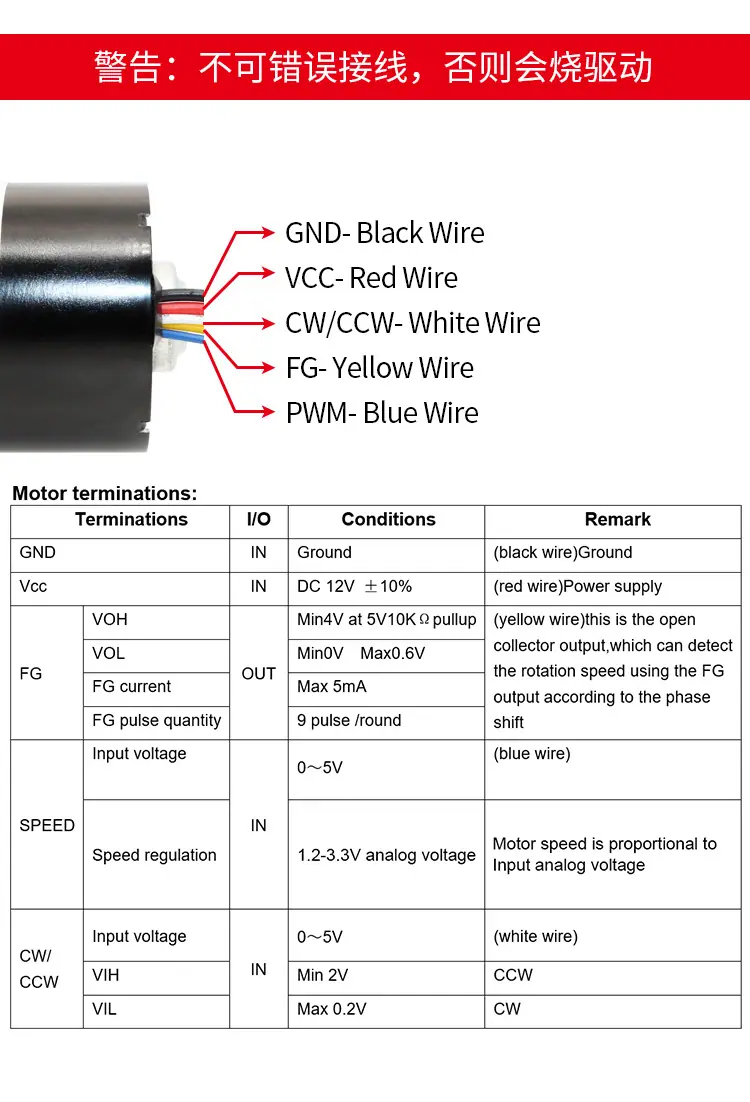

[Método de fiação] O modo convencional é de 5 fios, e 5 fios são usados quando a regulagem de velocidade é necessária.Se você não precisa de regulação de velocidade e tem medo de danificar o motor conectando os fios errados, você pode personalizar 3 fios para um uso mais conveniente (pedido mínimo de 10 peças)

  1. O fio vermelho está conectado ao polo positivo da fonte de alimentação. Os polos positivo e negativo não podem ser conectados incorretamente;

2. O fio preto está conectado ao polo negativo da fonte de alimentação. Os polos positivo e negativo não podem ser conectados incorretamente;

   3. A linha branca é a linha de controle para frente e para trás. Quando desconectada, o motor gira em uma direção. Quando conectada ao polo negativo junto com a linha preta, o motor inverte a direção.

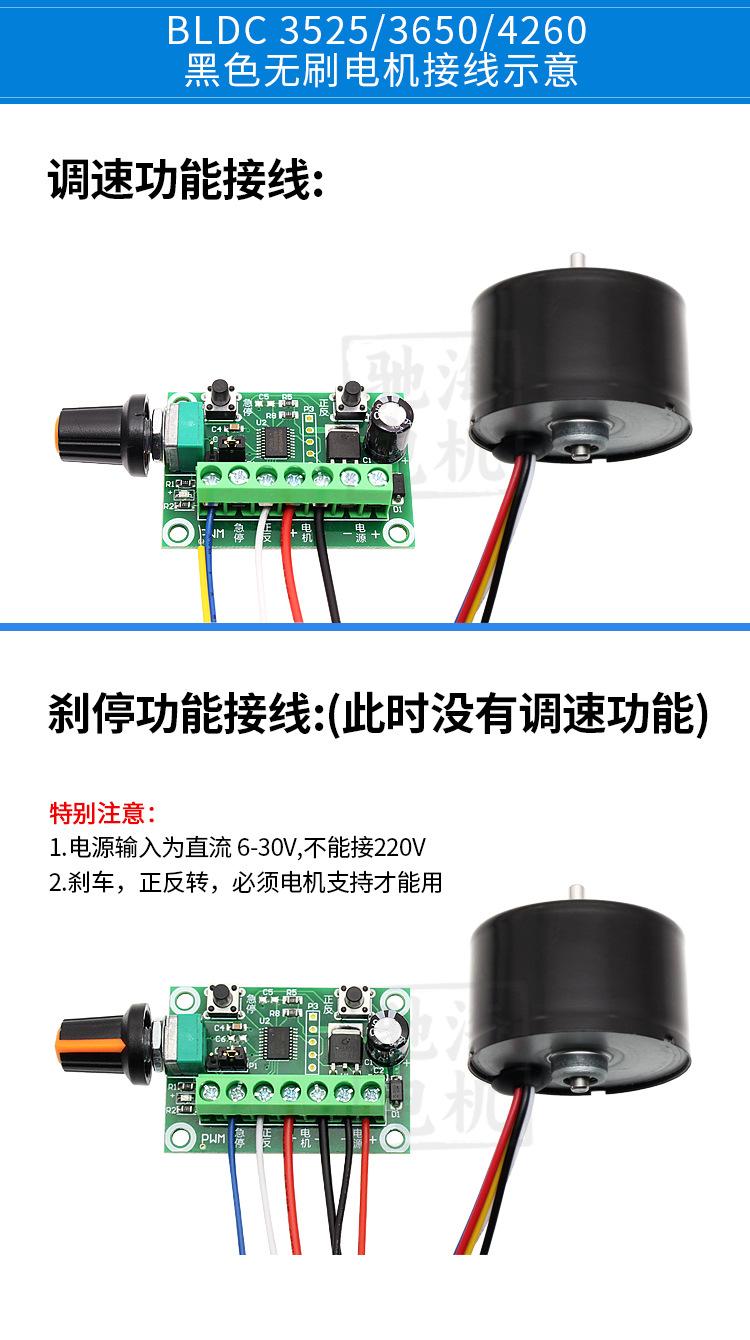

   4. A linha azul é a linha de controle de velocidade PWM, conectada ao regulador de largura de pulso de 0 ~ 5 V e também à linha de freio

  5. Linha amarela de sinal FG, saídas básicas do motor, 9 sinais em um círculo
