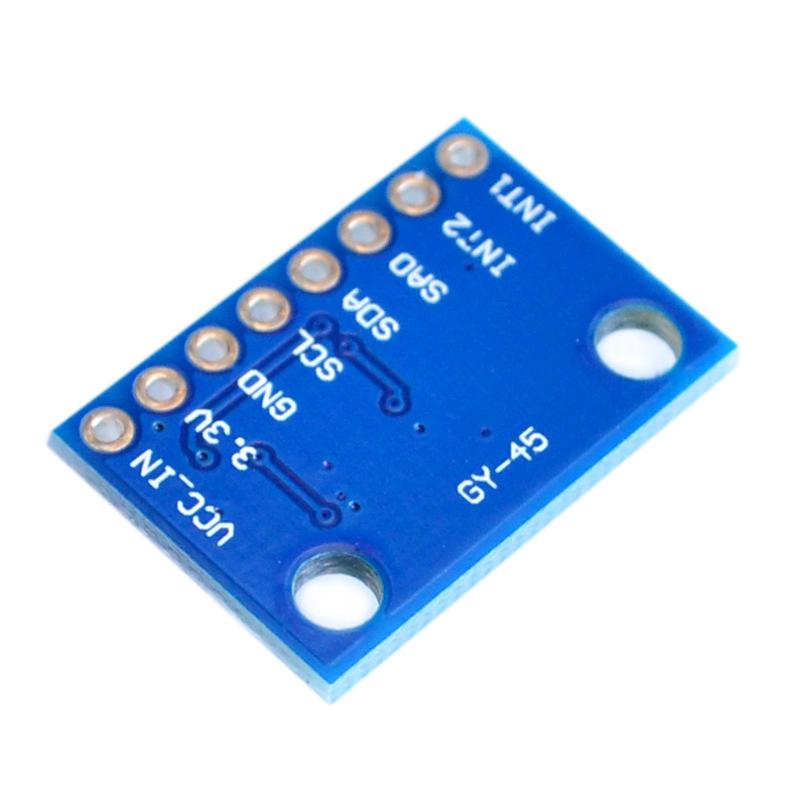

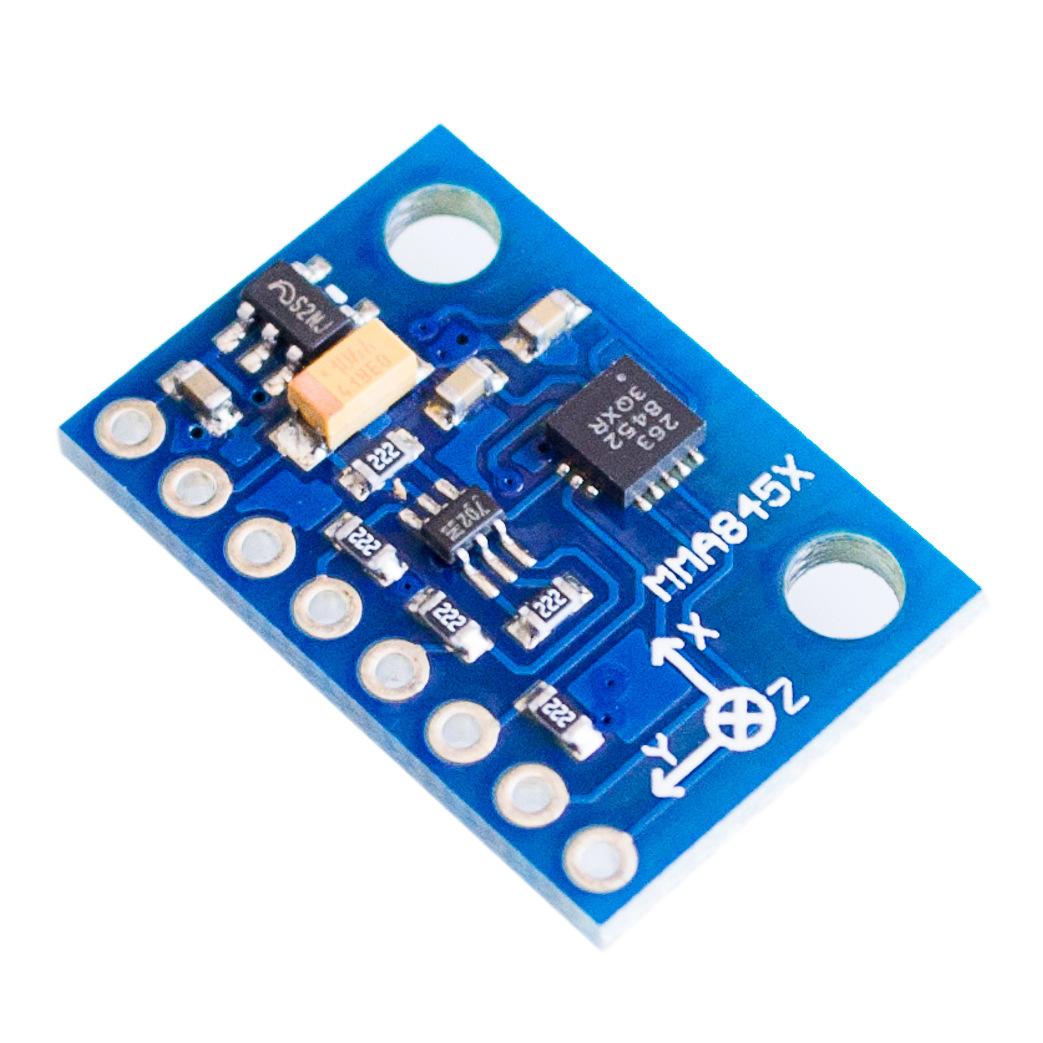

Módulo Mma8452 Módulo Digital de Tres Ejes Módulo de Inclinación Gy-45

Enlace de descarga

http://pan.baidu.com/s/1gdFuV7P

Módulo MMA8452, módulo sensor de inclinación de alta precisión

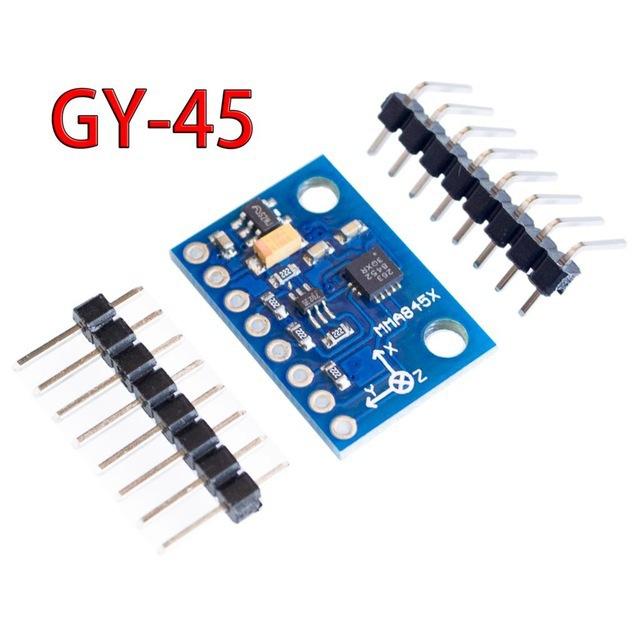

Modelo de módulo: GY-45

Fuente de alimentación: 3-5v (la comunicación es totalmente compatible con sistemas de trabajo de 5v)

Tamaño del módulo: largo * ancho = 14.5mm * 20.5 mm

Diámetro del orificio de montaje 3mm, distancia entre orificios 15mm

Proporcionar 51 códigos de prueba

• MMA8452Q: Acelerómetro digital de 3 ejes de 12 bits/8 bits


• AN4076:Operación de datos y configuración básica de MMA8451, 2, 3Q


• AN4068: Usando MMA8451, 2, 3Q para implementar detección de dirección integrada


• AN4069:Calibración de Offset para MMA8451, 2, 3Q


• AN4070: Usando MMA8451, 2, 3Q para implementar detección de movimiento y caída libre


• AN4073: Uso del búfer primero en entrar, primero en salir (FIFO) de 32 muestras en el MMA8451Q


• AN4077: Lista de verificación de diseño y guía de montaje de PCB para MMA845xQ


• AN4076SW:Código de muestra AN4076, Nota de aplicación AN4076 adjunta

El MMA8452Q es un acelerómetro micromecánico capacitivo de tres ejes, inteligente y de baja potencia, con resolución de 12 bits. Este acelerómetro tiene ricas funciones integradas con opciones flexibles programables por el usuario y puede configurar hasta dos pines de interrupción. El acelerómetro integrado tiene una variedad de funciones, incluyendo:
Los rangos seleccionables por el usuario de ±2g/±4g/±8g pueden generar datos filtrados en paso alto y sin filtrar en tiempo real. El dispositivo puede configurarse para generar una señal de interrupción de activación inercial utilizando cualquier combinación de funciones integradas configurables, lo que permite al MMA8452Q mantener un modo de bajo consumo cuando está estacionario mientras monitorea eventos.

característica

• Tensión de alimentación: 1.95 V a 3.6 V


• Voltaje de interfaz: 1.6 V a 3.6 V


• Rango dinámico ±2g/±4g/±8g opcional


• Rango de Tasa de Datos de Salida (ODR): 1.56 Hz a 800 Hz


• Ruido: 99μg/√Hz


• Salida digital de 12 bits y 8 bits


• Interfaz de salida digital I2C (con una resistencia pull-up de 4.7 kΩ, la alta frecuencia puede alcanzar 2.25 MHz)


• 2 pines de interrupción programables para 6 fuentes de interrupción


• 3 canales integrados de detección de movimiento



  • Caída libre o detección de movimiento: 1 canal


  • – Detección de pulso: 1 canal


  • – Detección de sacudidas: 1 canal






• Detección de orientación (horizontal/vertical) con compensación de histéresis establecida


• El ODR de activación automática y suspensión automática se puede cambiar automáticamente


• Los datos del filtro de paso alto se pueden emitir en tiempo real


• Autoprueba


• Cumple con RoHS


• Consumo de energía: 6 μA – 165 μA


•


  aplicación típica





  • Aplicación de brújula electrónica


  • Detección de dirección estacionaria (horizontal/vertical, arriba/abajo, izquierda/derecha, ¿delante/detrás?


  • Detección de caída y caída libre para portátiles, lectores de libros electrónicos y computadoras portátiles


  • Detección de orientación en tiempo real (VR y retroalimentación de posición de usuario 3D de consola)


  • Análisis de actividad en tiempo real (conteo de pasos con podómetro, detección de caída libre para HDD, respaldo GPS por estima)


  • Detección de movimiento para productos portátiles de ahorro de energía (suspensión automática y activación automática para teléfonos móviles, PDA, GPS, consolas de juegos)


  • Pruebas de choque y vibración (compensación mecatrónica, registros de uso de envío y garantía)


  • Interfaz de usuario (desplazamiento de menú con cambios de orientación, detección de etiquetas para reemplazo de botones)
