Placa de Proteção de Bateria de Lítio 3.7V de Célula Única Placa de Proteção de Fosfato de Ferro Lítio 3.2V Panela de Solda Pode Soldar a Ponto 2. Limite atual

descrever:
O CI principal usa componentes originais Fujing importados. Possui funções de proteção contra sobrecarga, descarga excessiva, sobrecorrente, curto-circuito e outras, e é usado para baterias de lítio de 3,7V de várias capacidades e formatos. Utiliza CI de proteção Fujing, MOSFETs VISHAY, AOS, IR e outros de alta qualidade, FR-4Placa de coeficiente de baixa temperatura, bem projetada, fino acabamento, testada. Tamanho pequeno, adequado para muitas ocasiões que exigem alta integração e baixo custo, pode atender a vários requisitos de desempenho e garantir a confiabilidade do pacote de bateria.

Parâmetros técnicos:

• Tensão de detecção de sobrecarga: 4,25±0,05V
• Tensão de liberação de sobrecarga: 4,23±0,05V
• Tensão de detecção de descarga excessiva: 2,54±0,1V
• Corrente de detecção de sobrecorrente: 1-3A

A principal função:

Função de proteção contra sobrecarga, função de proteção contra descarga excessiva, função de proteção contra curto-circuito, função de proteção contra sobrecorrente.

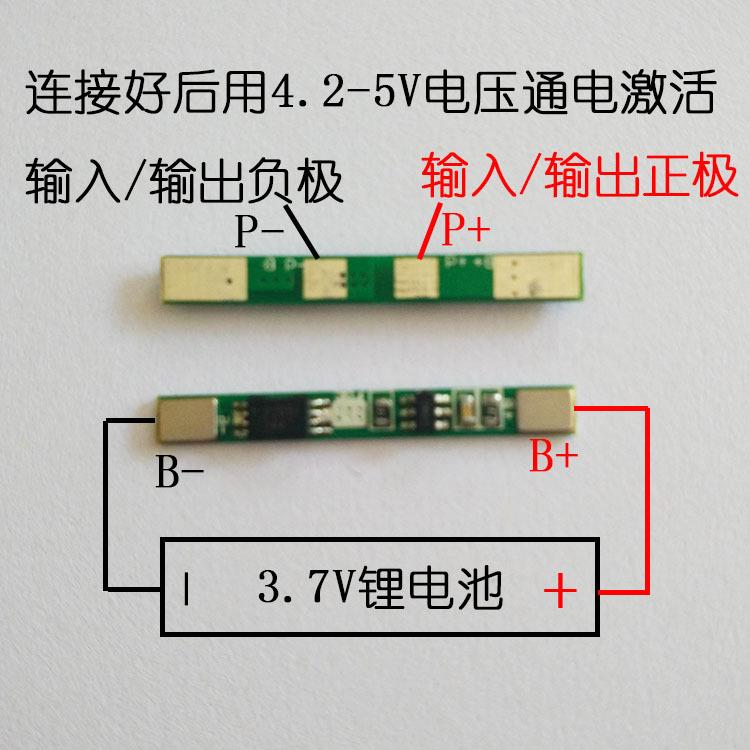

Instruções de ligação:

B+ conecta-se ao lado positivo da bateria.

B- conecte ao negativo da bateria.

P+ é a entrada positiva da saída da bateria

P- é a entrada de saída da bateria negativa
