1 Bateria de Lítio 18650 Módulo de Carregamento Solar 4.2V3.7V3.6V Carregador de Polímero com Proteção

Características e parâmetros do módulo:

Entrada comMICRO USBO soquete fêmea pode ser usado diretamente com um carregador de celular para carregar a bateria de lítio.

E a junta de solda da fiação de tensão de entrada ainda é mantida, o que pode ser muito convenientefaça você mesmo

Tensão de entrada:5V

Tensão de corte de carga:4,2 V ±1%
corrente de recarga:1000mA

Tensão de proteção contra descarga excessiva da bateria:2,5 V

Corrente de proteção contra sobrecorrente da bateria:3A

Tamanho da placa: 26,06*14,47 MM

Disponível para: Voltagem3,6 3,7 Vespere18650, proteção de carga e descarga de bateria de polímero e outras baterias de lítio, simples ou múltiplas
A conexão paralela também é possível.

Nota: Quando você conectar a bateria pela primeira vez,FORA+eFORA-Não há saída de tensão entre5VTensão
O circuito de proteção pode ser ativado carregando a bateria.B+ B-Se você fizer um curto-circuito e depois conectá-lo, também precisará carregá-lo
Para ativar o circuito de proteção. Ao usar um carregador de celular como entrada, certifique-se de que o carregador pode emitir1Aou acima
Caso contrário, ele pode não carregar normalmente.

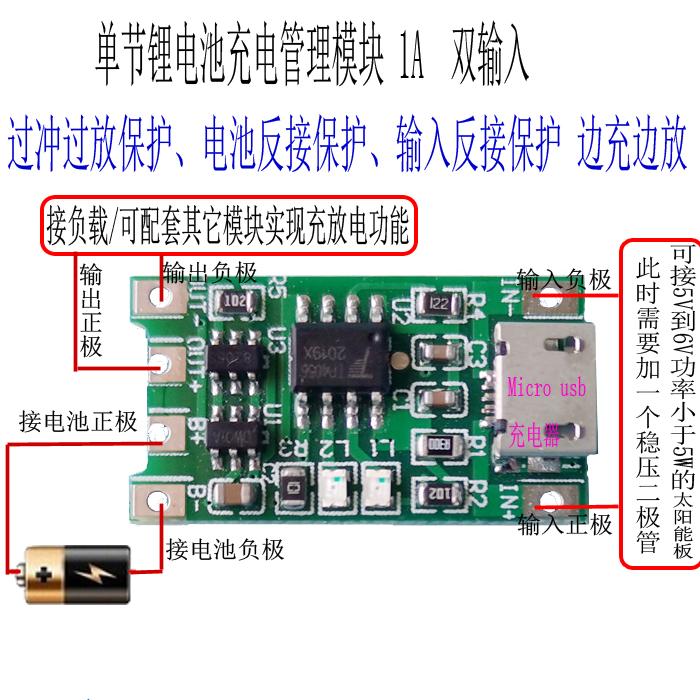

MINI-USBO assento da mãe e seus assentos adjacentes+ -O pad é o terminal de entrada de energia, conectado a5VTensão.B+Bateria de lítio
eletrodo positivo,B-Conecte ao terminal negativo da bateria de lítio.FORA+eFORA-Conecte-se à carga, como os eletrodos positivos e negativos da placa de reforço móvel ou
É outra carga.

Conecte a bateria aB+ B-, conecte o carregador do telefone emUSBSoquete fêmea, L1 acende durante o carregamento,
Quando totalmente carregada, a luz L2 acende.Quando L2 está ligado e L1 pisca rapidamente, significa que o estado de saturação está se aproximando.)

Aplicação do módulo
Este módulo é usado para carregar uma única bateria de lítio ou várias baterias de lítio paralelas. A porta de carregamento pode serUSBObtenha eletricidade.

Instruções de uso/Precauções

1.O amperímetro para testar corrente só pode ser conectado em série com a placa de carga.5VTerminal de entrada.
2.A corrente de carga é a capacidade da bateria.0,37 °C, que é a capacidade0,37vezes, por exemplo1000mAhCorrente de carga da bateria400Isso é o suficiente. Se a velocidade de carregamento for muito grande, o efeito será ruim e a voltagem da bateria cairá muito após o carregamento!
3.O fio de conexão de carregamento não pode ser muito fino ou muito longo. Caso contrário, a resistência da conexão será grande. Se for muito fino, a voltagem da bateria cairá muito após o carregamento.
4.A conexão com a bateria é boa. Caso contrário, a voltagem da bateria cairá muito após o carregamento.
5.se5VA tensão de entrada está muito alta, como5.2até5.5, o que causará corrente de carga insuficiente1000mAIsso é normal. Quando a voltagem estiver alta, o chip esquentará e reduzirá automaticamente a corrente de carga para evitar que o chip queime.60É normal esquentar até cerca de 100 graus. Afinal, a corrente de carga é grande.
6.A conexão de entrada reversa não tem efeito no chip, mas a conexão de saída reversa (terminal da bateria) queimará o chip.
