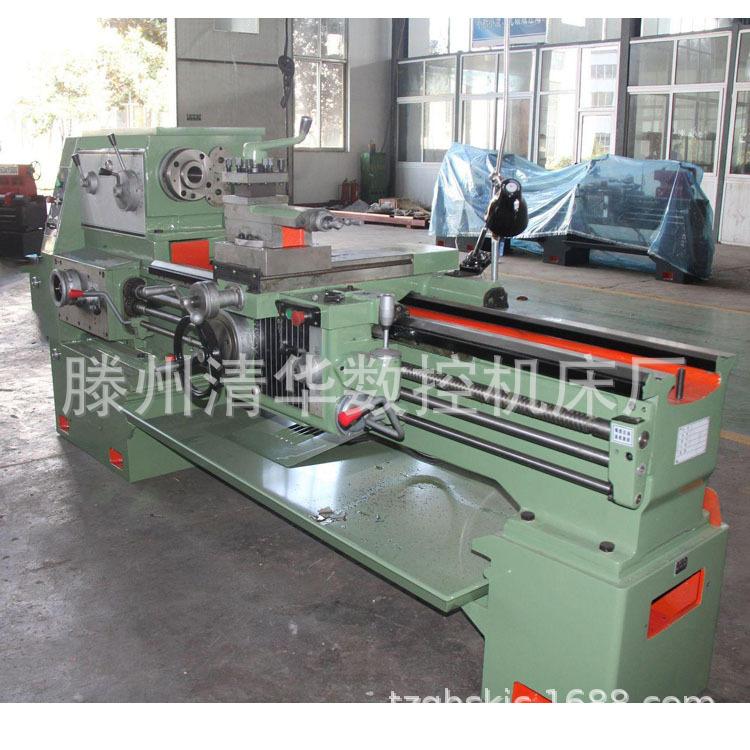

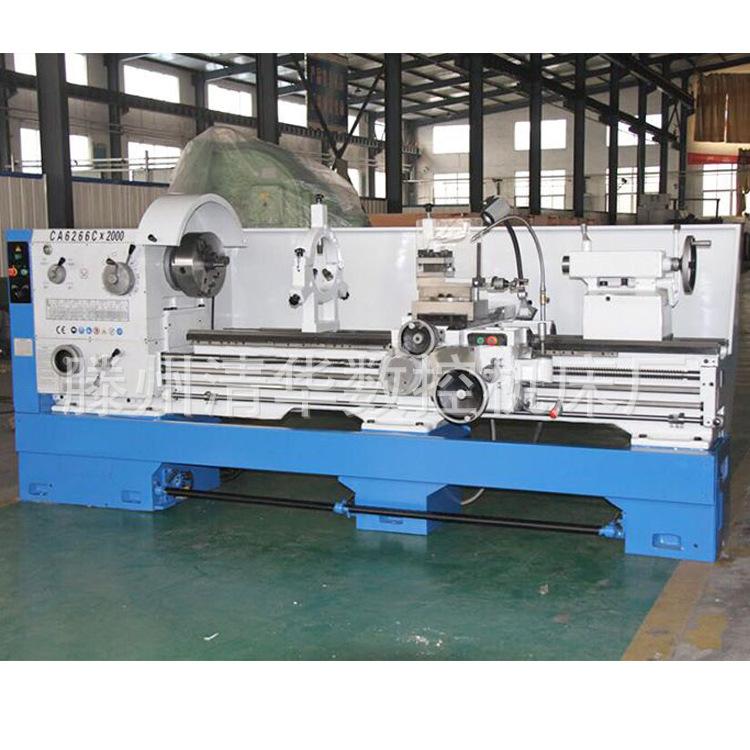

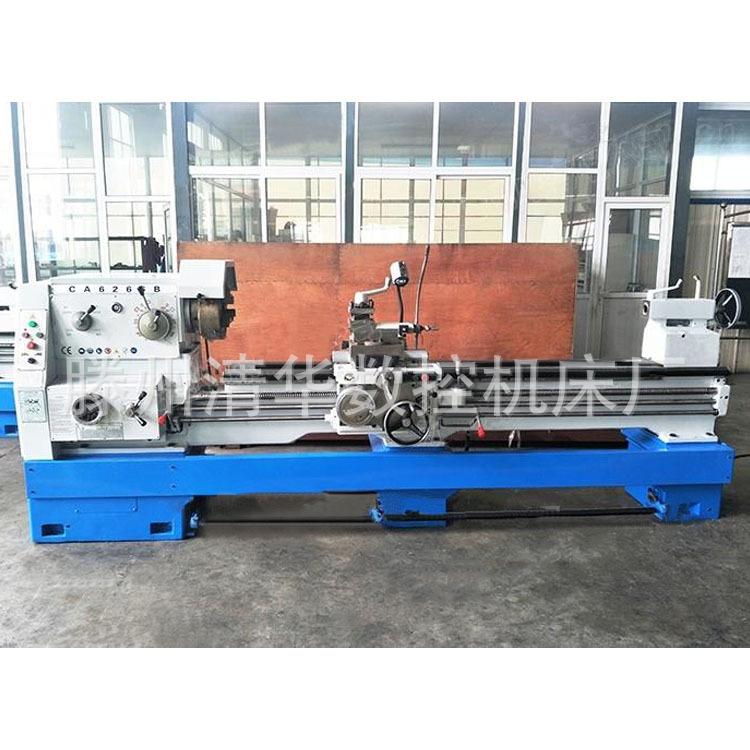

Vendas de torno de precisão CA6166 para serviço pesado torno de sela horizontal CA6266 torno comum

Parâmetros técnicosEspecificações

CA6166 CA6166B CA6166C

CA6266 CA6266B CA6266C

Diâmetro da peça de trabalho da camaMax.Swing sobre a cama

660 mm

Diâmetro da página de trabalho na estrutura da lâminaMax.Swing sobre o carro

400mm

Diâmetro da peça de trabalho da calha de selaMáx.Balanço na lacuna

--

880 mm

Comprimento do sulco da selaComprimento efetivo do intervalo

--

210 mm

Comprimento da peça de trabalhoMáx.Comprimento da peça de trabalho

750/1000/1500/2000/2200/3000/4000 mm

largura da camaLargura da cama

400mm

Seção da barra de ferramentasSeção da ferramenta de torneamento

25*25mm

Fuso

Fuso

Faixa de velocidade do fusoVelocidades do fuso

10-1400rpm/16-1400rpm (24aulapassos)

Furo interno do fusoFuro através do fuso

52 mm 80 mm 105 mm

Conicidade do furo do fusoConicidade do fuso

NãoNÚMERO 6(MT6) Φ90 1:20 Φ113 1:20

Alimentar

Alimentar

Quantidade de raçãoNúmero de feeds

64tipotipos(para cada)

Thread métricoGama de threads métricos(tipotipos)

(1-192mm)44tipotipos

Fio imperialGama de roscas em polegadas(tipotipos)

(2-24tpi)21tipotipos

Thread do móduloFaixa de roscas do módulo(tipotipos)

0,25-48 (Módulo39tipo)(Módulo 39 tipos)

Rosca de passo de diâmetroFaixa de roscas de passo(tipotipos)

(1-96DP)37tipotipos

contraponto

Contraponto

Curso do fuso do cabeçote móvelMáx.Curso do fuso da contraponta

150mm

Diâmetro do fuso do cabeçote móvelDiâmetro do fuso do cabeçote traseiro

75 mm

Conicidade do furo do eixo do cabeçote móvelConicidade do furo central do eixo do cabeçote móvel

MohsNÚMERO 5(MT5)

Motor principalMotor principal

7,5 kW (10 CV)

tamanho do pacote

Dimensões da embalagem (C*L*A mm)

Dimensões gerais para 750 mm

2550*1140*1750

Dimensões totais para 1000 mm

2700*1140*1750

Dimensões gerais para 1500 mm

3200*1140*1750

Dimensões gerais para 2000 mm

3700*1140*1750

Dimensões gerais para 2200 mm

4030*1140*1750

Dimensões gerais para 3000 mm

4850*1140*1750

Dimensões gerais para 4000 mm

5800*1140*1750

peso

Peso (kg)

Comprimento

peso bruto  peso líquido

GW NO

Peso para 750mm

2380 2260

Peso para 1000mm

2570 2450

Peso para 1500mm

2810 2640

Peso para 2.000 mm

3050 2880

Peso para 2200mm

3390 3180

Peso para 3000mm

3930 3687

Peso para 4000mm

4580 4200

número de série

NÃO.

nome

Nome

Dimensões e modelos

Tamanho e modelo

unidade

Unidades

quantidade

Número

Observação

Observações

1

dispositivo de resfriamento

Sistema de refrigeração

CA6166-14

definir

1

2

equipamento de iluminação

dispositivo de iluminação

JC11

definir

1

3

Mandril de três mandíbulas

Mandril de três mandíbulas

Φ320 K11320/D8

definir

1

4

painel frontal

Centro

Φ500 (CA6266Torno de sela)

definir

1

5

topo da cauda

Âncora Bolt

Ⅱ5 S25-2

peças

1

6

Montagem do parafuso de ancoragem

Montagem do parafuso de ancoragem

M20x400 GB/T799-88

definir

6

7

Chave porta-ferramentas

Chave de poste de ferramenta

17 S92-5

peças

1

8

Chave de boca dupla

Chave de boca dupla

12x14 S91-1

peças

1

9

Chave de boca dupla

Chave de boca dupla

17x19 S91-1

peças

1

10

Chave de boca dupla

Chave de boca dupla

22x24 S91-1

peças

1

11

Chave de boca dupla

Chave hexagonal interna

27x30 S91-1

peças

1

12

chave Allen

Chave hexagonal interna

6 S91-7

peças

1

13

chave Allen

Chave hexagonal interna

8 S91-7

peças

1

14

chave Allen

Chave hexagonal interna

10 S91-7

peças

1

15

chave Allen

Chave de boca dupla

12 S91-7

peças

1

16

Chave de gancho

Placa de gancho

135-140 S93-1

peças

1

17

Chave de fenda

Chave de fenda

9x12 S81-1

peças

1

18

Alicate para anel de retenção

Alicate de círculo

2  S94-1

peças

1

19

arma de óleo

Pistola de óleo

peças

1

20

Guia do usuário

Manual de instruções

Livro

1

21

Certificado de conformidade

Certificado de conformidade

compartilhar

1

22

Lista de embalagem

Lista de embalagem

compartilhar

1
