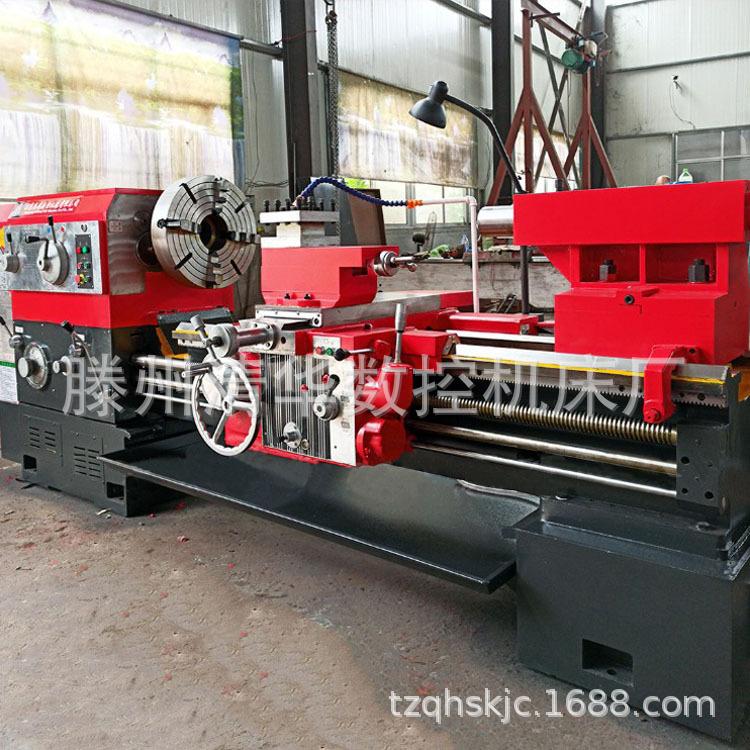

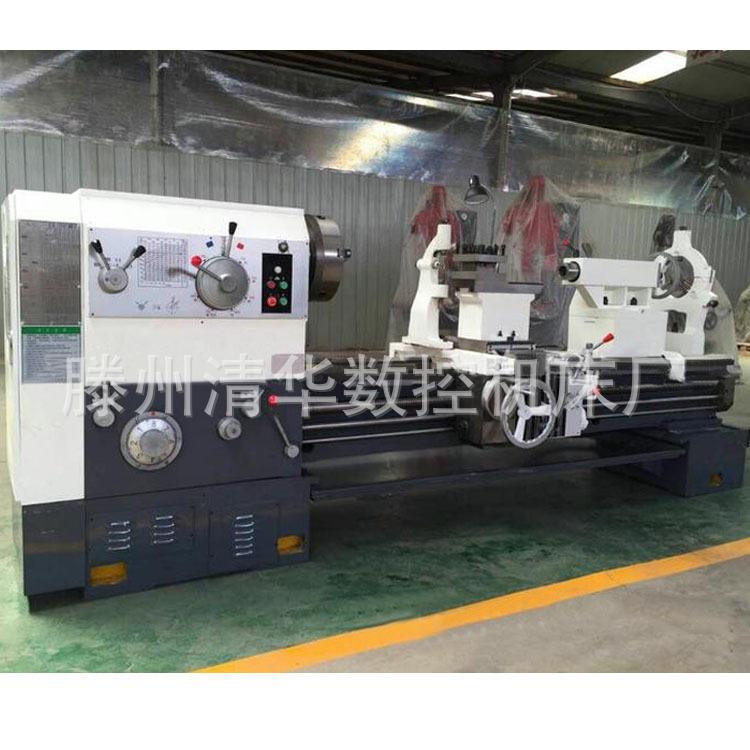

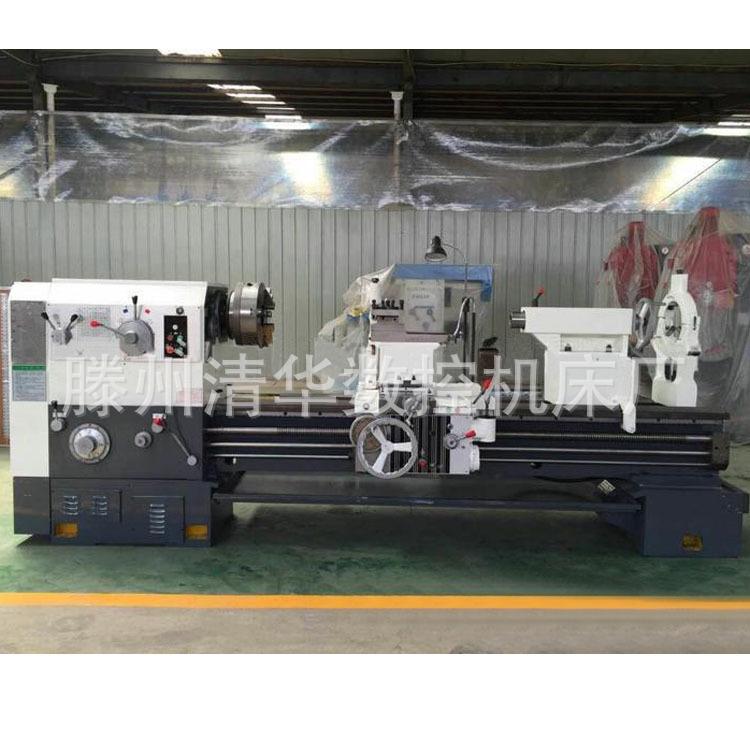

Torno Pesado Cw6280, Torno Padrão Cw6180X3000, Torno Horizontal, Torno de Grande Diâmetro Tipo Shenyang
Quantidade
Correspondências exatas por um preço menor
Produtos similares a um preço mais baixo
Este torno é adequado para corte. Ele pode tornear faces finais, círculos externos, furos de carne e várias roscas em passo métrico, imperial, de módulo e diametral. Ele também pode realizar perfuração, trepanação, mandrilamento e outros processos. A frenagem e a direção para frente e para trás do fuso são controladas hidraulicamente, e a velocidade de primeiro nível pode ser alterada sem parar a máquina. A caixa de cabeça é lubrificada com óleo de pressão, e há várias faixas de velocidade do fuso para os usuários escolherem. Há um mecanismo na caixa deslizante para evitar que o torno seja danificado devido à sobrecarga. O porta-ferramenta superior pode ser usado para girar cones curtos, e o movimento combinado de avanço longitudinal e avanço do porta-ferramenta superior pode ser usado para girar cones longos. Os trilhos-guia da cama são endurecidos na superfície. As alças de operação do torno são centralizadas.
Parâmetros do quarto para serviços pesados da série CW:
|
|
|
CW61100B |
CW61160 |
CW61200 |
S1-170B |
|
O diâmetro de rotação da peça de trabalho na base |
milímetros |
1000/1250 |
1600 |
2000 |
1400 |
|
Comprimento da peça de trabalho |
milímetros |
1500/3000/ |
3000/5000/ |
3000/5000/ |
1500 |
|
A peça de trabalho da peça de trabalho na estrutura da lâmina |
milímetros |
610/850 |
1200 |
1580 |
800 |
|
Diâmetro circular da sela |
milímetros |
|
|
|
1600 |
|
Comprimento dentro da sela |
milímetros |
|
|
|
440 |
|
Diâmetro do furo do fuso |
milímetros |
130 |
130 |
130 |
130 |
|
Furo frontal cônico do fuso |
|
Sistema público 140 |
Sistema público 140 |
Sistema público 140 |
Sistema público 140 |
|
Velocidade do fuso para frente |
tipo |
21 |
21 |
21 |
21 |
|
Inversão da velocidade do fuso |
tipo |
12 |
12 |
12 |
12 |
|
Faixa de velocidade do fuso (os seguintes grupos de velocidade são selecionados pelo usuário no momento do pedido) |
|
|
|
|
|
|
n1* |
|
|
|
|
|
|
Avançar |
rpm |
3.15-315 |
2-200 |
2-200 |
2-200 |
|
reverter |
rpm |
3,5-278 |
2.24-178 |
2.24-178 |
2.24-178 |
|
n2 |
|
|
|
|
|
|
Avançar |
rpm |
2-200 |
|
|
|
|
reverter |
rpm |
2.24-178 |
|
|
|
|
Faixa de avanço do porta-ferramenta por rotação do fuso |
tipo |
56 |
56 |
56 |
56 |
|
retrato |
milímetros |
0,1-12 |
0,1-12 |
0,1-12 |
0,06-7,2 |
|
Horizontal |
milímetros |
0,05-6 |
0,05-6 |
0,05-6 |
0,03-3,6 |
|
Porta-ferramentas superior |
milímetros |
0,025-3 |
0,025-3 |
0,025-3 |
0,015-1,8 |
|
Faixa de passo de rosca métrica |
|
44 tipos 1-120 |
44 tipos 1-120 |
44 tipos 1-120 |
|
|
Faixa de rosca em polegadas |
|
31 tipos de 24-1/4t.pi |
31 tipos de 24-1/4t.pi |
31 tipos de 24-1/4t.pi |
|
|
Faixa de rosca do módulo |
milímetros |
45 tipos 0,5-60 |
45 tipos 0,5-60 |
45 tipos 0,5-60 |
|
|
Faixa de diâmetro da rosca |
|
38 tipos 1/2-56DP |
38 tipos 1/2-56DP |
38 tipos 1/2-56DP |
|
|
Viagem de sela |
milímetros |
Comprimento da peça de trabalho menos 50 |
Comprimento da peça de trabalho menos 200 |
Comprimento da peça de trabalho menos 200 |
|
|
Curso horizontal da estrutura da lâmina inferior |
milímetros |
520 |
960 |
1010 |
980 |
|
Itinerário do roteiro da lâmina média |
milímetros |
|
300 |
300 |
300 |
|
Curso superior do descanso da ferramenta |
milímetros |
300 |
200 |
200 |
200 |
|
Suporte de ferramenta de torno, velocidade de movimento rápido, vertical |
mm/min |
3740 |
3740 |
3740 |
3740 |
|
Porta-ferramentas velocidade de movimento rápido horizontal |
mm/min |
1870 |
1870 |
1870 |
1870 |
|
Porta-ferramentas intermediário |
mm/min |
935 |
935 |
935 |
935 |
|
Diâmetro da manga do cabeçote móvel |
milímetros |
160 |
180 |
180 |
|
|
Curso da manga do cabeçote móvel |
milímetros |
300 |
300 |
300 |
300 |
|
Conicidade da manga do cabeçote móvel |
kw |
Mohs nº 6 |
Métrica 80 |
Métrica 80 |
|
|
potência do motor principal |
kWh |
número 22 |
22 |
22 |
|
|
Dimensões da máquina-ferramenta |
|
|
|
|
|
|
longo |
milímetros |
Comprimento máximo da peça mais |
Comprimento máximo da peça de trabalho mais 400 |
Comprimento máximo da peça de trabalho mais 400 |
4287 |
|
Largura |
milímetros |
2150 |
2320 |
2410 |
2370 |
|
alto |
milímetros |
1700/1825 |
2600 |
2770 |
2030 |
|
largura da cama |
milímetros |
755 |
1100 |
1100 |
1100 |
|
rolamento de carga |
kg |
6.000 |
8.000 |
8.000 |
1500 |
|
Peso líquido da máquina-ferramenta |
|
|
|
|
|
|
1,5 m |
kg |
9200/10200 |
|
|
12.000 |
|
3m |
kg |
10700/11900 |
21.500 |
23.500 |
|
|
5m |
kg |
13000/14500 |
23600 |
25600 |
|
|
6m |
kg |
13700/15400 |
24.500 |
26.500 |
|
|
7m |
kg |
14700/16300 |
25700 |
27700 |
|
|
8m |
kg |
15700/17200 |
27.000 |
29.000 |
|
|
9m |
kg |
16500/18000 |
28200 |
30200 |
|
|
10m |
kg |
17300/18800 |
29400 |
31400 |
|
|
11m |
kg |
18900/20400 |
31.500 |
33500 |
|
|
12m |
kg |
19700/21200 |
32700 |
34700 |
|
|
13m |
kg |
20500/22000 |
33900 |
35900 |
|
|
14m |
kg |
21300/22800 |
35100 |
37100 |
|
|
15m |
kg |
22100/23600 |
36300 |
38300 |
Lembrete: os atributos e preços dos produtos são apenas para referência. Entre em contato para obter detalhes.
