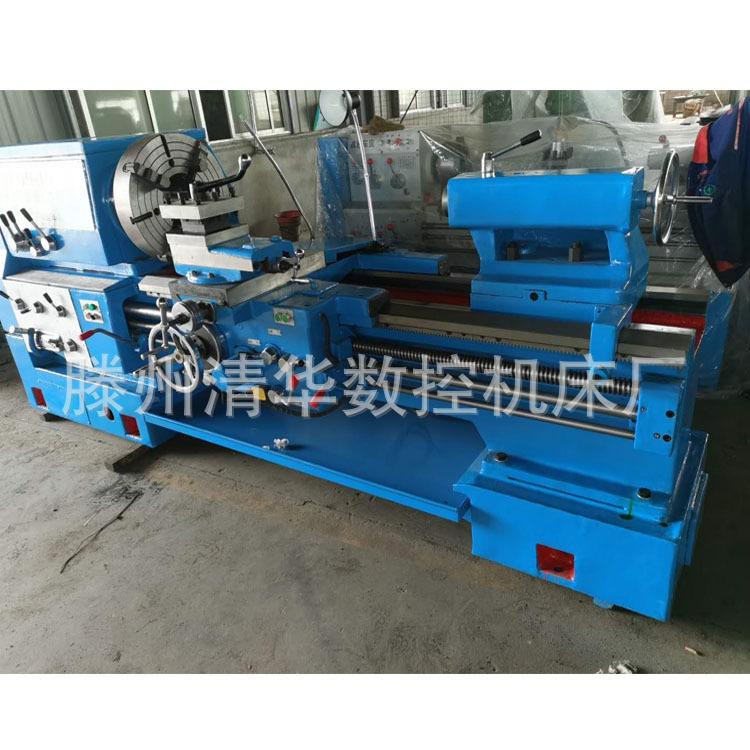

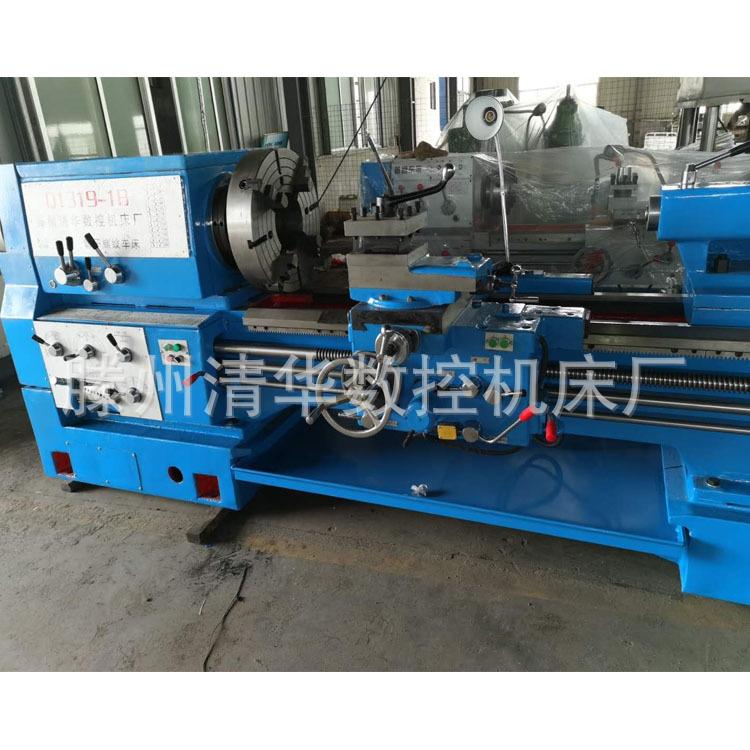

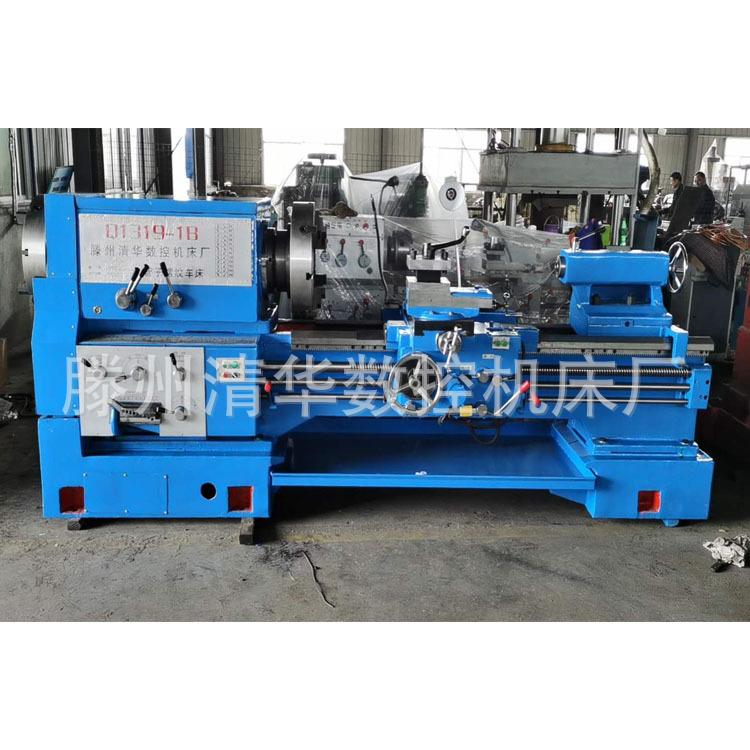

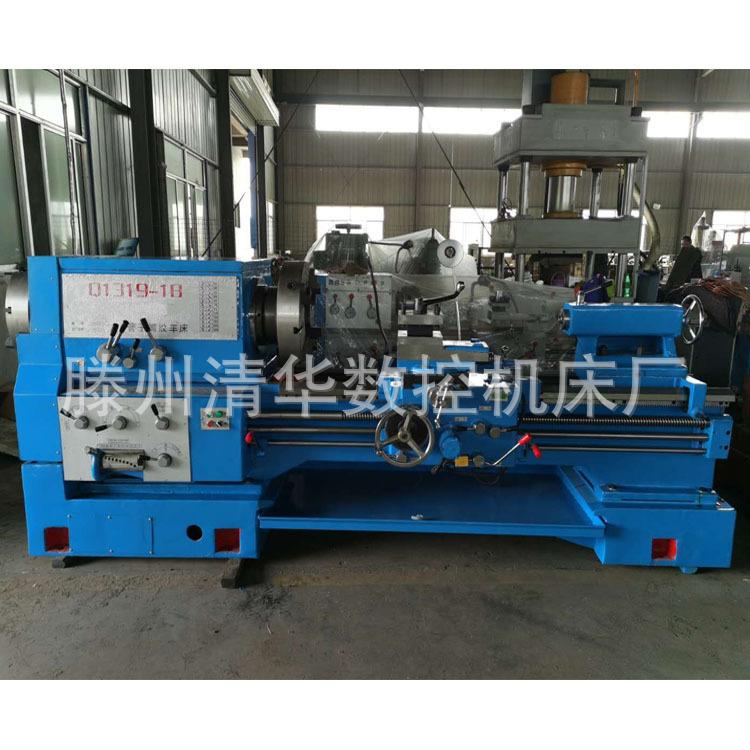

Torno CNC para Tubos Tsinghua Q1319 Diâmetro de Furo Grande Corte de Rosca Interna e Externa Qk1319 Torno CNC Roscado
Quantidade
Esta máquina-ferramenta foi projetada para ser usada nos campos de petróleo, geologia, mineração, indústria química, irrigação agrícola e departamentos de drenagem do meu país.Q1319Este tipo de torno de rosca de tubo é mais econômico e conveniente do que tornos comuns, e pode concluir com eficiência o processamento de corte de várias roscas de tubo retas e roscas de tubo cônicas, como juntas de tubo, hastes de nó, revestimentos, oleodutos, tubos de mina, tubos de bomba de água, etc. Considerando as características da geologia do petróleo, mineração, indústria química e departamentos de irrigação e drenagem agrícola, esta máquina-ferramenta também pode processar várias roscas imperiais, métricas e de módulo, girar várias peças de eixo e disco, e desempenhar o papel de um torno comum. Esta máquina-ferramenta é de fato uma máquina-ferramenta para os departamentos de petróleo, geologia, indústria química e agricultura.
Característica principal:
1.Pode processar diâmetros de rosca de tubo de até193Roscas de tubos retas internas e externas milimétricas e roscas de tubos cônicas.
2.O torno é equipado com um cone usinável1:5Dispositivo cônico.
3.Roscas métricas e imperiais podem ser giradas sem trocar a engrenagem.
4.A caixa deslizante é equipada com um sem-fim de desprendimento, que pode proteger automaticamente a integridade do mecanismo do torno.
5.Os trilhos-guia são temperados, resistentes ao desgaste e finamente processados.
6.Possui grande potência e é capaz de cortar cargas pesadas.
7.A estrutura central de suporte de piso pode ser movida livremente de acordo com as necessidades dos usuários. A estrutura central é equipada com um mecanismo de fixação e ajuste de tubo longo, o que reduz muito a intensidade do trabalho.

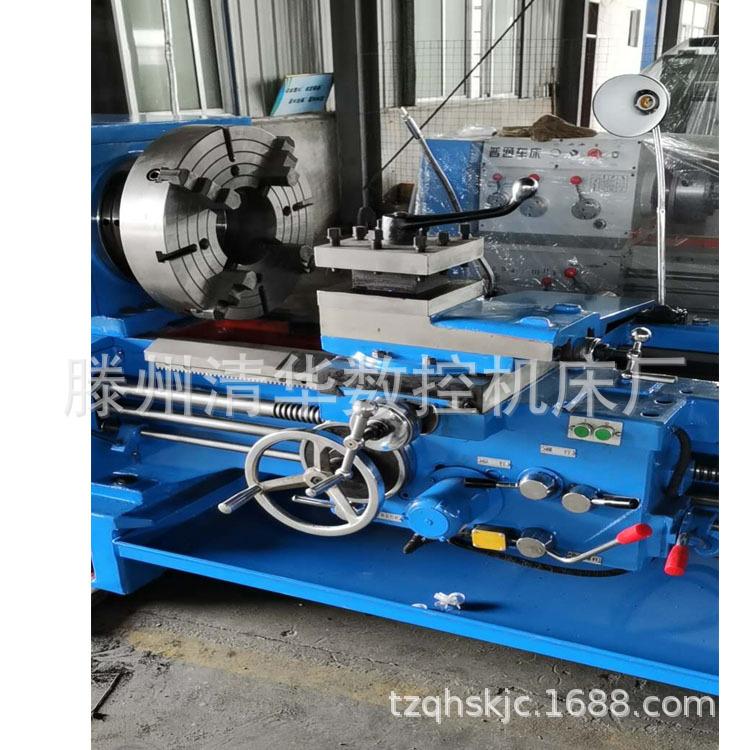

8.Há mandris de quatro mandíbulas na parte frontal e traseira do cabeçote, adequados para prender tubos longos e curtos.
|
projeto |
Item |
Q1319 |
|
Centro alto |
Altura do centro |
300 milímetros |
|
Diâmetro do furo do fuso |
Furo do fuso |
200 milímetros |
|
Número de engrenagens do fuso |
Engrenagem do fuso |
Avançar12arquivos;reverter6arquivos12;6 (reverso) |
|
Velocidade do fuso |
Velocidade do fuso |
Avançar25-250mudar/apontar; reverter32-320mudar/apontar |
|
Diâmetro da rosca do tubo de processamento |
Diâmetro do corte da rosca do tubo |
50~190 milímetros |
|
Processamento de tipos de rosca em polegadas |
Faixa de corte de rosca Whitworth |
2~28dente/ (40tipo) 2~25 tpi (40 tipos) |
|
Processando tipos de rosca métrica |
Faixa de corte de rosca métrica |
1~14 mm (24tipo) 1~14 mm (24 tipos) |
|
Diâmetro de processamento de peças gerais de eixo e disco |
Diâmetro do eixo e do disco de corte |
50~600 milímetros |
|
Comprimento máximo e conicidade do dispositivo cônico |
Comprimento máximo de afunilamento (conicidade) |
450 mm (1,5) |
|
Usinagem da ovalização do círculo externo e do furo interno |
Elipticidade do corte de furo cilíndrico |
≤0,03 mm |
|
Usinagem da não cilindricidade do círculo externo e do furo interno |
Fora da cilindricidade |
≤0,04/300 mm |
|
Desnível da superfície final usinada |
Desnivelamento do corte da face final |
0,03 mm |
|
Precisão de processamento de roscas cônicas de tubos |
Precisão do corte de roscas cônicas de tubos |
0,05/Todo polegada 0,12/100 mm |
|
potência do motor principal |
Potência do motor principal |
7,5 kW |
|
Dimensões do torno |
Dimensão total |
3020X1450X1580 milímetros |
|
peso |
Peso |
3.680 kg |
Acessórios principais Acessórios principais
|
520Mandril de transferência de quatro garras |
Mandril independente de 4 garras 520 |
2definirconjuntos |
|
|
|
|
|
ferramenta |
Ferramentas |
1definirdefinir |
