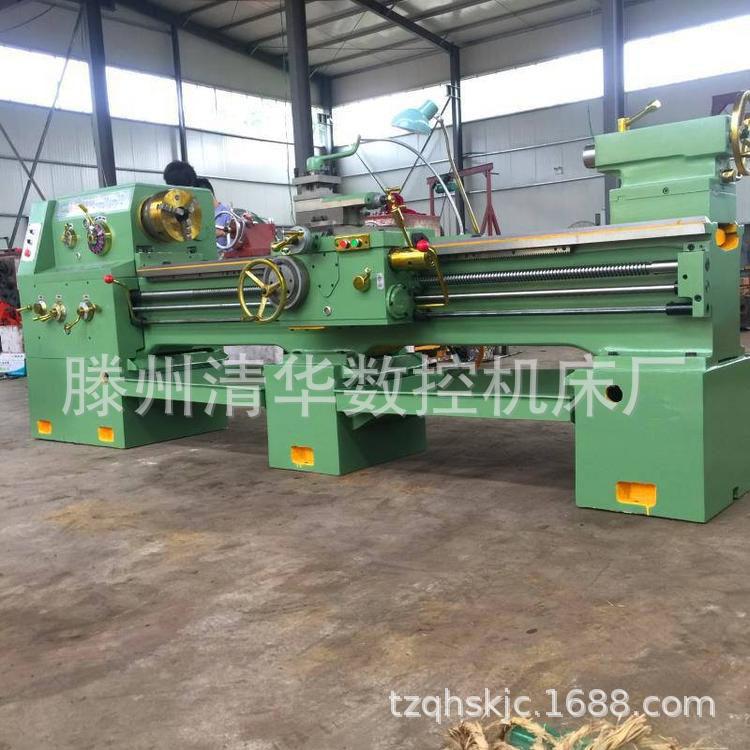

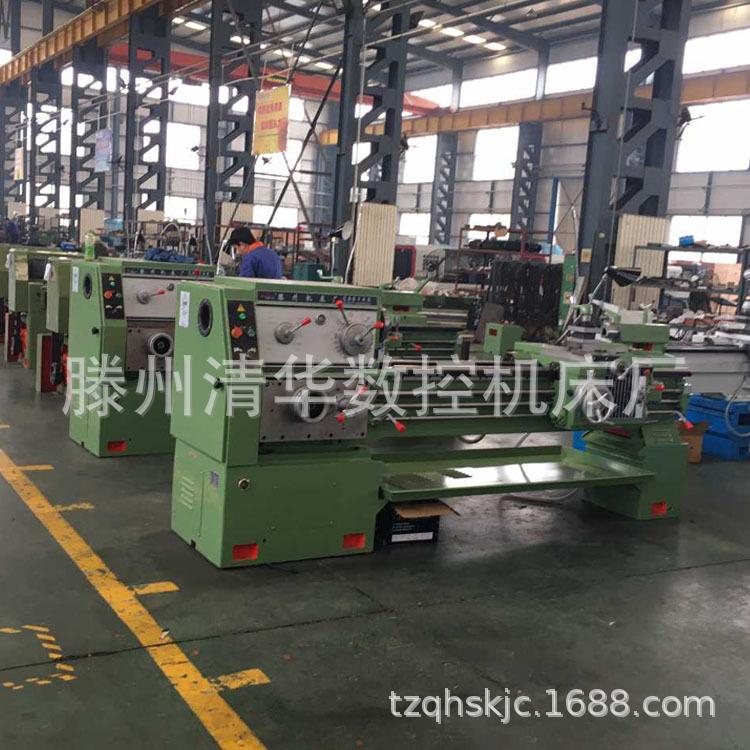

Torno comum CA6240 * 1000 torno de sela hidráulica de precisão de corte pesado CA6140 torno horizontal
Quantidade
◇ Esta série de tornos é adequada para tornear superfícies cilíndricas internas e externas, superfícies cônicas e outras superfícies rotativas, tornear várias roscas métricas, imperiais, de módulo e de passo diamétrico, e pode executar perfuração e desenho de ranhuras de óleo.
◇ Os tornos gerais da série CA-B/A são produtos variantes derivados do tipo "A". O furo do fuso é ampliado para φ80 mm e o tipo de conexão do cabeçote do fuso é A28, que é convenientemente conectado por parafusos.
◇ Os tornos gerais da série CA-B/A podem realizar diversas tarefas de torneamento, como torneamento de superfícies cilíndricas internas e externas, superfícies cônicas e outras superfícies rotativas. Torneamento de faces finais e diversas roscas métricas, imperiais, modulares e diamétricas. Também podem furar, alargar furos e fresar ranhuras para óleo, etc.
◇ As máquinas-ferramentas gerais da série CA-B/A podem processar materiais como aço, ferro fundido e metais não ferrosos. A precisão dimensional das peças processadas nesta série de máquinas-ferramentas atinge o nível IT7, permitindo obter uma rugosidade superficial menor. Além de realizar os trabalhos de torneamento mencionados acima, o torno de mesa também é particularmente adequado para o processamento de peças planas e de formatos irregulares.
◇ As máquinas-ferramentas comuns da série CA-B/A têm uma função de freio manual ou uma função de freio de pé.
|
|
|
CA6140B/A |
CA6240B/A |
CA6150B/A |
CA6250B/A |
CA6161B/A |
CA6261B/A |
|
Diâmetro de rotação na cama |
milímetros |
φ400(16") |
φ400(16") |
φ500(20") |
φ500(20") |
φ610(24") |
φ610(24") |
|
Diâmetro de rotação do porta-ferramenta |
milímetros |
φ210 |
φ210 |
φ300 |
φ300 |
φ370 |
φ370 |
|
Diâmetro de rotação interna da sela × |
milímetros |
|
φ630(25") |
|
φ720(28") |
|
φ830 |
|
Comprimento entre duas pontas |
milímetros |
750/1000/ |
750/1000/ |
750/1000/ |
750/1000/ |
750/1000/ |
750/1000/ |
|
Largura e dureza da cama |
milímetros |
400、RC52 |
400、RC52 |
400、RC52 |
400、RC52 |
400、RC52 |
400、RC52 |
|
Seção da barra de ferramentas |
milímetros |
25×25 |
25×25 |
25×25 |
25×25 |
25×25 |
25×25 |
|
Fuso |
|
|
|
|
|
|
|
|
Faixa de velocidade do fuso (nível) |
|
|
|
|
|
|
|
|
História verdadeira |
rpm |
10-1400 |
10-1400 |
10-1400 |
10-1400 |
10-1400 |
10-1400 |
|
reverter |
rpm |
14-1580 |
14-1580 |
14-1580 |
14-1580 |
14-1580 |
14-1580 |
|
Diâmetro do furo do fuso |
milímetros |
φ80 |
φ80 |
φ80 |
φ80 |
φ80 |
φ80 |
|
Tipo de cabeçote |
milímetros |
A28 |
A28 |
A28 |
A28 |
A28 |
A28 |
|
Conicidade do furo do eixo dianteiro |
|
φ90(1:20) |
φ90(1:20) |
φ90(1:20) |
φ90(1:20) |
φ90(1:20) |
φ90(1:20) |
|
Alimentar |
|
|
|
|
|
|
|
|
Quantidade de ração |
|
64 tipos |
64 tipos |
64 tipos |
64 tipos |
64 tipos |
64 tipos |
|
Avanço longitudinal por revolução do fuso |
|
|
|
|
|
|
|
|
padrão |
mm/r |
0,11-1,6 |
0,11-1,6 |
0,11-1,6 |
0,11-1,6 |
0,11-1,6 |
0,11-1,6 |
|
Alimentação pequena |
mm/r |
0,028-0,11 |
0,028-0,11 |
0,028-0,11 |
0,028-0,11 |
0,028-0,11 |
0,028-0,11 |
|
Aumentar alimentação |
mm/r |
1,76-6,4 |
1,76-6,4 |
1,76-6,4 |
1,76-6,4 |
1,76-6,4 |
1,76-6,4 |
|
Avanço transversal por revolução do fuso |
|
|
|
|
|
|
|
|
padrão |
mm/r |
0,05-0,8 |
0,05-0,8 |
0,05-0,8 |
0,05-0,8 |
0,05-0,8 |
0,05-0,8 |
|
Alimentação pequena |
mm/r |
0,014-0,05 |
0,014-0,05 |
0,014-0,05 |
0,014-0,05 |
0,014-0,05 |
0,014-0,05 |
|
Aumentar alimentação |
mm/r |
0,88-3,2 |
0,88-3,2 |
0,88-3,2 |
0,88-3,2 |
0,88-3,2 |
0,88-3,2 |
|
Faixa de rosca métrica |
milímetros |
1-192 |
1-192 |
1-192 |
1-192 |
1-192 |
1-192 |
|
Faixa de rosca em polegadas |
tpi |
1/2-24 |
1/2-24 |
1/2-24 |
1/2-24 |
1/2-24 |
1/2-24 |
|
Faixa de rosca do módulo |
milímetros |
0,25-48(módulo) |
0,25-48(módulo) |
0,25-48(módulo) |
0,25-48(módulo) |
0,25-48(módulo) |
0,25-48(módulo) |
|
Faixa de diâmetro da rosca |
PD |
1/2-96 |
1/2-96 |
1/2-96 |
1/2-96 |
1/2-96 |
1/2-96 |
|
Velocidade de movimento rápido longitudinal da sela da cama |
m/min |
4m/min |
4m/min |
4m/min |
4m/min |
4m/min |
4m/min |
|
Velocidade de deslocamento rápido lateral do porta-ferramentas |
m/min |
2m/min |
2m/min |
2m/min |
2m/min |
2m/min |
2m/min |
|
Ângulo de rotação da base giratória do porta-ferramentas |
° |
±90 |
±90 |
±90 |
±90 |
±90 |
±90 |
|
Curso cruzado do porta-ferramenta |
milímetros |
320 |
320 |
320 |
320 |
420 |
420 |
|
Curso móvel do porta-ferramentas pequeno |
milímetros |
140 |
140 |
140 |
140 |
140 |
140 |
|
Fim da cama |
|
|
|
|
|
|
|
|
Curso máximo do fuso na extremidade da cama |
milímetros |
150 |
150 |
150 |
150 |
150 |
150 |
|
Diâmetro inferior do fuso |
milímetros |
φ75 |
φ75 |
φ75 |
φ75 |
φ75 |
φ75 |
|
Orifício do fuso cônico na extremidade da cama |
|
Cone Morse nº 5 |
Cone Morse nº 5 |
Cone Morse nº 5 |
Cone Morse nº 5 |
Cone Morse nº 5 |
Cone Morse nº 5 |
|
Motor principal |
kW |
7,5 (10 CV) |
7,5 (10 CV) |
7,5 (10 CV) |
7,5 (10 CV) |
7,5 (10 CV) |
7,5 (10 CV) |
|
Peso liquido peso bruto |
|
|
|
|
|
|
|
|
750 mm |
kg |
1990/2680 |
1990/2680 |
2060/2410 |
2060/2410 |
2180/3000 |
2180/3000 |
|
1000mm |
kg |
2070/2760 |
2070/2760 |
2140/2830 |
2140/2830 |
2260/3200 |
2260/3200 |
|
1500mm |
kg |
2220/3020 |
2220/3020 |
2290/3050 |
2290/3050 |
2437/3400 |
2437/3400 |
|
2.000 mm |
kg |
2570/3420 |
2570/3420 |
2640/3490 |
2640/3490 |
2787/3800 |
2787/3800 |
|
3000 mm |
|
|
|
|
|
3200/ |
3287/ |
|
Tamanho do contorno/tamanho da embalagem |
|
|
|
|
|
|
|
|
750 mm |
|
2418×1000 |
2418×1000 |
2418×1037 |
2418×1037 |
2418×1130 |
2418×1130 |
|
1000mm |
|
2668×1000 |
2668×1000 |
2668×1037 |
2668×1037 |
2668×1130 |
2668×1130 |
|
1500mm |
|
3168×1000 |
3168×1000 |
3168×1037 |
3168×1037 |
3168×1130 |
3168×1130 |
|
2.000 mm |
|
3668×1000 |
3668×1000 |
3668×1037 |
3668×1037 |
3668×1130 |
3668×1130 |
|
3000 mm |
|
|
|
|
|
4668×1130 |
4668×1130
|
