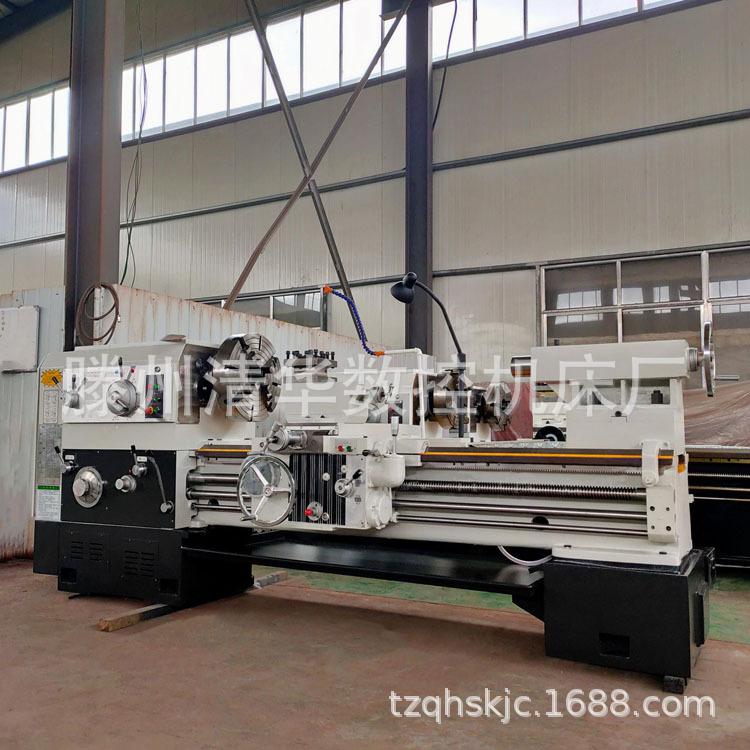

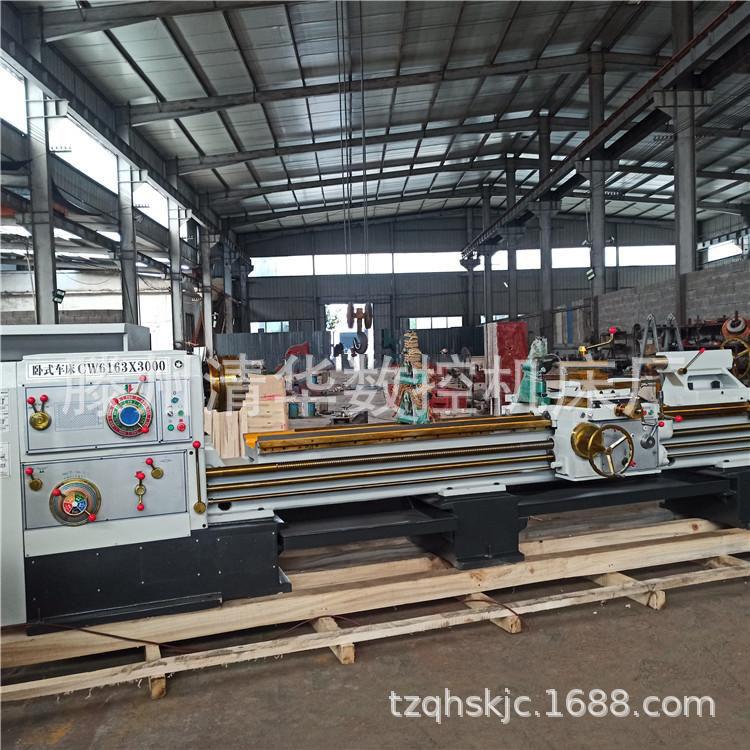

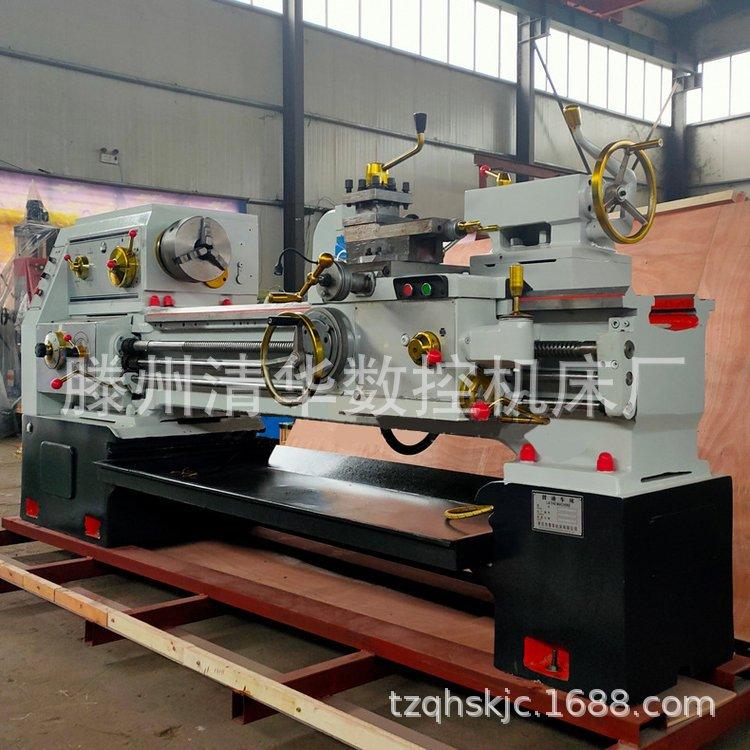

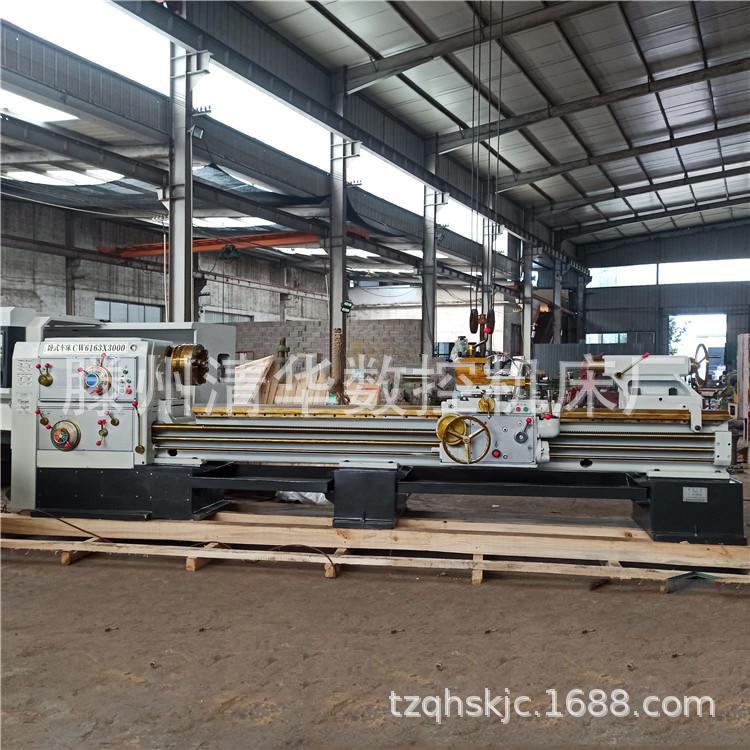

Cw6163*2000 Torno Comum, Torno de Alta Precisão Potente para Corte, Máquina-Ferramenta Universal para Usinagem de Eixos e Discos
Quantidade
|
|
mofo Número |
CW6163B/C CW6263B/C |
CW6180B/C CW6280B/C |
|||
|
|
Diâmetro máximo de rotação da peça na base |
milímetros |
630 |
800 |
||
|
Diâmetro máximo de rotação da peça no porta-ferramenta |
milímetros |
370 |
500 |
|||
|
Comprimento máximo da peça |
milímetros |
1500 3000 4000 5000--12000 |
||||
|
Diâmetro máximo de rotação na ranhura da sela×Largura efetiva |
milímetros |
800/310 |
1000/310 |
|||
|
Diâmetro do furo passante do fuso e tipo de cabeça do eixo |
|
105 (série B) 130 (série C) D11 |
||||
|
Cone frontal do furo do fuso e cone superior |
|
120 (série B) 140 (série C) Mohs 5# |
||||
|
Série e faixa de velocidade do fuso |
rpm |
18 tipos 5.4-720 |
18 tipos 5.4--720 |
|||
|
Magnitude e alcance longitudinal do avanço |
mm/r |
64 tipos 0,06-24,3 |
64 tipos 0,05-24,3 |
|||
|
escopo1:1 |
mm/r |
0,1-1,52 |
||||
|
escopo16:1 |
mm/r |
1,6-24,3 |
||||
|
Faixa de microalimentação por troca de marchas |
mm/r |
0,06-0,912 |
0,06-0,912 |
|||
|
Proporção entre avanço transversal e avanço longitudinal |
|
1/2 |
||||
|
Velocidade de movimento rápido da sela |
|
4000 |
||||
|
Passo do parafuso da máquina-ferramenta |
mm/min |
12" (Métrico); 1/2" (Imperial) |
||||
|
Número e intervalo de tipos de threads métricos |
milímetros |
50 tipos 1-240 (e 14 tipos de threads não padronizados) |
||||
|
Número e faixa de roscas em polegadas |
tpi |
26 espécies 14-1 |
||||
|
Número e intervalo de threads do módulo |
milímetros |
53 tipos 0,5-120 |
||||
|
Número e faixa de roscas de passo de diâmetro |
PD |
24 espécies 28-1 |
||||
|
Curso lateral máximo do poste inferior da ferramenta |
milímetros |
500 |
500 |
|||
|
Curso máximo do apoio superior da ferramenta |
milímetros |
200 |
200 |
|||
|
Curso da manga do cabeçote móvel |
milímetros |
250 |
250 |
|||
|
Conicidade da manga do cabeçote móvel |
|
Mohs5# |
Mohs5# |
|||
|
Largura do trilho-guia da base do torno e dureza de têmpera |
milímetros |
550RC52 |
600 RC52 |
|||
|
potência do motor principal |
KW |
11 ou 15 |
11 ou 15 |
|||
|
Potência rápida do motor |
KW |
1.1 |
1.1 |
|||
|
Potência do motor da bomba de resfriamento |
C |
120 |
120 |
|||
|
Largura da máquina× altura/largura da embalagem × altura |
milímetros |
1550×1500/1880×1780 |
1560×1630/1880×1910 |
|||
|
Comprimento da máquina/ Comprimento da caixa de embalagem |
Máximo Comprimento da peça |
1500 |
milímetros |
3700/3900 |
3700/4150 |
|
|
3.000 |
milímetros |
5250/5400 |
5250/5650 |
|||
|
4000 |
milímetros |
6250/6650 |
6250/64506650 |
|||
|
5.000 |
milímetros |
7250/7630 |
7250/8050 |
|||
|
Peso líquido da máquina-ferramenta/ Peso Bruto |
Comprimento máximo da peça |
1500 |
milímetros |
4900/6000 |
4900/6000 |
|
|
3.000 |
milímetros |
5500/6900 |
5500/6900 |
|||
|
4000 |
milímetros |
6100/8000 |
6100/8000 |
|||
|
5.000 |
milímetros |
6900/9000 |
7500/9000 |
|||
|
capacidade de peso |
kg |
2000 |
2000 |
|||
