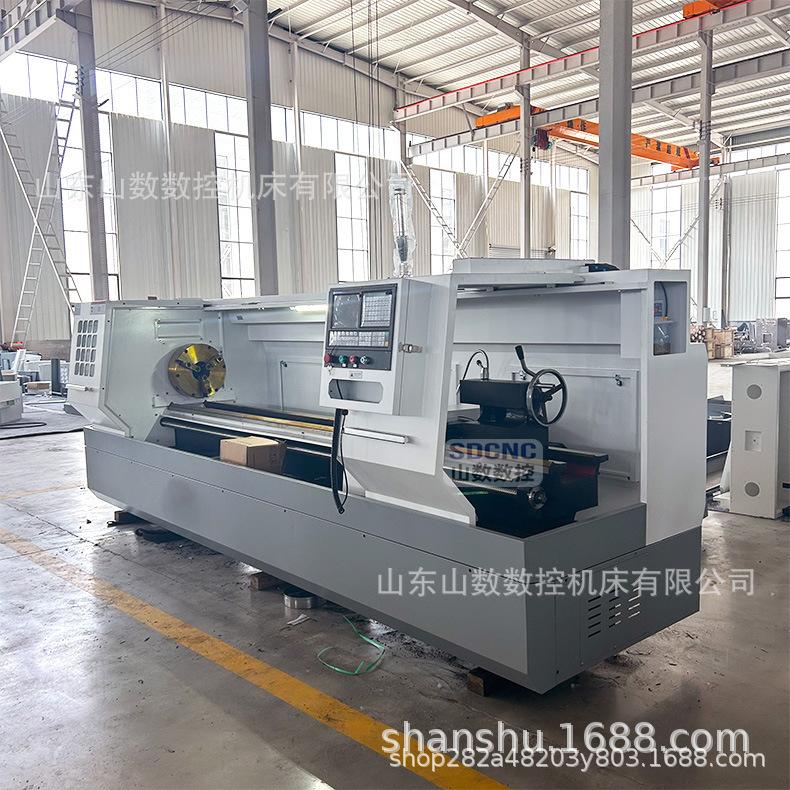

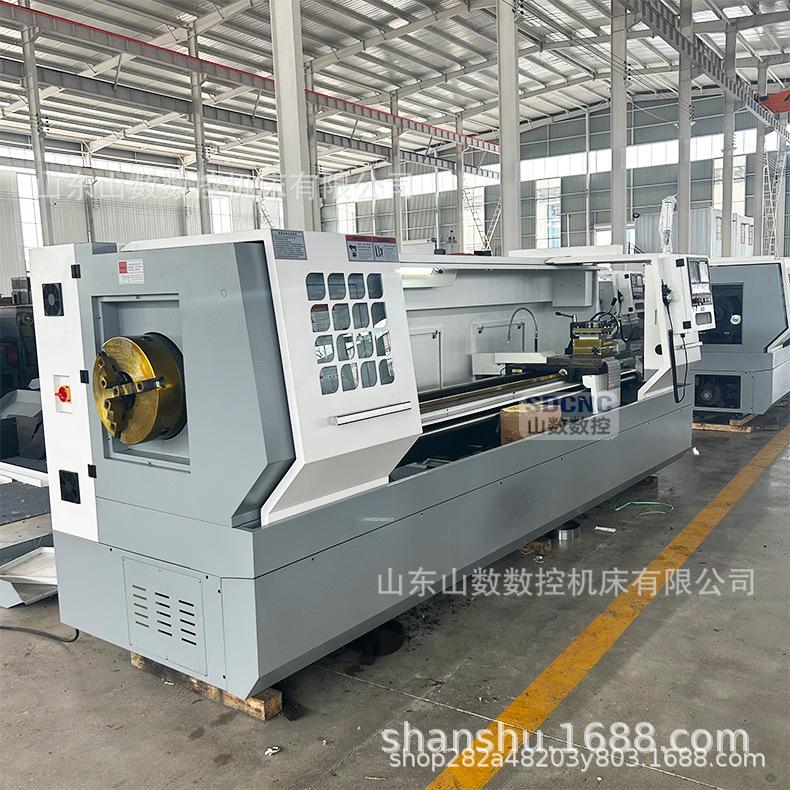

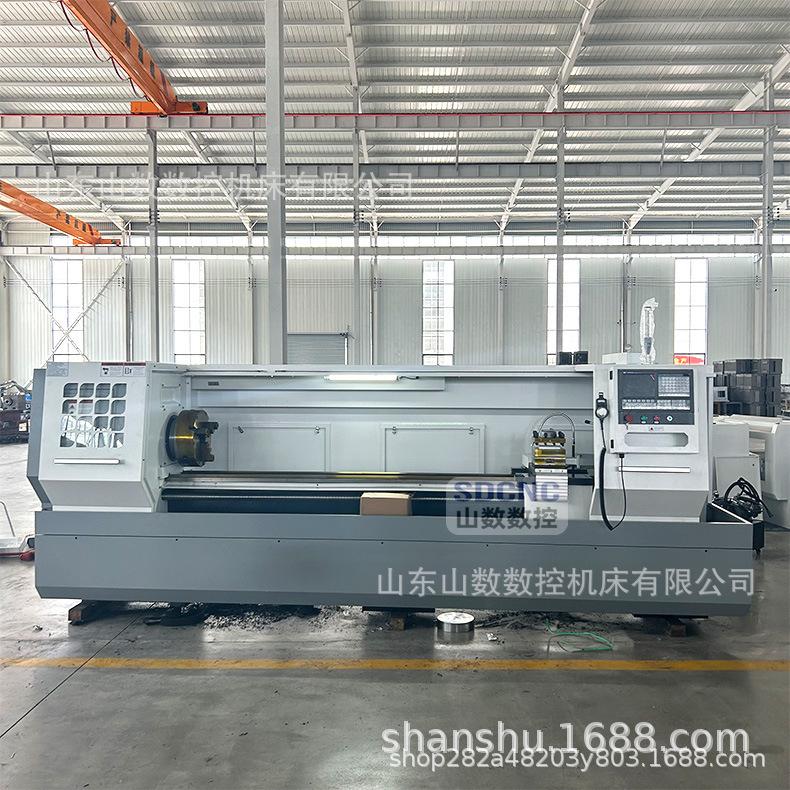

Torno para Rosquear Tubos CNC Qk1313 Grande Diâmetro Mandril Duplo Corte de Metal Torno para Rosquear Tubos Fabricante Fornecimento
Quantidade
|
Os principais parâmetros técnicos |
ESPECIFICAÇÃO |
Unidades |
QK1313 |
|
Diâmetro máximo de rotação da cama |
Balançar sobre a cama |
milímetros |
630 |
|
Grande diâmetro de giro na corrediça transversal |
Balançar sobre o slide cruzado |
milímetros |
340 |
|
Comprimento máximo da peça |
Distância entre centros |
milímetros |
1000/1500/3000 |
|
Faixa de diâmetro de rosca de tubo de processamento |
Gama de rosqueamento de tubos |
milímetros |
30-126 |
|
Largura da grade da cama |
Largura da guia |
milímetros |
550 |
|
Gama de suporte de carga da cama |
Máx. Capacidade de carga |
T |
3 |
|
Faixa de diâmetro do furo do fuso |
Furo do fuso |
milímetros |
130 |
|
Série de velocidade do fuso |
Etapas de velocidade do fuso |
- |
Conversão de frequência de 3 velocidades VF. 3 etapas |
|
Faixa de velocidade do fuso |
Faixa de velocidade do fuso |
rpm |
30-720 |
|
Especificações do mandril |
Mandril |
milímetros |
φ400 manual de três garras φ400 manual de 3 mandíbulas |
|
Tipo de porta-ferramentas |
Poste de torre/ferramenta |
- |
Porta-ferramentas elétrico de 4 estações Torre CNC 4 posições |
|
Tamanho da ferramenta |
Tamanho da haste da ferramenta |
milímetros |
32x32 |
|
Curso no eixo X |
Curso do eixo X |
milímetros |
320/420 |
|
Curso no eixo Z |
Curso do eixo Z |
milímetros |
850/1350/2850 |
|
Velocidade de alimentação rápida do eixo X |
Avanço rápido do eixo X |
mm/min |
4000 |
|
Velocidade de alimentação rápida do eixo Z |
Avanço rápido do eixo Z |
mm/min |
6.000 |
|
Diâmetro da manga do cabeçote móvel |
Diâmetro da pena do cabeçote móvel |
milímetros |
φ100 |
|
Conicidade da manga do cabeçote móvel |
Cone da pena do cabeçote móvel |
- |
MT5 |
|
Curso da manga do cabeçote móvel |
Viagem de pena de tailstock |
milímetros |
250 |
|
Motor de fuso |
Motor do fuso principal |
kW |
11 |
|
motor da bomba de resfriamento |
Motor da bomba de refrigerante |
kW |
0,125 |
|
Peso da máquina Peso da máquina |
Peso para 1000 |
kg |
3800 |
|
Peso para 1500 |
kg |
4000 |
|
|
Peso para 3000 |
kg |
4500 |
|
|
Dimensões Dimensão global |
Personalizado conforme necessário |
|
|
|
Dimensão para 1500 |
milímetros |
3800x1800x1850 |
|
|
Dimensão para 3000 |
milímetros |
5300x1800x1850 |
