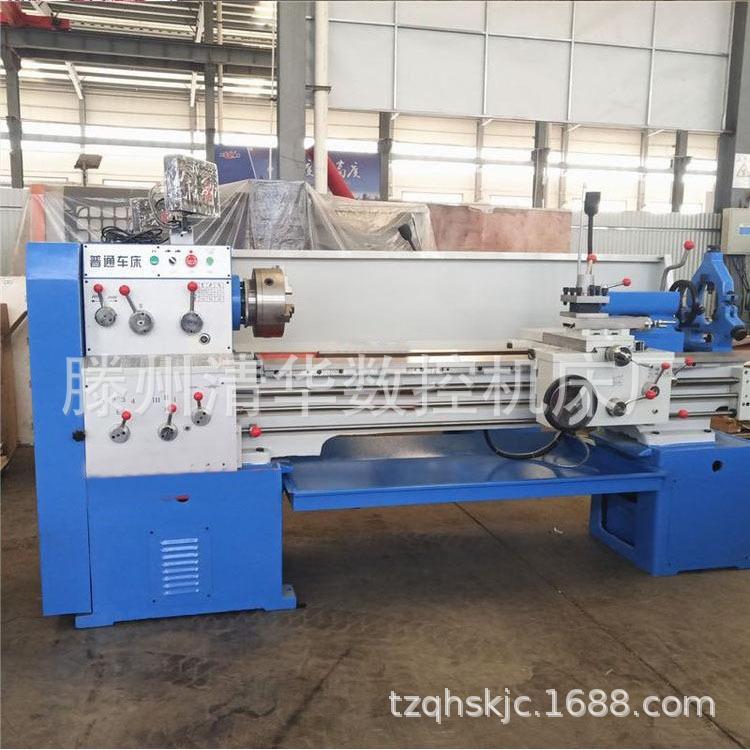

Torno Comum Ca6136 Torno Horizontal de Precisão Pequeno Tipo Shenyang Ca6132 Torno de Precisão

Uso do produto:



O torno horizontal comum é fácil de operar e é principalmente adequado para tornear superfícies cilíndricas internas e externas, superfícies cônicas, furos internos, ranhuras, faces finais e outras superfícies rotativas. Ele pode tornear uma variedade de roscas métricas, imperiais, de módulo e de passo diamétrico, e pode executar perfuração, alargamento, trepanação, expansão, serrilhamento, ranhuras de óleo e outros processamentos. É um torno horizontal universal e é adequado para processamento em lote de várias peças de eixo e disco.

Produtos Principais:



1. Estrutura da cama e pernas da cama

A estrutura da cama e suas pernas são feitas de ferro fundido, o que garante precisão e reduz a vibração, tornando a máquina mais segura de usar. Os trilhos-guia da cama são temperados por ultrassom e retificados com precisão, o que também reduz a manutenção da máquina.



2. Caixa de cabeceira

O cabeçote é finamente processado pelo equipamento para atender aos requisitos de precisão da parte central da máquina-ferramenta. O fuso e as engrenagens são temperados e retificados para reduzir o ruído da máquina-ferramenta e melhorar o desempenho de toda a máquina. As superfícies de junção entre o cabeçote e a cama, contraponto e palete são manualmente raspadas e polidas. Toda a máquina é testada para garantir a precisão e estabilidade da máquina-ferramenta.



3. Caixa de ferramentas

O mecanismo de mudança de velocidade da caixa de ferramentas pode transmitir com precisão a mudança de velocidade da parte do cabeçote para o parafuso de avanço.



4. Caixa de slides

A rotação do parafuso de avanço é transmitida com precisão para o avanço horizontal e vertical da sela, realizando a função de processamento do tamanho da máquina-ferramenta.



5. Cabeçote móvel

O tailstock é processado por meio de torneamento bruto e fino, têmpera, retificação bruta e fina. Quando toda a máquina é montada, a altura central é calibrada com o fuso do headstock para garantir a precisão do tamanho das peças processadas.



6. Porta-faca

O design do suporte de ferramentas facilita a fixação da ferramenta e adota um suporte de ferramentas de quatro estações.



7. Dispositivo de resfriamento

Esta máquina-ferramenta adota a tecnologia de instalação independente de bomba de água para garantir resfriamento e redução de temperatura durante o processamento para melhorar a precisão das peças.





Principais parâmetros técnicos do produto:

Modelo/Parâmetros técnicos principais		C6136C	C6140C	C6150C
Capacidade de processamento	Diâmetro de rotação na cama	360	400	500
	Diâmetro de rotação do porta-ferramenta	190	230	330
	Diâmetro do balanço na sela	520	560	660
	Distância do centro	750, 1000, 1500, 2000
	largura da cama	360 mm
Fuso	Diâmetro do furo do fuso	Φ52mm (opcional 82mm)
	Dimensões finais do fuso	C6
	Furo cônico do fuso	MT6
	Faixa de velocidade do fuso (número de estágios)	40-1400（9 passos）
Alimentar	Faixa de thread métrica (número de tipos)	0,5-14 mm (20 tipos)
	Faixa de rosca em polegadas (número de tipos)	2-40/polegada
	Faixa de thread do módulo (número de tipos)	0,25-3,5mπ (11 tipos)
Reboque	Viagem de slide cruzado	180 222 mm
	Pequeno curso de descanso da ferramenta	95 mm
	Dimensões da seção transversal da barra de ferramentas de torneamento	20 x 20 mm2
Contraponto	Conicidade da manga do cabeçote móvel	MT4
	Diâmetro da manga do cabeçote móvel	65mm
	Curso da manga do cabeçote móvel	140 mm
Motor principal		4 kW/5,5 kW 5,5 kW
Dimensões da caixa de embalagem: (comprimento x largura x altura)
Distância central 750mm		2220 x 1150 x 1590 mm
1000 mm		2470 x 1150 x 1590 mm
1500 mm		2970 x 1150 x 1590 mm
2000 mm		3470 x 1150 x 1590 mm
Peso: Peso líquido/Peso bruto (kg)
Distância central 750mm		1350/2000	1400/2050	1500/2150
1000 mm		1450/2100	1500/2150	1600/2250
1500 mm		1600/2250	1650/2300	1750/2400
2000 mm		1750/2400	1800/2450	1900/2550



Lembrete: os atributos e preços dos produtos são apenas para referência. Entre em contato para obter detalhes.
