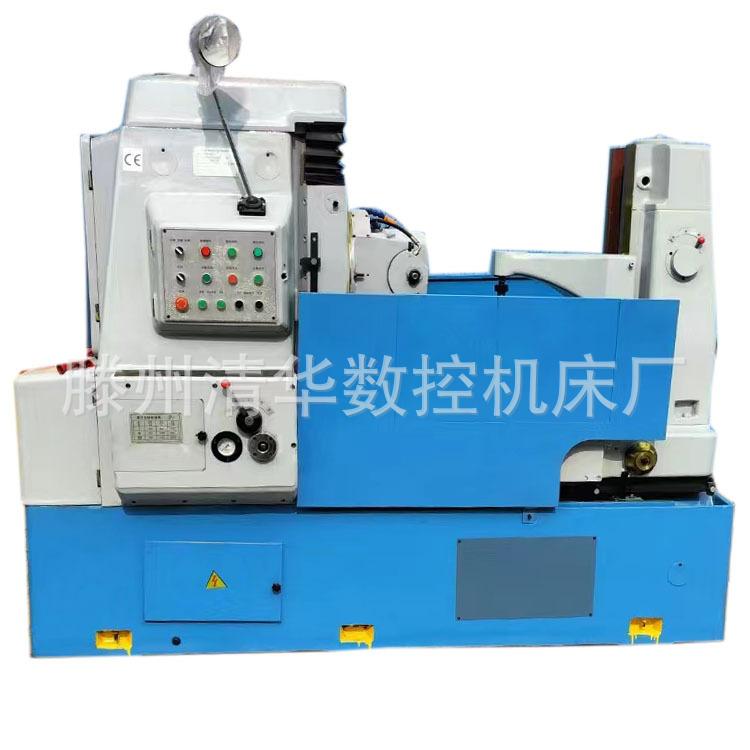

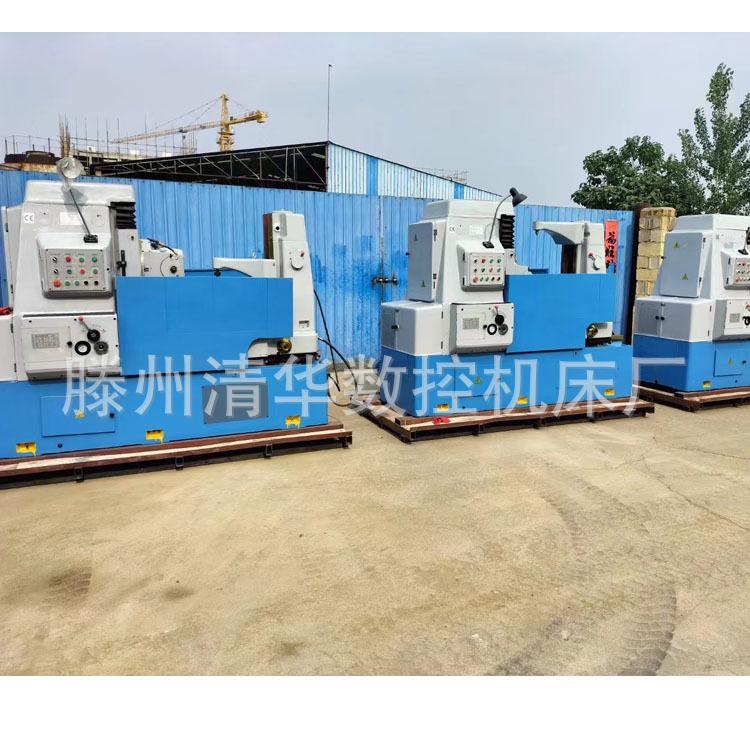

Fornecimento de Máquina de Fresagem de Engrenagens Y3180H Máquina de Fresagem de Engrenagens de Módulo Grande Pequeno Máquina de Precisão para Processamento de Engrenagens Pode Ser Adicionado Visor Digital
Quantidade
Correspondências exatas por um preço menor
Produtos similares a um preço mais baixo
Principais características técnicas do Y3180: Máquina de fresagem de engrenagens comum, capaz de processar engrenagens retas e helicoidais, engrenagens sem-fim, rodas dentadas e eixos estriados curtos, adequada para fábricas que produzem engrenagens em peças únicas, pequenos lotes ou lotes. A máquina-ferramenta tem excelente estrutura, forte rigidez, boa precisão de trabalho, operação conveniente e ajuste simples. Ao processar engrenagens, a máquina-ferramenta pode trabalhar no modo de fresamento para frente ou fresamento reverso. A máquina-ferramenta é equipada com um mecanismo de parada automática, dispositivo de segurança e sistema de lubrificação automática.
|
Parâmetros técnicos |
|
Y3180 |
|
O diâmetro máximo |
|
Com pilar traseiro550 Técnica de não ficar de costas 800 |
|
Módulo máximo |
|
10 |
|
Largura máxima de processamento |
|
320 |
|
Número mínimo de dentes na peça de trabalho |
|
Z Número mínimo de cabeças de fogão K = 7 |
|
Curso vertical máximo do porta-ferramenta |
|
350 |
|
Ângulo máximo de rotação do porta-ferramenta |
|
Positivo ou negativo60 graus |
|
Distância entre o centro do fuso da placa e a mesa de trabalho |
|
|
|
máximo |
|
585 |
|
menor |
|
235 |
|
Conicidade do furo do fuso |
|
MohsNúmero 5 |
|
Carretel máximo que pode ser instalado |
|
|
|
O diâmetro máximo |
|
180 |
|
O comprimento máximo |
|
180 |
|
Distância axial máxima da placa |
|
60 |
|
Diâmetro do fuso substituível da placa |
|
22 27 32 40 |
|
A distância central entre o eixo da faca e a mesa de trabalho é relativamente grande |
|
|
|
máximo |
|
550 |
|
menor |
|
50 |
|
Distância de movimentação rápida hidráulica da bancada de trabalho |
|
50 |
|
Diâmetro do furo da bancada |
|
80 |
|
Cônico do assento do fuso de trabalho |
|
MohsNúmero 5 |
|
Diâmetro externo da bancada de trabalho |
|
650 |
|
Série de velocidade do fuso |
|
Nível 8 |
|
Faixa de velocidade do fuso |
|
40-200 rpm |
|
Nível de avanço axial |
Nível 12 |
|
|
Faixa de avanço axial |
|
|
|
Potência do motor principal e velocidade nominal |
|
5,5 kW 1440 rpm |
|
Potência do motor rápido axial e velocidade personalizada |
1,1 kW 1410 rpm |
|
|
Potência e velocidade nominal do motor rápido da bancada |
|
0,6 kW 1380 rpm |
|
Potência do motor da bomba hidráulica e velocidade nominal |
1,1 kW 935 rpm |
|
|
Peso líquido da máquina-ferramenta |
|
5500 kg |
|
Dimensões da máquina-ferramenta (comprimento*Largura altura) |
|
2765*1850 |
