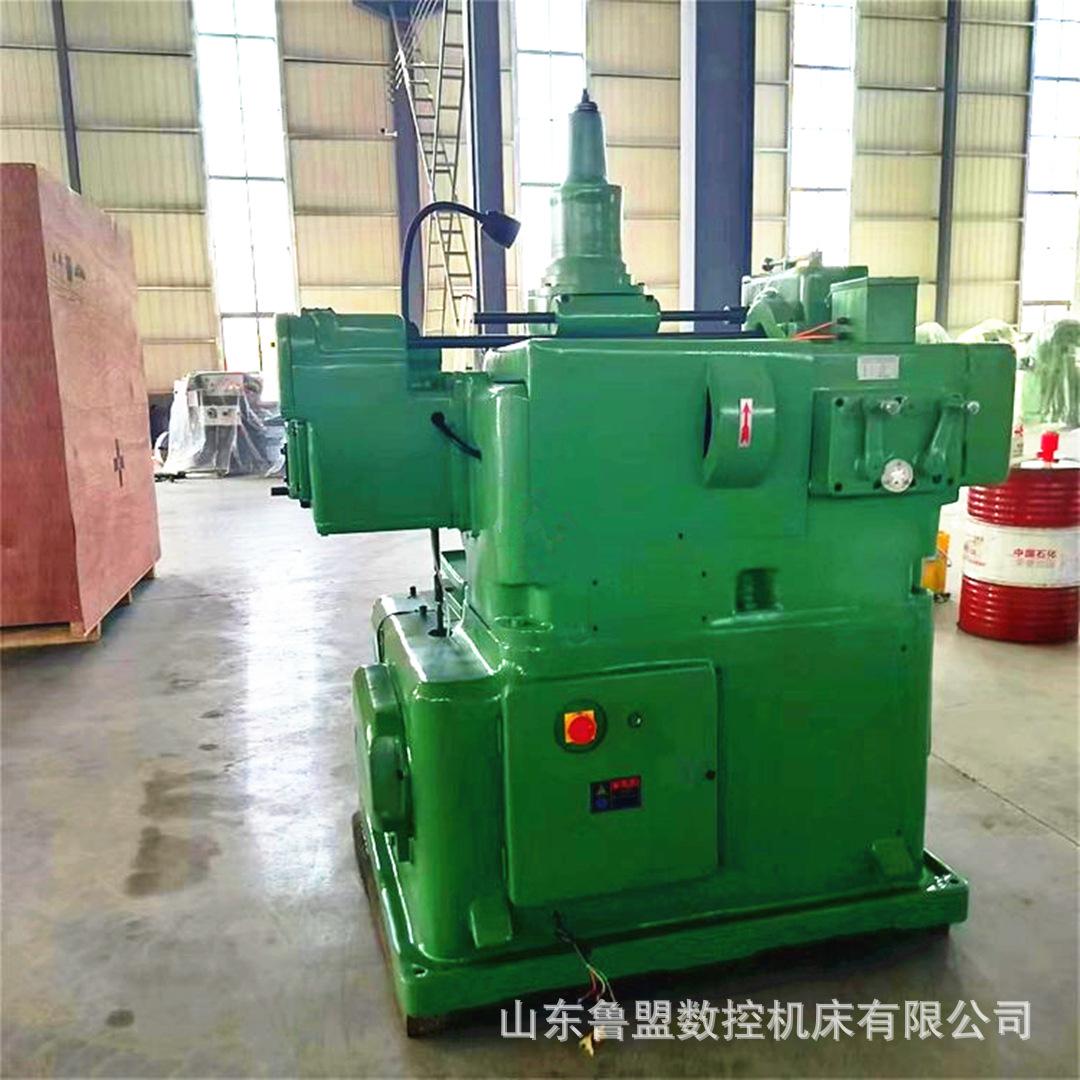

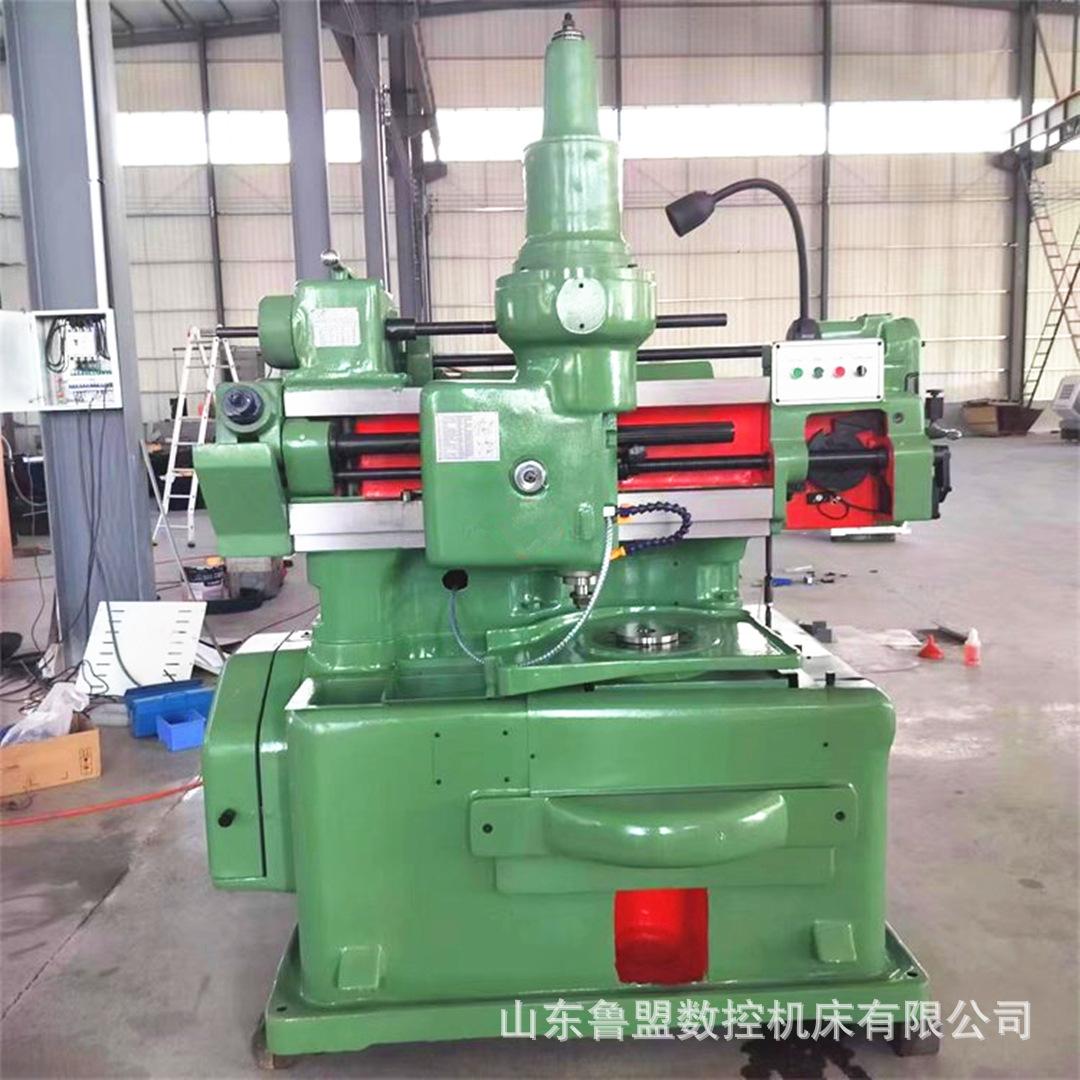

A máquina de moldagem de engrenagens Y54 é usada para acabamento ou desbaste de engrenagens de esporas de engrenamento externo. É especialmente conveniente para usinagem de engrenagens internas, engrenagens duplex e multiengrenagens. Quando uma guia espiral é instalada no eixo do cortador e uma ferramenta com um ângulo helicoidal é instalada, engrenagens helicoidais podem ser usinadas.
O princípio da modelagem de engrenagens é que duas engrenagens se engrenam sem folga, uma é a fresa de modelagem de engrenagens e a outra é a engrenagem que está sendo processada. A modelagem de engrenagens é realizada de acordo com o método de laminação. Se a fresa de modelagem de engrenagens e a engrenagem que está sendo processada não girarem em uma determinada proporção, a peça de trabalho será cortada muito ou pouco, resultando em erros. Para reduzir esses erros e melhorar a precisão do processamento de engrenagens, é necessário analisar as causas desses erros.
|
Diâmetro máximo da peça de trabalho (mm) |
Dentado externo |
500 |
|
Dentes internos |
550 |
|
|
Módulo de engrenagem |
2-6 |
|
|
Largura máxima do dente de usinagem (mm) |
105 |
|
|
Cursos alternativos de cortador de modelagem de engrenagem (recíproco/min) |
125-359 (Nível 4) |
|
|
Curso máximo da fresa de conformação de engrenagens (mm) |
125 |
|
|
Avanço circunferencial por curso (mm) |
0,17-0,44 (6 níveis) |
|
|
Avanço radial por curso (mm) |
0,024-0,095 |
|
|
Sobremetal de corte (mm) |
>0,50 |
|
|
Potência do motor principal (KW) |
2.2 |
|
|
Nível de precisão |
Nível 7 |
|
|
Rugosidade da superfície (Ra(μm)) |
1.6 |
|
